5 Zadania do wykonania przy automacie montażowym Instrukcja eksp lo atacji SIPLACE SX1/SX2 edycja V2 i V3 5.10 Uzbrajanie modułów podajniko wych Od wersji oprogramowania SR.713.1 Wydanie 12/2020 274 5 Rys. 5.10 - 5 Okien…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
273
5.10.4.3 Wkładanie taśmy do modułu podajnikowego X
5

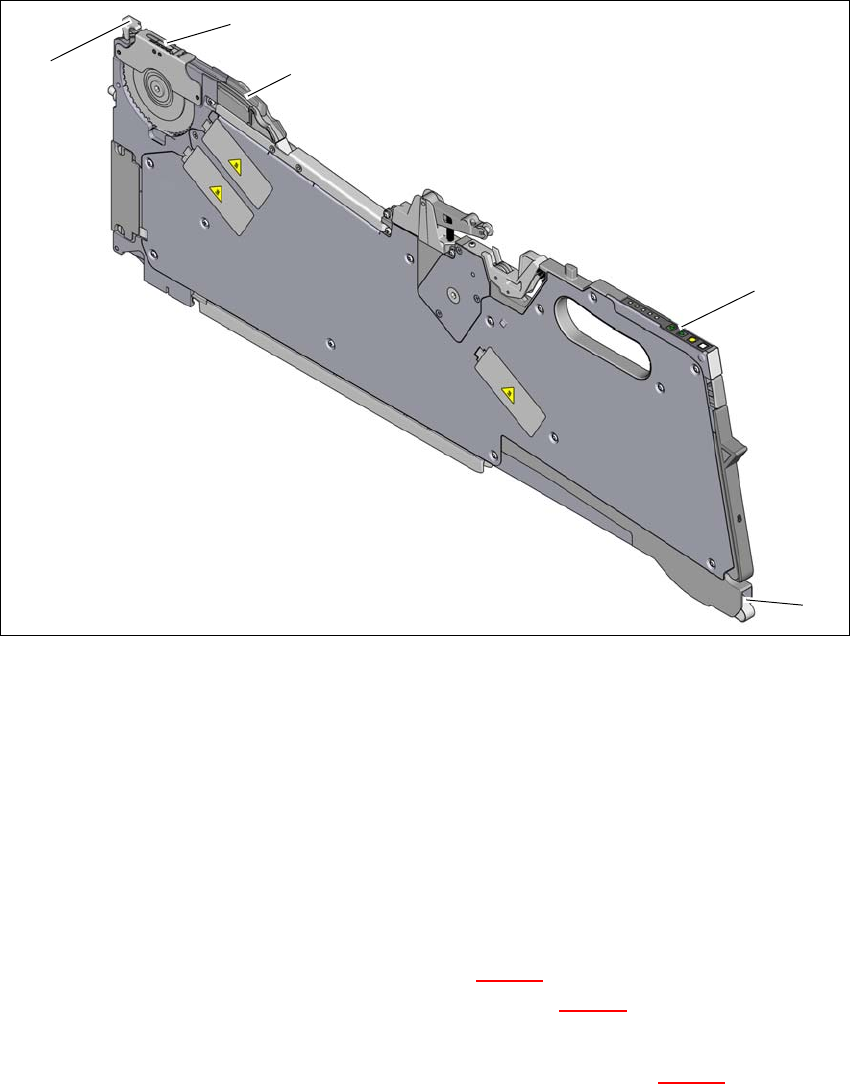

Rys. 5.10 - 4 Wkładanie taśmy z podzespołami
(1) Otwór wlotowy kanału prowadzącego taśmy
(2) Panel obsługowy
(3) Otwór wylotowy kanału prowadzącego taśmy
(4) Okienko pobrania
(5) Dźwignia do unoszenia okienka odbiorczego
5
Przytrzymać taśmę tak, aby otwory transportowe znajdowały się po lewej stronie, patrząc w
kierunku transportu.
Wsunąć taśmę w otwór wejściowy (poz. 1 na rys. 5.10 - 4) kanału prowadzącego taśmy i da-
lej, aż taśma wyjdzie z otworu wyjściowego (poz. 3 na rys. 5.10 - 4
).
Wyciągnąć taśmę do góry i cofnąć folię kryjącą na wierzchu taśmy.
Przeprowadzić początek taśmy pod okienko odbiorcze (poz. 2 na rys. 5.10 - 5) i dalej, aż ta-
śma dojdzie do koła kołkowego.
(1)
(2)
(3)
(4)
(5)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
274
5

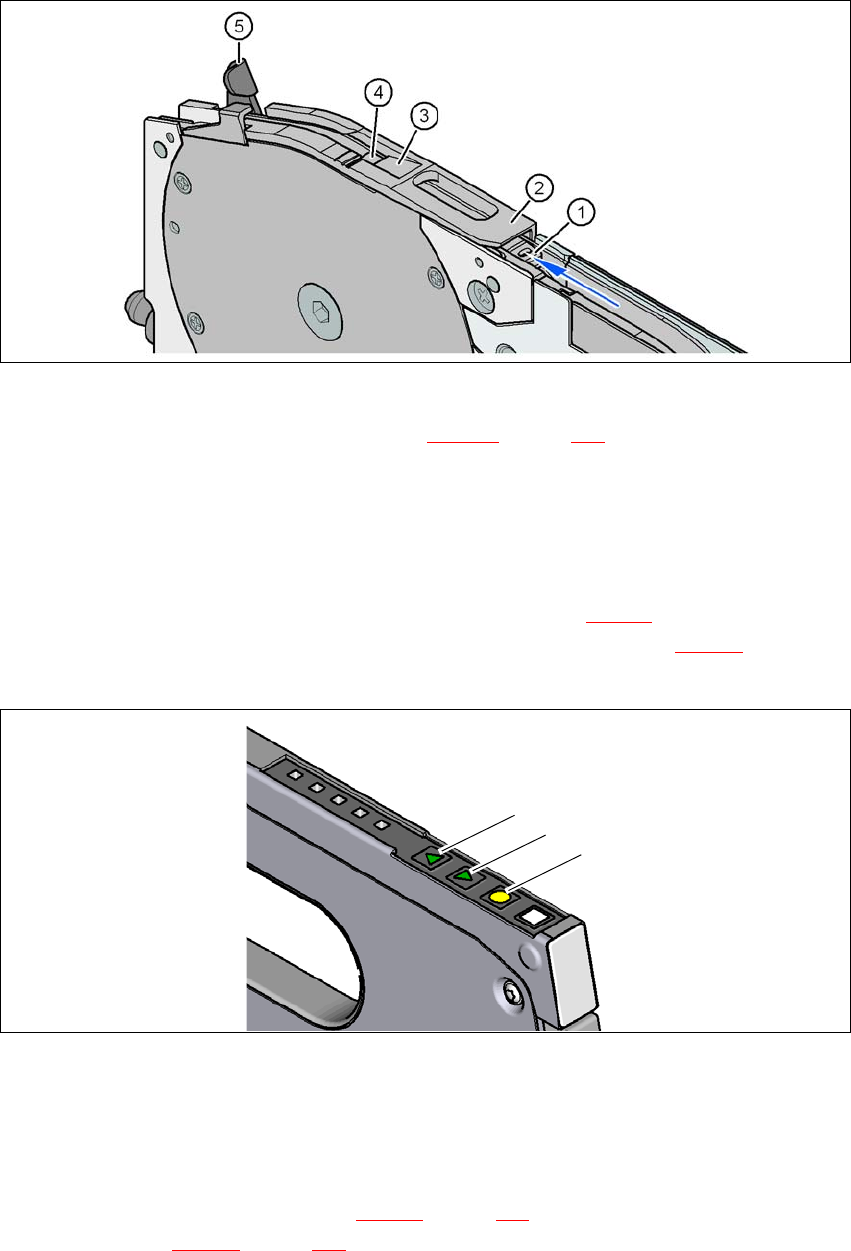

Rys. 5.10 - 5 Okienko odbiorcze modułu podajnikowego taśmy
(1) Wyjmowany wspornik taśmy (patrz rozdział 5.10.4.4, strona 276)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
W polu obsługi nacisnąć przycisk DO PRZODU (poz. 1 na rys. 5.10 - 6) tak długo, aż miejsce
zagięcia folii kryjącej znajdzie się w obszarze pobierania (poz. 4 na rys. 5.10 - 5
) podzespo-
łów.
5
Rys. 5.10 - 6 Panel obsługi z wskaźnikami LED
(1) Przycisk NAPRZÓD do transportowania taśmy naprzód
(2) Przycisk WSTECZ do cofania taśmy
(3) Przycisk FOLIA do naprężania folii kryjącej
Przesunąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 274) do przodu, aby okienko odbiorcze
(poz. 2 na rys. 5.10 - 5
, strona 274) podnieść w pierwsze położenie blokowania.
(1)
(2)
(3)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
275
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 274).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 274), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5
Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 274) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Uciąć taśmę równo z przednim końcem modułu podajnikowego.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
(1)
(2)
