Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły pod ajnikowe X 167 3.10.5.1 Opis Korzystając z interfej su zasilania i dan…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
166
3.10.5 Interfejs zasilania i danych (EDIF) do modułów podajnikowych X
Nr kat. 00141247-xx Interfejs zasilania i danych do modułu podajnikowego X
3
Rys. 3.10 - 8 Złącze zasilania i danych do modułów podajnikowych X
(1) Przycisk zwalniający do zwalniania zapadki ryglującej
(2) Panel obsługowy
(3) Kabel sygnałowy
(4) Kabel energetyczny
(5) Obudowa elektroniki
(6) Rozkładane nóżki
(7) Profil Omega do prowadzenia modułów podajnikowych
(8) Zapadka ryglująca
(9) Otwór do zamocowania przedniego kołka ustalającego modułu podajnikowego
(10) Podstawa
(11) Uchwyt rolek taśmy
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
167
3.10.5.1 Opis
Korzystając z interfejsu zasilania i danych, moduły podajnikowe X można eksploatować także
poza automatem i stanowiskiem wstępnego uzbrajania. Interfejs składa się z ramki aluminiowej o
profilu Omega-Profil (poz. 7 na rys. 3.10 - 6
, strona 164) do mocowania i prowadzenia modułów
podajnikowych. Prowadnice ślizgowe modułu podajnikowego nakłada się na profil Omega, jak w
przypadku wózka na podzespoły X i przesuwa się do przodu, aż przedni kołek centrujący modułu
podajnikowego zagłębi się całkowicie w otworze mocującym (poz. 9 na rys. 3.10 - 6
, strona 164).
Zapadka ryglująca (poz. 8 na rys. 3.10 - 6
, strona 164) blokuje moduł podajnikowy w tym położe-
niu. W celu wyjęcia modułu podajnikowego należy po prostu nacisnąć przycisk odblokowujący
(poz. 1 na rys.
3.10 - 6
, strona 164). Zapadka ryglująca (poz. 8 na rys. 3.10 - 6, strona 164) zostaje naciśnięta w
dół i zwalnia moduł podajnikowy. Rozkładane nóżki (poz. 6 na rys. 3.10 - 6
, strona 164) stabilizują
położenie interfejsu zasilania i danych, zwłaszcza przy szerokich modułach podajnikowych.
Obudowa układu elektronicznego (poz. 5 na rys. 3.10 - 6
, strona 164) mieści elektroniczny układ
sterowniczy interfejsu zasilania i danych. Pole obsługi (poz. 2 na rys. 3.10 - 6
, strona 164) składa
się z przycisków uruchamiania i zatrzymywania oraz dwóch diod LED dla wskazań stanu. Komu-
nikacja z PC odbywa się przez przewód danych (poz. 3 na rys. 3.10 - 6
, strona 164). Przewód
zasilania prądowego (poz. 4 na rys. 3.10 - 6
, strona 164) jest podłączany do dostarczonego przy-
łącza prądowego.
3.10.5.2 Zastosowanie
Złącze zasilania i danych służy do sprawdzania, utrzymania i napraw modułów podajnikowych X.
Ponadto może być wykorzystane do wstępnego uzbrajania w produkcji płytek drukowanych. In-
terfejs zasilania i danych jest mocowany w tym celu na płytce podstawy (poz. 10 na rys. 3.10 - 8
,
strona 166
). Na płytce podstawy mocowany jest również uchwyt rolek taśmy (poz. 11 na rys. 3.10
- 8, strona 166). Po włożeniu taśmy z podzespołami można sprawdzić lub na nowo zdefiniować
skok, pozycję odbioru i prędkość transportu. Szczegółowa instrukcja obsługi opisuje sposób ob-
sługiwania złącza i serwisowania go.
3.10.5.3 Zakres dostawy
– Single Slot EDIF
– Zasilacz sieciowy, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Płyta podstawy z ramieniem rolek taśmy
– Instrukcja obsługi
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
168
3.10.6 SIPLACE PowerConnector X
Nr kat. 00141420-xx SIPLACE PowerConnector X
3

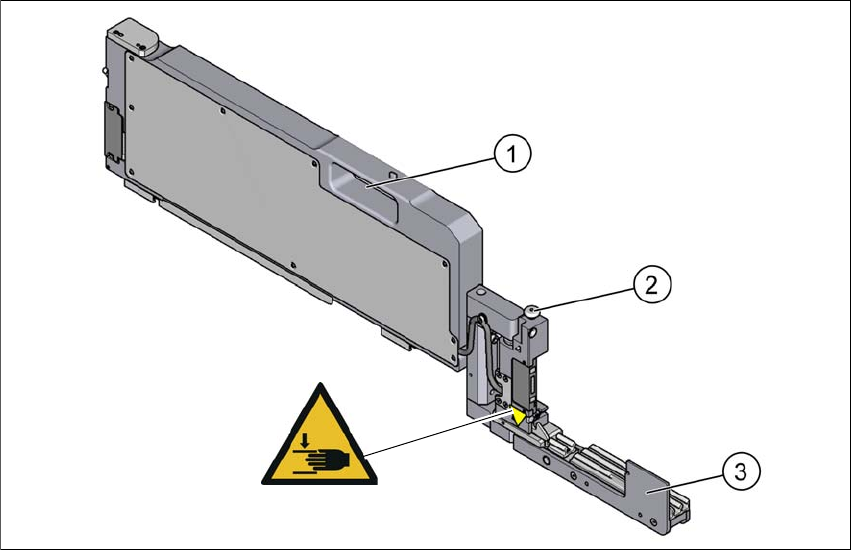

Rys. 3.10 - 9 SIPLACE PowerConnector X
(1) Uchwyt
(2) Przycisk odblokowania wysięgnika i przenośnika
(3) Wysięgnik (w położeniu roboczym)
Poz. W 024, nr katalogowy 03155346-01
3.10.6.1 Opis
Korzystając z SIPLACE PowerConnector X można przeprowadzić w maszynie usuwanie błędów
modułów podajnikowych SIPLACE X bez zatrzymywania produkcji.
Szczegółowy opis patrz „Instrukcja obsługi”
SIPLACE PowerConnector X, [nr kat. 00198772-01-
xx.]
W 024
