Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.11 Wózek na p odzespoły elektroniczne 171 3.1 1.1 Budowa Wózki na podzespoły to samo…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.11 Wózek na podzespoły elektroniczne Od wersji oprogramowania SR.713.1 Wydanie 12/2020
170
3.11 Wózek na podzespoły elektroniczne
Nr kat. 00519922-xx Wózek na podzespoły SIPLACE SX1/SX2 z 60 ścieżkami
Nr kat. 00519722-xx Wózek na podzespoły SIPLACE SX1/SX2 z 30 ścieżkami
W automatach montażowych SIPLACE SX1/SX2 można zadokować dwa wózki na podzespoły
elektroniczne SIPLACE SX1/SX2, każdy z 60 ścieżkami. Jeżeli na jednym z miejsc montażu mo-
dułów jest ustawiony WPC5/WPC6, wówczas na pozostałym miejscu montażu modułów jest do
dyspozycji wózek na podzespoły z 30 ścieżkami.
3

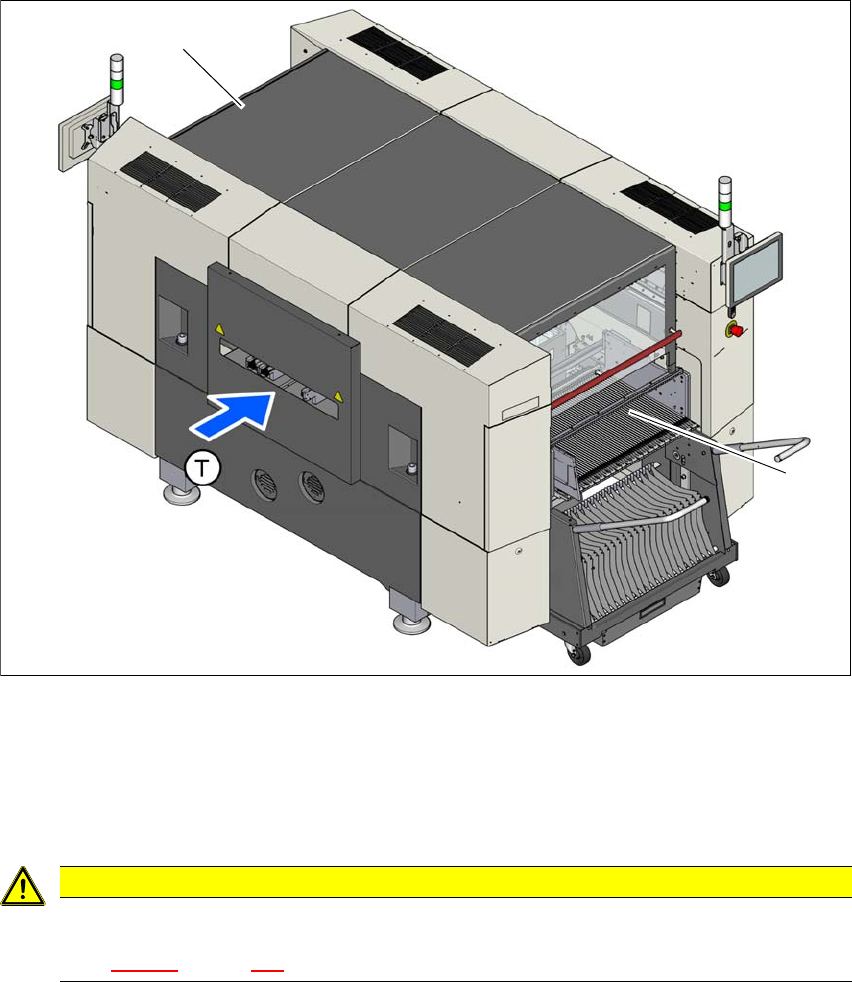

Rys. 3.11 - 1 Miejsca montażu modułów dla wózków na podzespoły, SIPLACE SX1/SX2
(1) Miejsce montażu modułów 1
(2) Miejsce montażu modułów 2
(T) Kierunek transportu płytek drukowanych
3
OSTROŻNIE
Wózki na podzespoły SIPLACE SX1/SX2 mogą być dokowane tylko w tych miejscach
montażu modułów, na których zainstalowany jest zespół wciągowy SIPLACE SX1/SX2
(rys. 5.15 - 4
, strona 287).
(2)
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.11 Wózek na podzespoły elektroniczne
171
3.11.1 Budowa
Wózki na podzespoły to samodzielne moduły, które na zewnętrznym stanowisku uzbrajania
można uzbroić w moduły podajnikowe. Dlatego zmiana wózka na podzespoły wymaga krótkiej
przerwy w procesie produkcji.
Wózek na podzespoły składa się głównie z podwozia, stołu na podzespoły do zamocowania mo-
dułów podajnikowych, pojemnika na rolki taśm i pojemnika na odpady taśm. Do dyspozycji są dwa
różne wózki na podzespoły. Jeden z nich to wózek na podzespoły ze stołem na podzespoły z 60
ścieżkami, a drugi to wózek ze stołem z 30 ścieżkami. Wózek na podzespoły z 30 ścieżkami musi
być ustawiony obok WPC5/WPC6.
3
Rys. 3.11 - 2 Wózek na podzespoły SIPLACE SX1/SX2 z 60 ścieżkami, widok z przodu i z tyłu
(1) Podwozie
(2) Stół na podzespoły
(3) Pojemnik na taśmy
(4) Pojemnik na odpady taśmy
(5) Uchwyt
(6) Osłona przed sięganiem
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.11 Wózek na podzespoły elektroniczne Od wersji oprogramowania SR.713.1 Wydanie 12/2020
172
3
3
3.11.2 Opis
Pojemnik na rolki taśm zawiera w wykonaniu standardowym rolki o wielkości do 17" (432 mm).
Pomiędzy pojemnikiem na taśmy i wózkiem na podzespoły znajdują się z prawej i lewej strony
dwie szczeliny o szerokości 5 mm, służące do umieszczenia list uzbrojenia.
Pod spodem podwozia znajduje się wysuwany pojemnik na odpady taśm. Pocięte odpady taśm
dostają się przez ześlizg do pojemnika na odpady taśm, który musi być regularnie opróżniany.
Uchwyty można złożyć w górę lub w dół.
3
OSTROŻNIE
Przestrzegaj wskazówek bezpieczeństwa!
Przy wyciąganiu pojemnika na odpady taśm z wózka na podzespoły należy prze-
strzegać instrukcji bezpieczeństwa podanych w rozdziale 5.8.2
, strona 260
OSTROŻNIE
Niebezpieczeństwo złamania uchwytów!
Podczas transportu wózka na podzespoły istnieje niebezpieczeństwo złamania uchwy-
tów.
Podczas transportu nie podnosić wózka na podzespoły za uchwyty.
Uchwyty wolno wykorzystywać tylko do przesuwania wózka na podzespoły.
Do transportu wózka na podzespoły lub jego podnoszenia z palety używaj wózka wi-
dłowego.
WSKAZÓWKA
W celu eksploatacji automatu wszystkie wózki na podzespoły elektroniczne muszą być
zadokowane.
Wolne miejsca montażu modułów należy obsadzić atrapami modułów podajniko-
wych, jak opisano w rozdziale 2.6.5
, strona 91.
