Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
89
2
Rys. 2.6 - 8 Pętle wyłącznika awaryjnego SIPLACE SX1/SX2
Przycisk uruchamiania wciśnięty.
Nie
Nie
Tak
Nie
Nie
Tak
Tak
2
Aktywny
Wyłącznik bezpieczeństwa wył.
Napięcie
Oś Y 0 V
Oś X 0 V
Oś gwiazdowa 0 V
Oś DP 42 V-
Oś Z (C&P, TH) 42 V-
Oś Z (CPP) 0 V-
Aktywny
Przenośnik płytek drukowanych Nie
Stół podnośny Nie
Zacisk płytek drukowanych Nie
Regulacja szerokości Nie
Przyrząd do odcinania pustej taśmy Tak
Wciąg wózka na podzespoły elektroniczneTak
Tak
Sprężone powietrze
min. 0,5 MPa
(5,0 bar)?
Wciśnięty przycisk
ZATRZYMANIA AWARYJ-
NEGO?
- kołpak ochronny otwarty?
- czy brakuje buforu oporo-
wego osi Y?
Przerwana pętla ZATRZY-
MANIA AWARYJNEGO
do wózka na podzespoły?
2
Aktywny
Wyłącznik bezpieczeństwa Wł.
Napięcie
Oś Y 300 V-
Oś X 300 V-
Oś gwiazdowa 160 V-
Oś DP 42 V-
Oś Z (C&P, TH) 42 V-
Oś Z (CPP) 160 V-
Aktywny
Przenośnik płytek drukowanych Tak
Stół podnośny Tak
Zacisk płytek drukowanych Tak
Regulacja szerokości Tak
Przyrząd do odcinania pustej taśmy Tak
Wciąg wózka na podzespoły elektroniczneTak
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
90
2.6.4.2 Uaktywnienie zatrzymania awaryjnego
W przypadku wystąpienia problemów, automat montażowy SIPLACE SX1/SX2 można zatrzymać
naciskając przycisk zatrzymania awaryjnego.
Zatrzymanie awaryjne może nastąpić wskutek:
– naciśnięcia przycisku wyłącznika awaryjnego na automacie montażowym,
W takim przypadku nastąpi wyłączenie bezpieczeństwa i wyłączenie stycznika mocy w ciągu
100–500 ms (kategoria zatrzymania 1, kierowane zatrzymanie z przerwaniem dopływu energii w
przypadku zatrzymania).
2.6.4.3 Resetowanie zatrzymania awaryjnego
Aby zresetować zatrzymanie awaryjne, trzeba odblokować przycisk wyłącznika awaryjnego.
Określić przyczynę naciśnięcia przycisku wyłącznika awaryjnego.
Usunąć problem.
Odblokować dany przycisk wyłącznika awaryjnego.
2.6.4.4 Przywracanie blokady
Zamknąć otwarty kołpak ochronny.
2.6.4.5 Uaktywnienie blokady
Otworzyć kołpak ochronny.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
91
2.6.5 Osłona przed sięganiem na miejscach montażu modułów z Dummy-Feeder
2

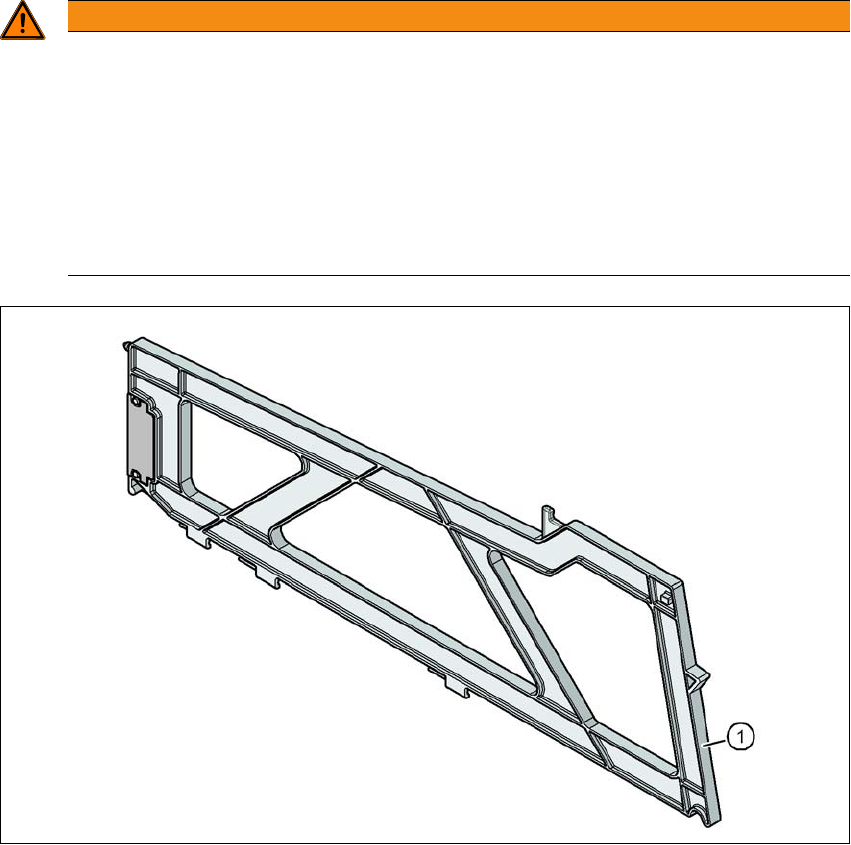

Rys. 2.6 - 9 Osłona przed sięganiem w miejscach montażu modułów dla wózka na podzespoły
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie co drugiego miejsca montażu modułów!
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach SIPLACE X seria S
jest zagwarantowane, jeżeli co najmniej co drugie wolne miejsce montażu modułów jest
wyposażone w moduł podajnikowy lub osłona przed sięganiem (Dummy-Feeder).
Na co drugim wolnym miejscu montażu modułów zamontować osłonę przed sięga-
niem (Dummy Feeder).
Również przy montażu zamocowania magazynków powierzchniowych w co drugim
wolnym miejscu montażu modułów zainstalować osłonę przed sięganiem.
