5.9.3 Kontrola podpór POD
Skontrolować położenie magnetycznych wsporników płytek drukowanych na stole podno-
śnym:
– Zwrócić uwagę, czy wsporniki płytek drukowanych nie kolidują z podzespołami na spo-
dzie pytek drukowanych.
– Ponadto zwrócić uwagę, czy wsporniki pytek drukowanych nie kolidują z policzkami
przenośnika płytek drukowanych.
– Do bezpiecznego i automatycznego pozycjonowania podpórek płytek drukowanych za-
lecamy zastosowanie opcji Smart Pin Support. Patrz rozdział 6.15
, strona 335.
5.9.4 Uchwyt dodatkowej rolki taśmy
5

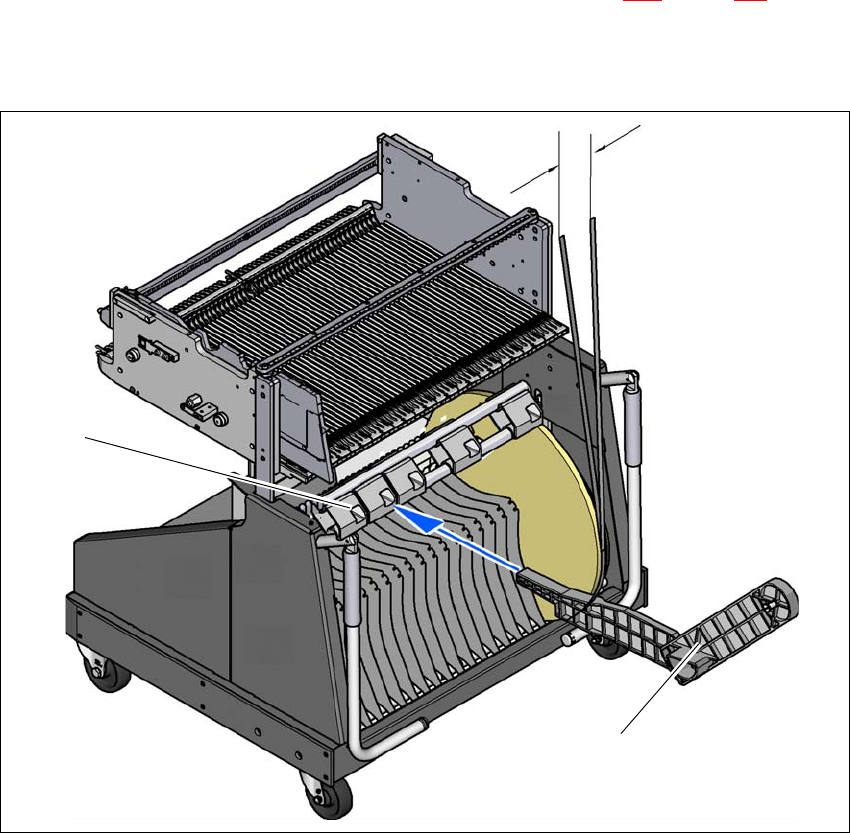

Rys. 5.9 - 2 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki taśmy, nr artykułu 00141217-xx
(2) Zespół do zamocowania uchwytu
maks. 60 mm
(1)
(2)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.9 Przeprowadzenie obejścia kontrolnego Od wersji oprogramowania SR.713.1 Wydanie 12/2020
264
5
Moduły podajnikowe serii X mogą bez problemu przetwarzać taśmy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką taśmy nie przekracza 60 mm. Jeżeli z powodu wymaga-
nego wyposażenia nie można dotrzymać maksymalnego dopuszczalnego przesunięcia, radzimy
zastosować uchwyt do dodatkowej rolki taśmy (poz. 1). Wetknij po prostu ten uchwyt w zespół do
zamocowania (poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze od maksymalnego dopusz-
czalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 zespołów do zamocowania.
W każdym uchwycie rolek taśmy mogą znajdować się 2 rolki, dzięki czemu można umieścić nad
pojemnikiem na taśmy maks. dziesięć rolek taśmy 15" (381 mm).
5.9.5 Zakładanie przegródek blaszanych do pojemnika na taśmy
Przegródka blaszana ma różne krawędzie i może być zakładana na dwa sposoby do pojem-
nika na taśmy. Przy zastosowaniu osi wtykowych wycięcia na osie w przegródce blaszanej
są skierowane w górę (patrz poz. 4 na rys. 5.9 - 3
). Jeżeli nie używa się osi wtykowych, wów-
czas skierowana jest do góry
zaokrąglona krawędź przegródki blaszanej (patrz poz. 5 na rys.
5.9 - 3
).
Włożyć przegródki blaszane w sposób przedstawiony na rys. 5.9 - 3i uwzględnić, że pojemnik
na taśmy może zostać podzielony najmniej na 2 części. Dzięki temu unikniesz błędów uzbra-
jania.
Sprawdź, czy blachy rozdzielcze przyjmują pozycję zatrzaskową we wszystkich trzech li-
stwach prowadzących. W przeciwnym razie blacha rozdzielcza zostanie skrzywiona lub po-
gięta.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.9 Przeprowadzenie obejścia kontrolnego
265
5
Rys. 5.9 - 3 Przegródki blaszane w pojemniku na taśmy
(1) Położenie blachy rozdzielczej, gdy nie są stosowane osie wtykane
(2) Listwa prowadząca blach rozdzielczych
(3) Pojemnik na odpady taśmy
(4) Położenie blachy rozdzielczej, gdy stosowane są osie wtykane
(5) Pojemnik na taśmy
(1)
(5)
(2)
(3)
(4)
