5.15.4 Dokowanie wózka na podzespoły
5

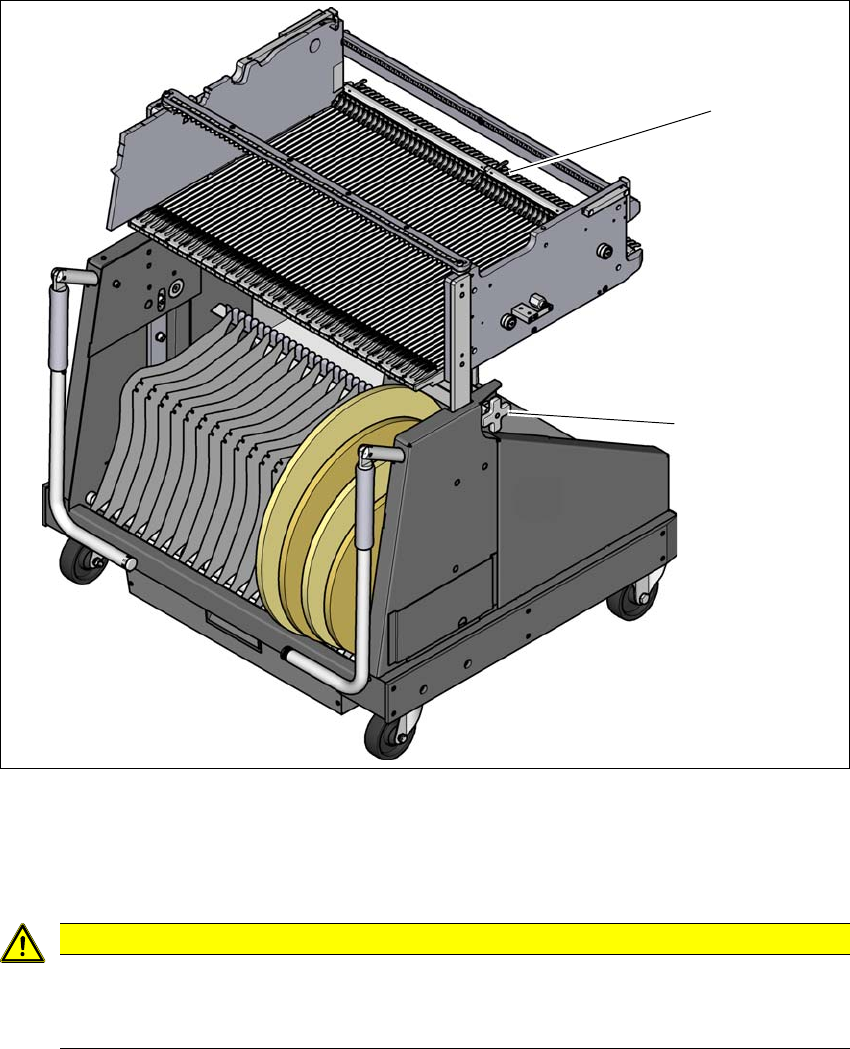

Rys. 5.15 - 4 Dokowanie wózka na podzespoły
(1) Zapadki ryglujące
(2) Dokładna regulacja wysokości względem wysokości maszyny
5
OSTROŻNIE
Wsuwanie wózka na podzespoły!
Podczas wsuwania wózka na podzespoły elektroniczne do automatu montażowego
uważać, aby zapadkami blokującymi nie uderzył w przeszkody.
(2)
(1)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020
288
I 5
5
5
Wsunąć wózek na podzespoły elektroniczne do wnętrza automatu ostrożnie, aż do oporu.
Klocek oporowy
(2) stołu na podzespoły musi pasować pod kątownikiem do kontroli wysoko-
ści stołu
(1) na wciągu maszyny (prawa i lewa strona)
5
Rys. 5.15 - 5 Kontrola wysokości stołu
WSKAZÓWKA
Równe odcinanie taśm
Jeżeli taśmy na końcu frontu modułów podajnikowych X nie będą równo przycięte, opróż-
nione taśmy nie dostaną się do kanału prowadzącego pustych taśm.
Równo odciąć taśmy przed zadokowaniem wózka na podzespoły.
OSTROŻNIE
Pozycja głowicy montażowej!
Sprawdź, czy głowica montażowa znajduje się poza strefą przesuwania wózka na podze-
społy.
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.15 Dokowanie i odłączanie wózka na podzespoły
289
5
5
Wysokość wózka na podzespoły można regulować za pomocą układu dokładnej regulacji wy-
sokości. Obie powierzchnie klocka i kątownika prawie nie powinny się dotykać.
5
5
5
Wybierz na widoku podstawowym ikonę Moduł podajnikowy... oraz ikonę
Miejsca montażu modułów.
Kliknąć ikonę do odblokowania na danym miejscu montażu modułów i odczekać tak
długo, aż wózek zostanie całkowicie zadokowany. Dalsze informacje w pomocy online opro-
gramowania stanowiska.
Przesunąć tuleję w górę, trzymając za oba uchwyty i obrócić uchwyt w dół.
OSTROŻNIE
Niebezpieczeństwo kolizji głowic!
Przy demontażu jednego z dwóch kątowników (lewa i prawa strona) do kontroli wysokości
stołu istnieje niebezpieczeństwo kolizji głowicy na skutek zbyt wysokiego stołu na podze-
społy.
Nie demontuj kątowników.
WSKAZÓWKA
Zamknij kołpaki ochronne, ponieważ dokowanie jest możliwe tylko, gdy kołpaki
ochronne są zamknięte.
