Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.1 Wskazówki bezpieczeństwa
35
2.1.5 Zasady bezpieczeństwa dotyczące magnesów stałych
Do silników liniowych osi X i Y stosowane są silne magnesy stałe.
2
2
2
2
ZAGROŻENIE
Niebezpieczeństwo dla życia stwarzane przez silne pola magnetyczne generowane
przez magnesy stałe w obrębie automatu montażowego!
Jeżeli osłony ochronne automatu montażowego są otwarte, osobom mającym bierne lub
czynne implanty, jak np.
– rozruszniki serca,
– defibrylatory,
– pompy insuliny itd., grozi śmierć!
Zagrożone osoby muszą unikać przebywania w bezpośredniej bliskości automatu
montażowego.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Osobom posiadającym bierne implanty metalowe (np. płytki, śruby itd.) grozi zmiażdże-
nie.
Jeżeli kołpaki ochronne są otwarte, nie wolno sięgać do wnętrza automatu ani na-
chylać się nad otwartym automatem.
Nie wolno umieszczać metalowych przedmiotów w strefie zagrożenia.
OSTROŻNIE
Utrata danych na skutek silnych pól magnetycznych!
Silne pola magnetyczne grożą zniszczeniem danych na nośnikach lub kartach czeko-
wych.
Nie zbliżać do automatu nośników danych i kart bankomatowych.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.1 Wskazówki bezpieczeństwa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
36

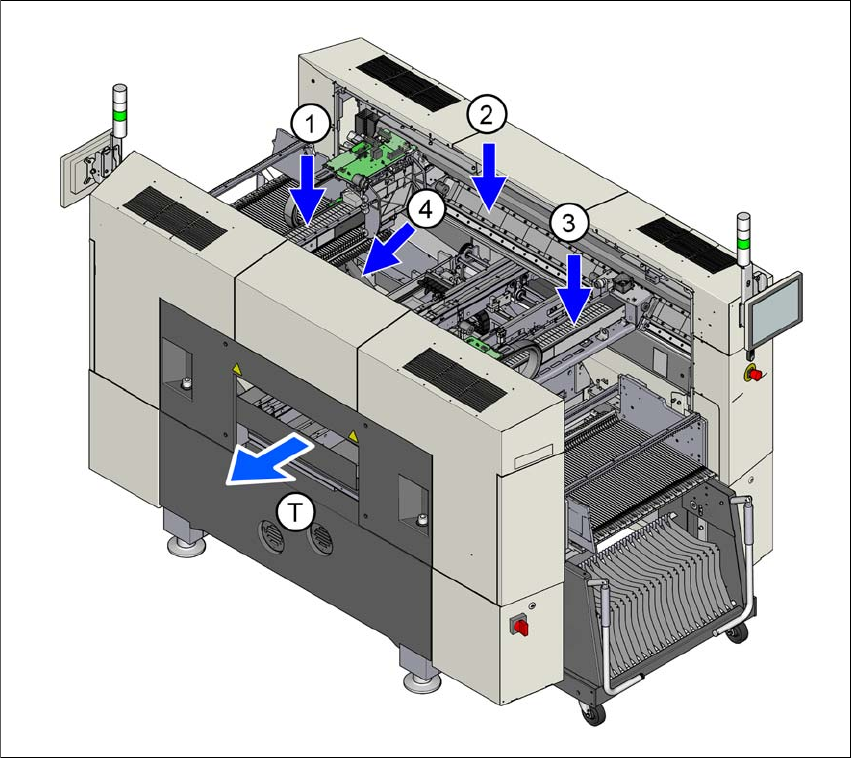

Rys. 2.1 - 1 Położenie magnesów stałych do napędów liniowych
(1) Magnesy trwałe silnika liniowego X na portalu 2
(2) Magnesy trwałe silnika liniowego Y dla portalu 1 i 2 (dla łożysk stałych lub przesuwnych)
(3) Magnesy trwałe silnika liniowego X na portalu 1
(4) Magnesy trwałe silnika liniowego Y dla portalu 1 i 2 (dla łożysk stałych lub przesuwnych)
(T) Kierunek transportu płytek drukowanych
Przestrzegaj poniższych wskazówek podczas prac przy magnesach stałych.
Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-
tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachowaj bez-
pieczną odległość od silnika liniowego!
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.1 Wskazówki bezpieczeństwa
37
Ze względu na duże siły przyciągania magnetycznego w bezpośredniej bliskości prowadnicy
magnetycznej oraz ruchomej części pierwotnej konieczne jest przestrzeganie szczególnych
środków ostrożności. Nie wolno zbliżać ciężkich przedmiotów ze stali lub żelaza ręcznie do
prowadnicy magnetycznej. Ponieważ magnetyczne siły przyciągania są niewidoczne, ich
działanie w pobliżu prowadnicy magnetycznego jest przeważnie niedoceniane. Siła przycią-
gania magnetycznego może zadziałać nagle. W pobliżu obiektów ferromagnetycznych (ze
stali lub żelaza) podobnej wielkości jak prowadnica magnetyczna może ona wzrastać do
wielu tysięcy niutonów.
W trakcie obsługi prowadnicy magnetycznej należy zawsze nosić odpowiednią odzież robo-
czą i ochronną (np. rękawice, obuwie, itd.).
Prace montażowe i inne zadania przy wymianie przenośnika magnetycznego mogą być wy-
konywane tylko przez odpowiednio przeszkolonych techników firmy SIPLACE.
Na wszelki wypadek należy mieć zawsze w pogotowiu co najmniej dwa kliny (ok. 10° do 15°)
z masywnego, niemagnetycznego materiału (np. aluminium) oraz niemagnetyczny młotek
(ok. 2 do 3 kg). Narzędzia te mogą być potrzebne w sytuacji awaryjnej, aby oddzielić od pro-
wadnicy magnetycznej przywarte do niej magnetycznie części i w razie potrzeby uwolnić za-
ciśnięte kończyny (palce, dłonie, stopy). Nie wolno układać zespołu cewkowego silnika z
rdzeniem stalowym bezpośrednio na prowadnicy magnetycznej.
Silne pola magnetyczne mogą spowodować uszkodzenie lub zniszczenie elektronicznych
urządzeń i przyrządów pomiarowych. Nie kłaść urządzeń, zawierających elementy magne-
tyczne w pobliżu komputerów, ekranów ani magnetycznych nośników danych (np. twardych
dysków, kart kredytowych, taśm audio lub wideo itd.)
Zawsze zachowuj między prowadnicami magnetycznymi lub między prowadnicą magne-
tyczną i inną powierzchnią magnetyczną odstęp co najmniej 45 cm.
Magnesy powinny być usuwane zgodnie z przepisami. W zakres usuwania zgodnego z prze-
pisami wchodzi całkowite rozmagnesowanie magnesów trwałych.
