Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszer zenia stacji Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.3 Przedłużenie przenośnika wprowadzającego 307 6.3 Przedłużenie przenośnika wprowadzająceg…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.2 Czytnik kodów kreskowych na płytkach drukowanych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
306
6.2 Czytnik kodów kreskowych na płytkach drukowanych
6.2.1 Opis
Czytnik kodów kreskowych płytek drukowanych służy do automatycznej rejestracji i dekodowania
kodów kreskowych na płytkach drukowanych. Czytniki kodów kreskowych płytek drukowanych są
zamontowane po stronie wprowadzającej transportu płytek drukowanych automatu montażo-
wego, na przedłużeniu przenośnika wprowadzającego. W zależności od położenia paska z ko-
dem kreskowym można tak zamontować czytnik kodów kreskowych, aby pasek z kodem mógł być
odczytywany wzdłuż albo poprzecznie do kierunku transportu płytek drukowanych.
W przypadku przenośnika pojedynczego można później zamontować dwa czytniki kodów kresko-
wych na płytkach drukowanych. Mogą one każdorazowo skanować górną i dolną powierzchnię
płytek drukowanych.
W przypadku przenośnika podwójnego można później zamontować cztery czytniki kodów kresko-
wych na płytkach drukowanych. Mogą one każdorazowo skanować górną i dolną powierzchnię
płytek drukowanych na obu ścieżkach transportowych.
Oferowane są następujące czytniki kodów kreskowych:
– Czytnik kodów kreskowych płytek drukowanych 2D
Czytnik ten przetwarza kody kreskowe i kodów matrycowych. Kody matrycowe są stoso-
wane przeważnie wtedy, gdy jest za mało miejsca do umieszczenia etykiety z kodem kre-
skowym.
6
6.2.2 Dane techniczne czytnika kodów kreskowych 2D
6
Wymiary (dł. x szer. x wys.)
55 x 42 x 22 mm
3
Ciężar 125 g
Rodzaje kodów 2D Data Matrix ECC 0, 50, 80, 100, 140 i 200
Data Matrix ECC200
QR Code, MicroQR Code
Długość kodu kreskowego
Przenośnik pojedynczy
Przenośnik podwójny, asynchroniczny
Przenośnik podwójny, synchroniczny
maks. 40 znaków
maks. 40 znaków
maks. 40 znaków
Interfejs danych RS232, USB 2.0
Przyłącze elektryczne 15-stykowa wtyczka D-Sub-HD
Napięcie pracy 5 V- do 24 V-
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.3 Przedłużenie przenośnika wprowadzającego
307
6.3 Przedłużenie przenośnika wprowadzającego
Nr kat. 00520560.xx Przedłużenie przenośnika wprowadzającego transportu pojedyn
czego
Nr kat. 00520561-xx Przedłużenie przenośnika wprowadzającego podwójnego
6.3.1 Opis
Na przedłużeniu przenośnika wprowadzającego można zamontować czytnik kodów kreskowych
płytek drukowanych.
6

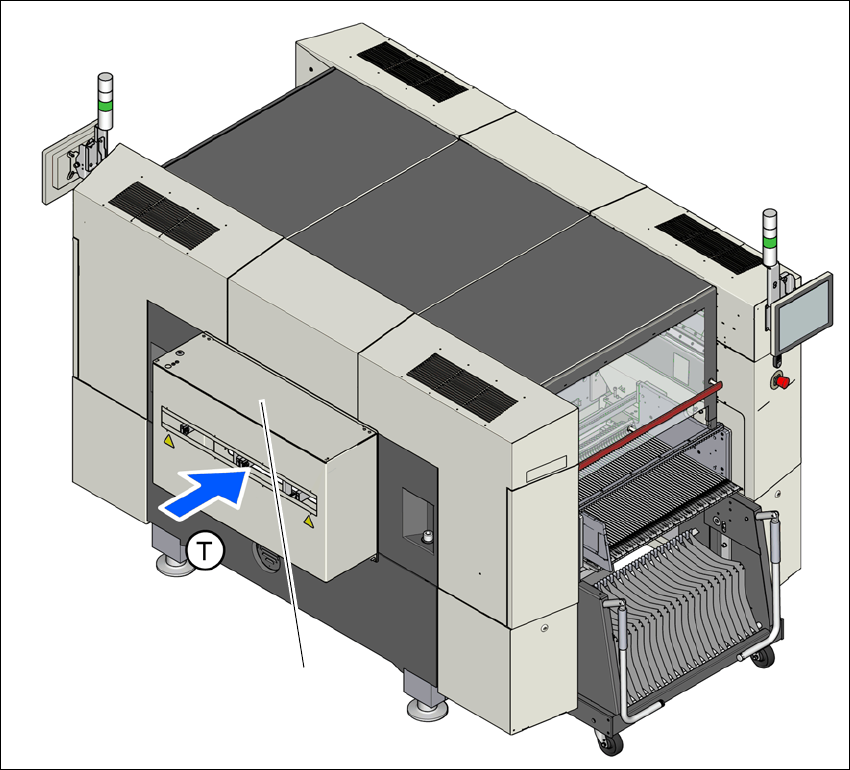

Rys. 6.3 - 1 Przedłużenie przenośnika wprowadzającego modeli SIPLACE SX1/SX2
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.4 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.713.1 Wydanie 12/2020
308
6.4 Zmieniacz Waffle Pack (WPC5/WPC6)
Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z WPC6.
Zmieniacz WPC6 wyposażony jest dodatkowo w moduł Non Stop.
6.4.1 Opis
Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki
czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-
potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-
gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.
Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na
inne miejsca montażu modułów. Jest on zaprojektowany na wysokość odpowiadającą wysokości
transportu płytek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości
transportu 900, 930 i 950 mm. Na pozostałym miejscu montażu modułów musi być uzbrajany stół
na podzespoły z 30 miejscami montażu modułów.
