Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane te chniczne i zespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica mon tażowa 121 3.7.1.2 Dane techniczne SIPLACE S peedSt ar (C&P20 P2) …
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.7 Głowica montażowa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
120
3.7.1.1 Przegląd
3
3

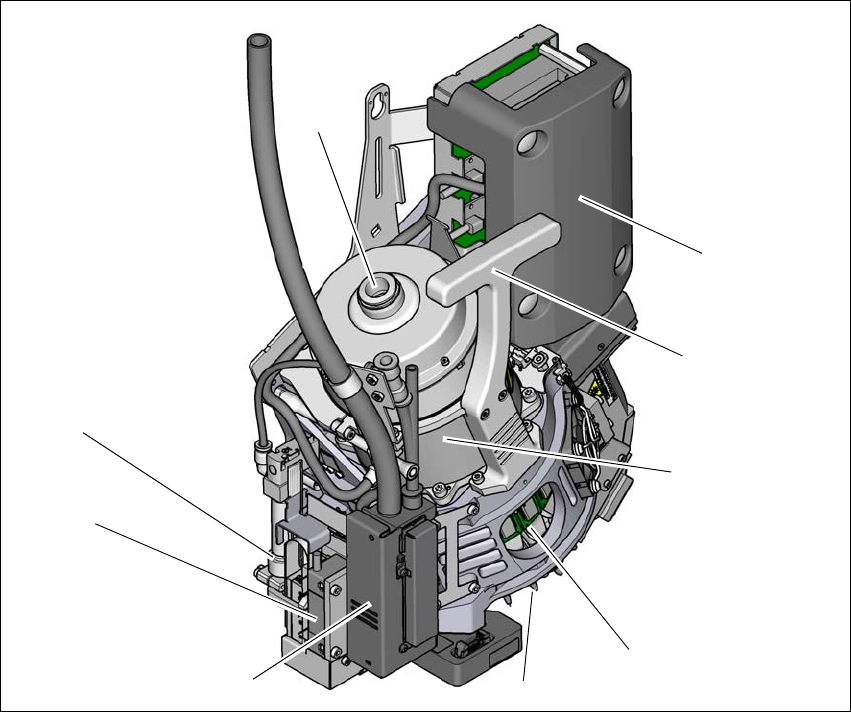

Rys. 3.7 - 1 SIPLACE SpeedStar – przegląd
(1) Przyłącze obwodu zatrzymującego pompy próżniowej
(2) Płyta „Rozdzielacz pośredni” (pod osłoną)
(3) Uchwyt
(4) Silnik gwiazdowy
(5) Napęd DP
(6) Pipeta
(7) Ciśnieniowy zawór regulacyjny
(8) Silnik osi Z (silnik liniowy)
(9) Cylinder powrotny
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.7 Głowica montażowa
121

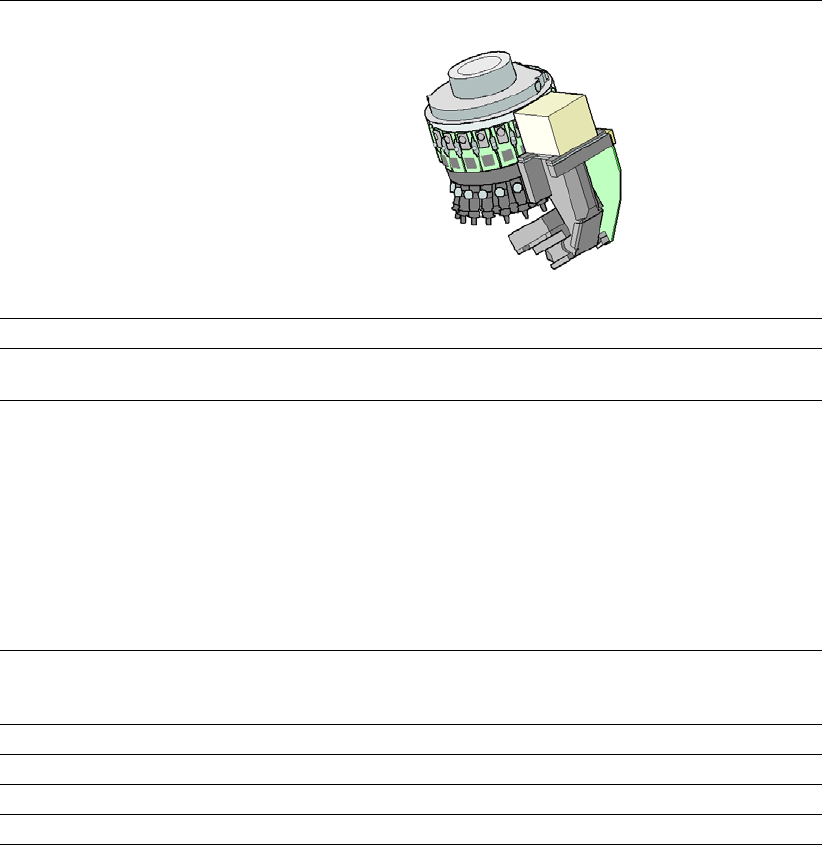

3.7.1.2 Dane techniczne SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar(C&P20 P2)
Z kamerą podzespołów typu 48
Gama podzespołów
*a
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych stan-
dardów klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
0,12 mm × 0,12 (0201 metrycznie) do 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Specyfikacje podzespołów
Maks. wysokość,
Min. podziałka nóżek,
Min. szerokość nóżek,
Min. podziałka kulek,
Min. średnica kulek,
Min. wymiary,
Maks. wymiary,
Maks. masa.
4mm
70 μm
30 μm
100 µm
50 µm
0,12mmx0,12mm
8,2 mm × 8,2 mm
1 g
Siła osadzania 1,3 N ±0,5 N (wartość standardowa)
0,5 N – 4,5 N
Touchless Placement
Typy pipet 40xx/60xx
Dokładność X/Y
*b
*)b Wartości dokładności odpowiadają warunkom podanym w zakresie dostaw i usług SIPLACE.
±34 µm / 3σ
Dokładność kątowa ± 0,5° / 3σ
Płaszczyzny oświetlenia 5
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.7 Głowica montażowa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
122
3.7.2 SIPLACE SpeedStar C&P20 P w automacie montażowym SIPLACE SX1/SX2
V2
3
W przypadku automatu montażowego SIPLACE SX1/SX2 V2, w celu zapewnienia maksymalnej
wydajności montażowej, dostępna jest głowica SIPLACE SpeedStar C&P20 P.
3
OSTROŻNIE
Głowicę montażową przesuwać tylko za uchwyt
Głowicę montażową wolno przesuwać tylko za uchwyt przeznaczony do tego celu.
