Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.3 Klasyfikacja układów optycznych
65
2.3 Klasyfikacja układów optycznych
2.3.1 Klasyfikacja całej maszyny
2
2.3.1.1 Klasyfikacja laserów
Następującym podzespołom przypisano klasę ryzyka 2:
2
Następujące podzespoły zostały sklasyfikowane jako lasery klasy 3B:
2
Gotowemu do pracy automatowi montażowemu przypisano klasę ryzyka 2.
Klasy ryzyka określane są zgodnie z IEC 60825-1:2014.
Podzespół Dane
Czujnik podzespołów przy SpeedStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Czujnik podzespołów elektronicznych głowi-
cy MultiStar CPP
Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Zapory laserowe przenośnika płytek druko-
wanych
Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 650 nm
1D czytnik kodów kreskowych na płytkach
obwodu drukowanego
(Datalogic DS1500)
Maksymalna optyczna moc wyjściowa: --
Długość fal: 658 nm
Podzespół Dane
Koplanarny moduł laserowy 3D Maksymalna optyczna moc wyjściowa: 60 mW
Długość fal: 670 nm
Patrz rozdział 6.7
Koplanarny moduł laserowy 3D,
strona 323
.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.3 Klasyfikacja układów optycznych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
66
2.3.2 Klasyfikacja systemów kamer
2.3.2.1 Typy kamer wyposażonych w jasne diody LED – grupa ryzyka 1
W poniższych kamerach zamontowano jasne diody LED. Są one zaklasyfikowane zgodnie z
normą IEC 62741 w grupie ryzyka 1:
– Kamera podzespołów elektronicznych typu 30 i 45 do SIPLACE MultiStar (CPP)
– Kamera podzespołów elektronicznych typu 23 i 41 do SIPLACE SpeedStar (C&P20 P)
– Stacjonarna kamera podzespołów elektronicznych typu 25 i 33 do SIPLACE MultiStar (CPP)
i SIPLACE TwinStar
– Kamera płytek drukowanych typu 28
2
2.3.2.2 Typy kamer wyposażonych w niebieskie diody LED – grupa ryzyka 2
W poniższych kamerach zamontowano ultrajasne, niebieskie diody LED. Są one zaklasyfikowane
zgodnie z normą IEC 62741 w grupie ryzyka 2:
– Kamera podzespołów elektronicznych typu 48 do SIPLACE SpeedStar (C&P20 P2)
2
WSKAZÓWKA
Grupa ryzyka 1
Nie patrzeć w promień kamery gotowej do pracy!
2
Grupa ryzyka 2
Kamery wyposażone w
ultrajasne niebieskie diody LED mogą emi-
tować niebezpieczne promieniowanie.
Nie patrzeć w promień kamery gotowej do pracy!
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.4 Instrukcje bezpieczeństwa dotyczące transportu automatu montażowego
67
2.4 Instrukcje bezpieczeństwa dotyczące transportu
automatu montażowego
2

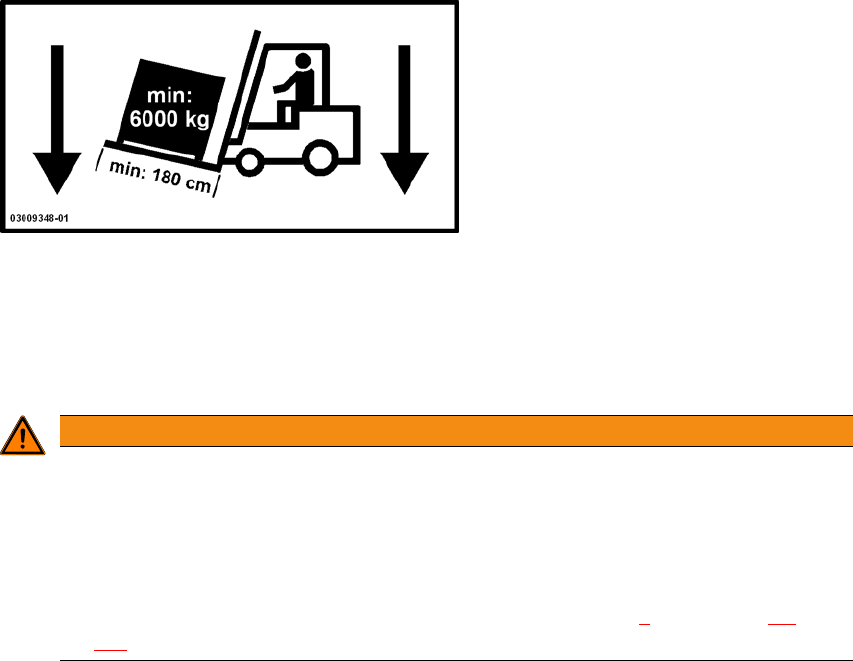

Do transportowania automatu montażowego użyć wózka widłowego o następującej specyfikacji:
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Szerokość wideł w świetle min. 350 mm
2
2
OSTRZEŻENIE
Niebezpieczeństwo przewrócenia!
Jeżeli nie zostanie dotrzymana wymagana specyfikacja dotycząca wózka widłowego, ist-
nieje niebezpieczeństwo przewrócenia się ładunku.
Do celów transportu stosować wyłącznie wózek widłowy o odpowiednich specyfika-
cjach.
Właściwy transport automatu montażowego opisano w rozdziale 4
, podrozdział 4.1, stro-
na 183
.
