3.9.2 Budowa pojedynczego przenośnika płytek drukowanych
3
Rys. 3.9 - 1 Budowa pojedynczego przenośnika płytek drukowanych
(1) Przenośnik wprowadzający
(2) Przenośnik obróbkowy
(3) Przenośnik wyprowadzający
(4) Stół podnośny
(5) Układ sterowania przenośnikami (pod osłoną)
(1)
(4)
(3)
(2)
(5)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.9 Przenośnik płytek drukowanych
147
3.9.3 Budowa elastycznego przenośnika podwójnego płytek drukowanych
Elastyczny przenośnik podwójny jest wyposażony w dwie niezależne elektrycznie i mechanicznie
ścieżki transportowe. Burta stała znajduje się standardowo z prawej strony. Przenośnik podwójny
płytek drukowanych może być używany, w zależności od potrzeb, jako przenośnik pojedynczy
albo podwójny.
3
Rys. 3.9 - 2 Budowa podwójnego przenośnika płytek drukowanych
(1) Przenośnik wprowadzający
(2) Przenośnik obróbkowy
(3) Stół podnośny 1
(4) Przenośnik wyprowadzający
(5) Stół podnośny 2
(6) Układ sterowania przenośnikami (pod osłoną)
T1 Ścieżka transportowa 1
T2 Ścieżka transportowa 2
3.9.3.1 Elastyczny przenośnik podwójny płytek drukowanych - ścieżki transportowe i
rodzaje transportu
Prawa ścieżka transportowa (patrząc w kierunku transportu) jest określana jako "Transport 1", a
lewa ścieżka transportowa - jako "Transport 2" (patrz rys. 3.9 - 4
, strona 149).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.9 Przenośnik płytek drukowanych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
148
3.9.3.2 Przenośnik podwójny w trybie „przenośnika pojedynczego”
Przenośnik podwójny można skonfigurować online jako przenośnik pojedynczy. W tym celu cał-
kowicie łączy się i dezaktywuje jedną ścieżkę transportową (patrz rys. 3.9 - 3
). Daje to maksy-
malną szerokość ścieżki transportowej maks. 460 mm.
3

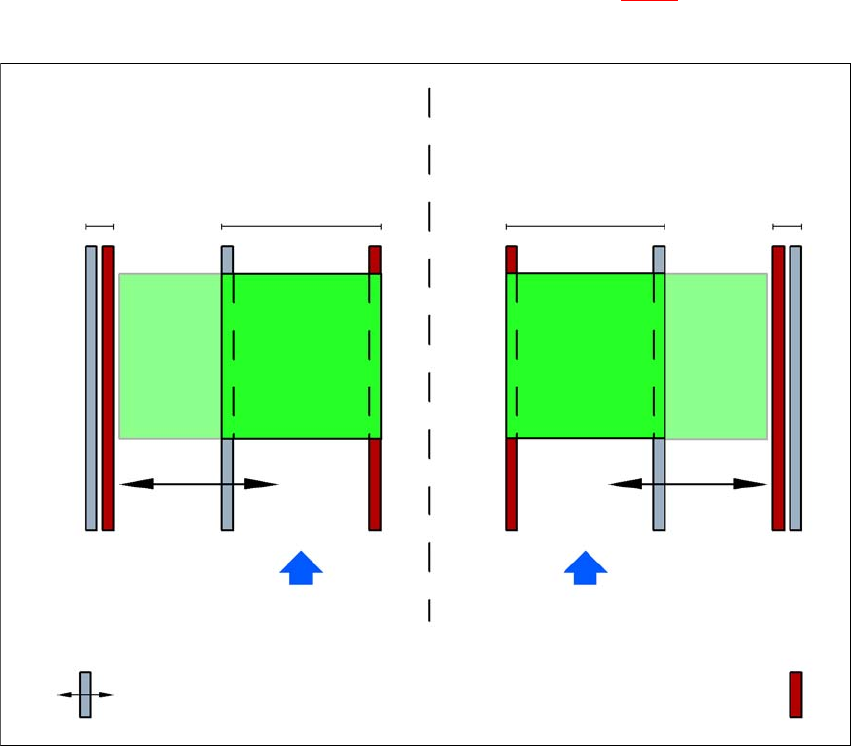

Rys. 3.9 - 3 Elastyczny przenośnik podwójny w trybie „przenośnika pojedynczego”
Przenośnik podwójny z poszerzoną ścieżką trans-
portową 2 (stała lewa ścianka przenośnika)
Ścieżka transpor-
towa 2 wyłączona
Ścieżka transportowa 1 Ścieżka transportowa 2 Ścieżka transpor-
towa 1 wyłączona
Kierunek transportu pły-
tek drukowanych
Kierunek transportu płytek
drukowanych
Stała ścianka przenośnika
Przenośnik podwójny z poszerzoną ścieżką trans-
portową 1 (stała prawa ścianka przenośnika)
Ruchoma ścianka przenośnika
