Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
275
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 274).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 274), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5

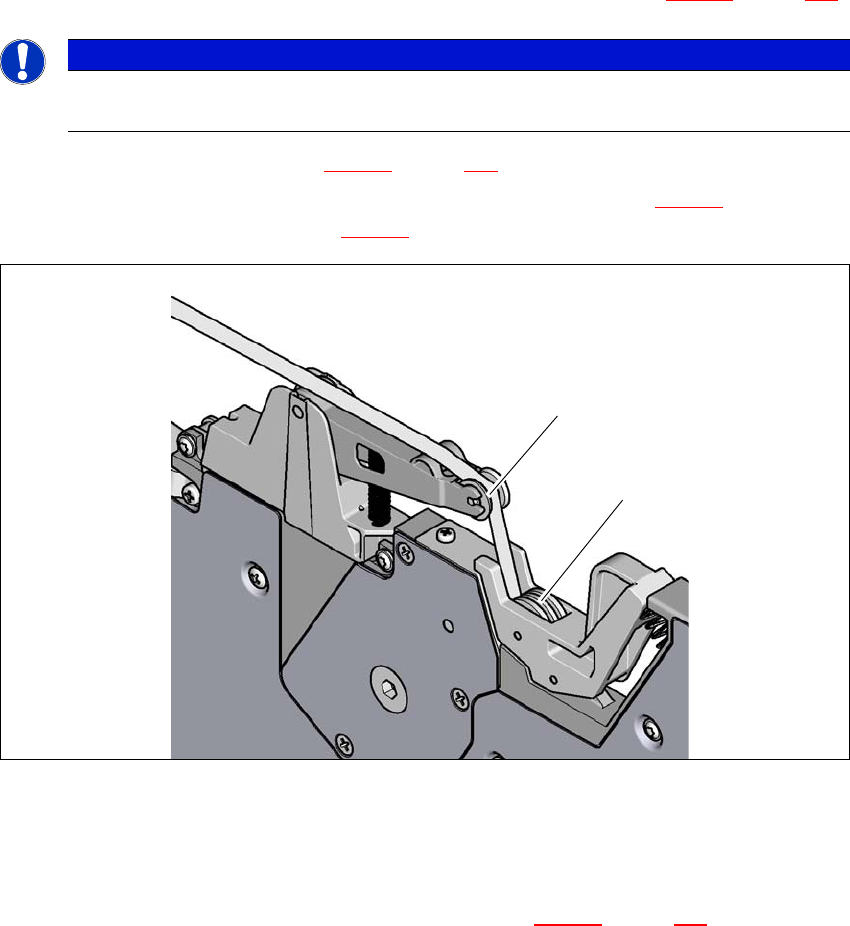

Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 274) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Uciąć taśmę równo z przednim końcem modułu podajnikowego.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
(1)
(2)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
276
5.10.4.4 Czujniki splotu
W modułach SIPLACE SmartFeeder można dodatkowo zainstalować czujniki splotu.
Dostępne są także modele SIPLACE SmartFeeder z już zainstalowanymi czujnikami splotu (patrz
rozdział 3.10
, od strony 155).
5.10.5 Uzbrajanie podzespołów na SIPLACE Smart Feeder
Obsługę i uzbrajanie opisano w Job Guides do SIPLACE SmartFeeder X /Xi.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.11 Konieczność zwracania uwagi na wskazania na module podajnikowym
277
5.11 Konieczność zwracania uwagi na wskazania na
module podajnikowym
5

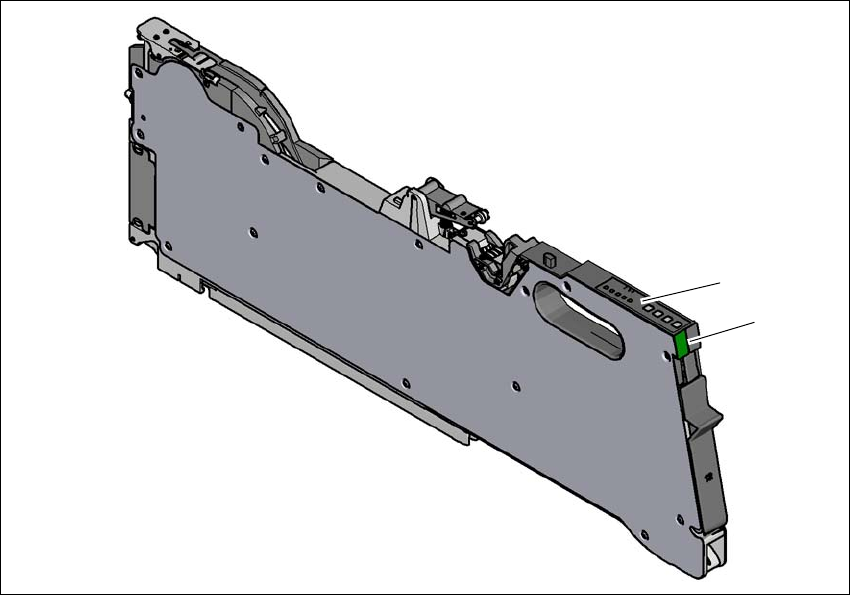

Rys. 5.11 - 1 SIPLACE SmartFeeder X
(1) Pole obsługi - wskazania LED
(2) Wyświetlacz stanu
(2)
(
