3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.9 Przenośnik płytek drukowanych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
152

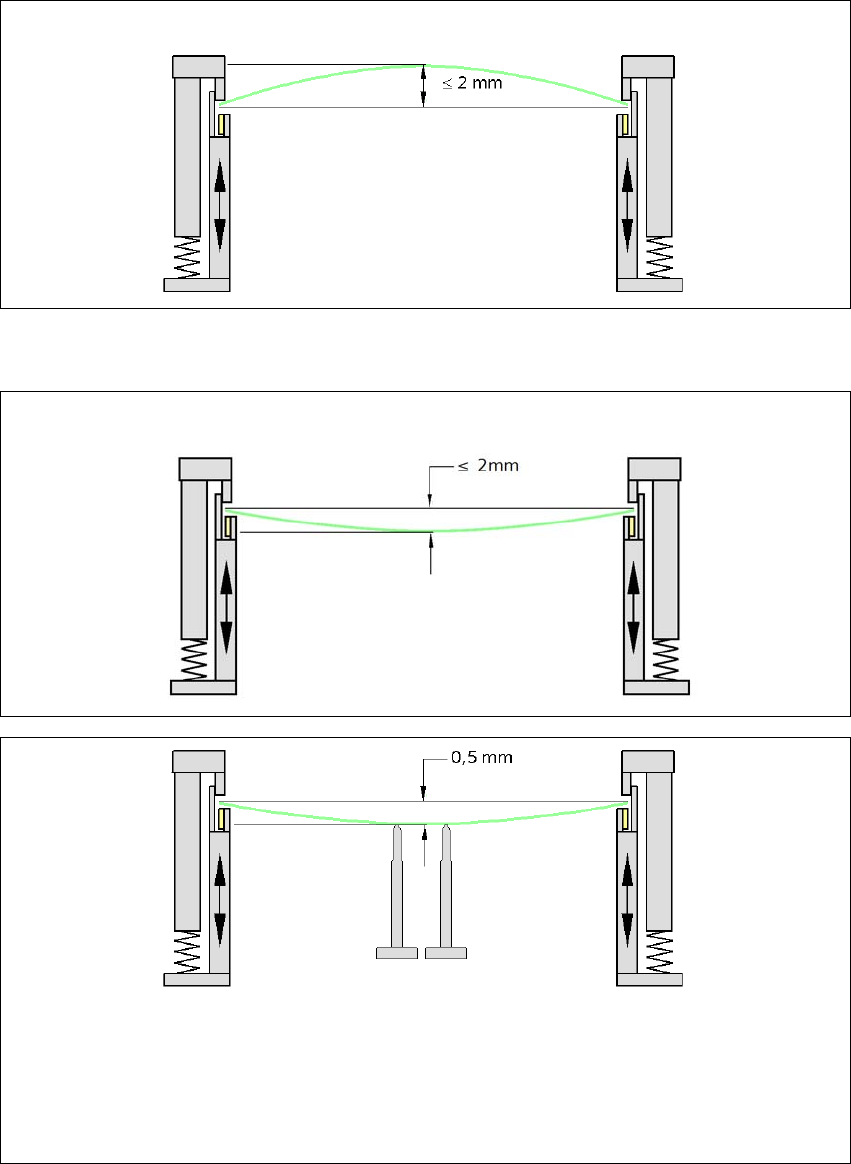

3.9.5.2 Wybrzuszenie płytki drukowanej w trakcie montażu
3
3
Zmiany położenia powierzchni automatycznie uwzględniają funkcje uczące wysokości.
3
3
Wybrzuszenie płytki drukowanej do góry maks. 2,5 mm
Wybrzuszenie płytki drukowanej do dołu maks. 2,5 mm
Podpórka płytki drukowanej
Aby nie pogarszać jakości i szybkości montażu, zaleca się stosować podpórkę płytek drukowanych,
np. Smart Pin Support, aby wybrzuszenie płytki drukowanej do dołu nie przekraczało 0,5 mm.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.9 Przenośnik płytek drukowanych
153
3.9.6 Kamera płytek drukowanych, typ 34 GigE
Nr kat.: 03101402-xx
3.9.6.1 Budowa
3

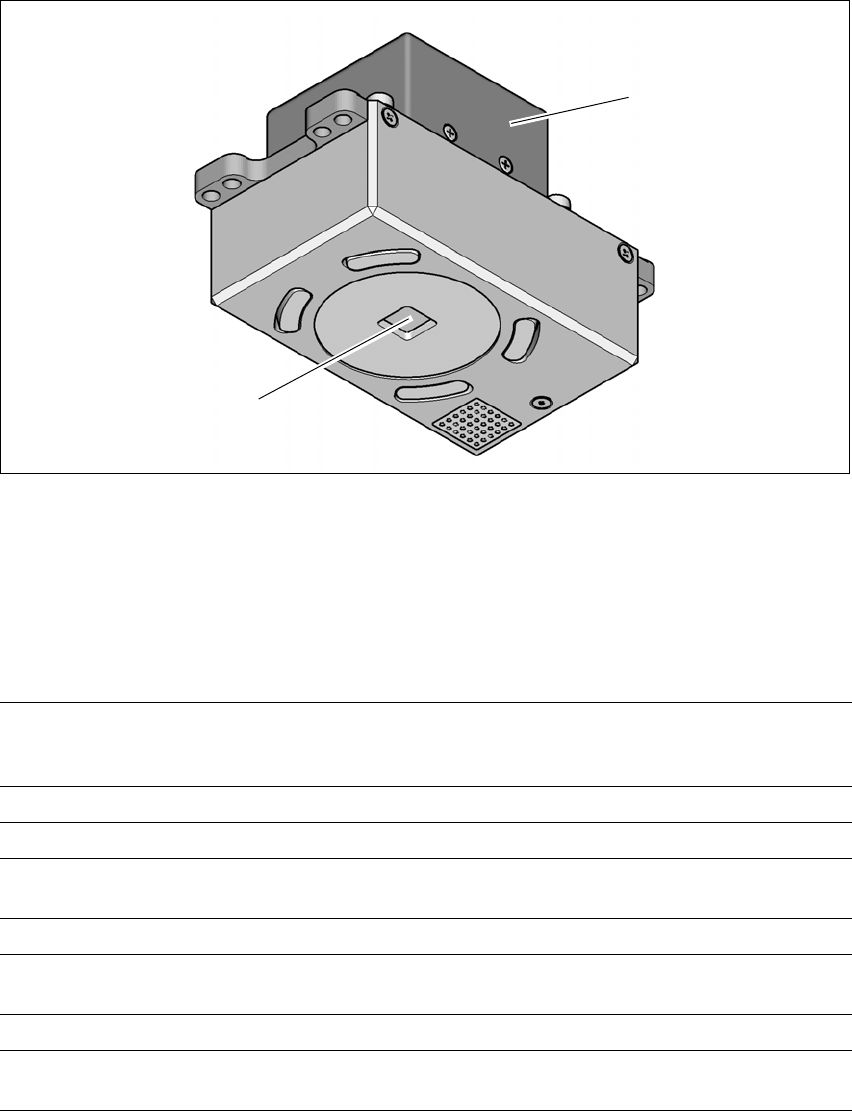

Rys. 3.9 - 5 Kamera płytek drukowanych, typ 34 GigE
(1) Wzmacniacz kamery
(2) Optyka kamery podzespołów i oświetlenie
3.9.6.2 Dane techniczne
3
(1)
(2)
Znaczniki płytek drukowanych Do 3 (układy pojedyncze i użytki wielokrotne),
do 6 z opcją "Długie PD" (opcjonalne znaczniki są wyprowadza-
ne przed optymalizacją).
Znaczniki lokalne Do 2 na PD (mogą być różnego typu)
Pamięć bibliotek Do 255 typów znaczników dla każdego pojedynczego układu
Przetwarzanie obrazu Metoda wykrywania krawędzi (Singular Feature) na podstawie
poziomu szarości
Typ oświetlenia Światło padające (3 swobodnie programowalne płaszczyzny)
Czas rozpoznawania na
znacznik/zły znacznik
20 ms - 200 ms
Pole widzenia 5,78 mmx5,78 mm
Odległość płaszczyzny ogni-
skowania
28mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.9 Przenośnik płytek drukowanych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
154
3.9.6.3 Kryteria znaczników
3
3.9.6.4 Kryteria punktu atramentowego
3
2 Wyznaczanie znaczników
3 Wyznaczanie znaczników
Pozycja X / Y, kąt skrętu średniego opóźnienia PD
dodatkowo: ścinanie, odkształcenie oddzielnie w kierunku X i Y
Formy znaczników Znaczniki syntetyczne: okrąg, krzyżyk, kwadrat, prostokąt,
romb, kontury kołowe, kwadratowe i prostokątne, krzyżyk po-
dwójny
Wzór: dowolny
Powierzchnia znacznika
Miedź
Cyna
Bez utleniania i lakieru blokującego lutowanie
Wybrzuszenie
≤ 1/10 szerokości struktury, zawsze dobry kon-
trast względem otoczenia
Wymiary znaczników syntetycznych
Min. wielkość X/ Y dla koła i prostokąta:
Min. wielkość X/ Y dla pierścienia kołowego i prostokąta:
Min. wielkość X/ Y dla krzyża:
Min. wielkość X/ Y dla podwójnego krzyża:
Min. wielkość X/ Y dla rombu:
Min. szerokość ramki dla pierścienia kołowego i ramki prosto-
kątnej:
Min. szerokość belki/odstęp między belkami da krzyża, po-
dwójnego krzyża:
Maks. wielkość X/ Y dla wszystkich form znaczników:
Maks. szerokość belki dla krzyża, podwójnego krzyża:
Min. tolerancje ogólne:
Maks. tolerancje ogólne:
0,25mm
0,3mm
0,3mm
0,5 mm
0,35mm
0,1mm
0,1mm
3 mm
1,5mm
2% wymiaru znamionowego
20% wymiaru znamionowego
Wymiary wzorów
Min. wielkość
Maks. wielkość
0,5 mm
3 mm
Otoczenie znacznika Wolna przestrzeń wokół znacznika nie jest konieczna, jeżeli w
polu wyszukiwania nie ma podobnej struktury znacznikowej.
Metody - Syntetyczna metoda rozpoznawania znaczników
- Średni poziom szarości
- Metoda histogramowa
- Template Matching
Wielkość form lub struktur
znaczników
Znaczniki syntetyczne
Inne metody
Wymiary znaczników syntetycznych patrz punkt 3.9.6.3
Kryteria
znaczników, strona 154.
Min. 0,3 mm
Maks. 5 mm
Materiał osłaniający Dobrze kryjący
Czas wykrywania Zależnie od metody 20 ms - 0,2 s
