Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.10 Stacjonarne kamery
329
6.10 Stacjonarne kamery
6.10.1 Stacjonarna kamera podzespołów P&P, typ 25 GigE (kamera FC)
Nr kat. 03222727-xx, Stacjonarna kamera podzespołów, typ 25 GigE
6

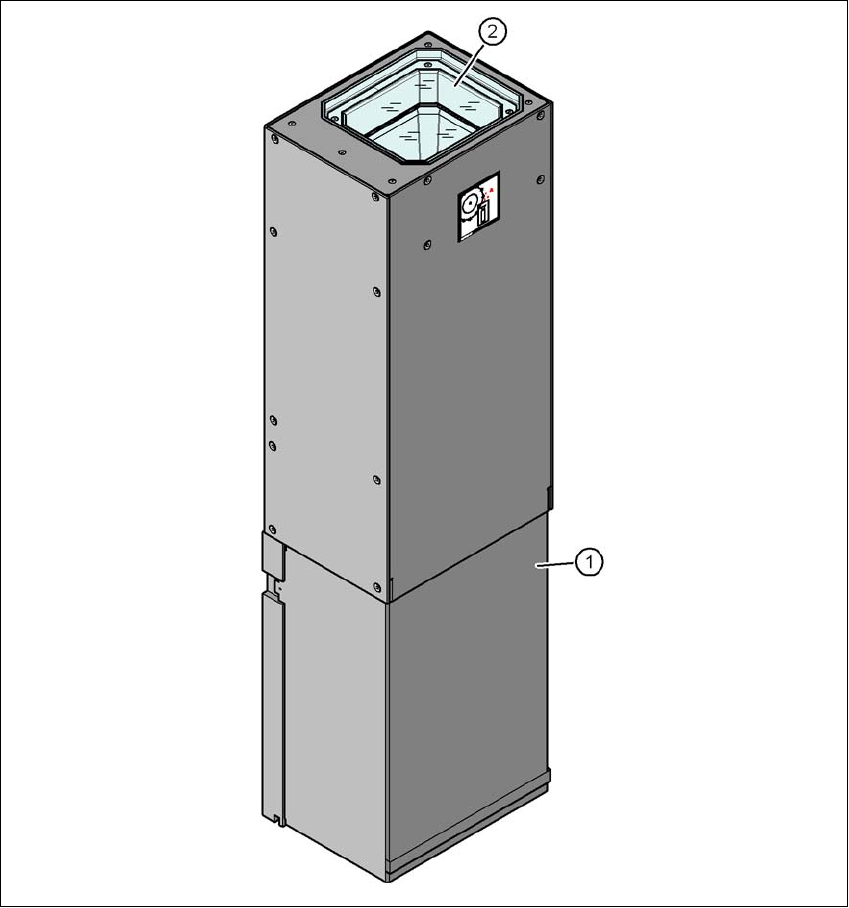

Rys. 6.10 - 1 Stacjonarna kamera podzespołów P&P, typ 25, GigE (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.10.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera podze-
społów instalowana jest w dolnej pozycji.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.10 Stacjonarne kamery Od wersji oprogramowania SR.713.1 Wydanie 12/2020
330
6.10.1.2 Dane techniczne
6
Wymiary podzespołu 0,2 mm x 0,2 mm bis 16 mm x 16 mm przy pomiarze pojedynczym
podzespołu
Gama podzespołów 0402 do SO, PLCC, QFP, podstawka, wtyczka, BGA, podzespoły
specjalne, Bare Die, Flip-Chip, Shield
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,14mm
Min. średnica kulek 0,08mm
Pole widzenia 19,4 mmx19,4 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.10 Stacjonarne kamery
331
6.10.2 Kamera stacjonarna podzespołów P&P, typ 33 GigE
Nr kat. 00588100-xx Stacjonarna kamera głowicowa CPP, typ 33 GigE
6
Rys. 6.10 - 2 Budowa stacjonarnej kamery podzespołów, P&P, typ 33 GigE
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
