5 Zadania do wykonania przy automacie montażowym Instrukcja eksp lo atacji SIPLACE SX1/SX2 edycja V2 i V3 5.2 Elementy obsługowe i wskaźnik owe Od wersji oprogramowania SR .713.1 Wydanie 12/2020 234 5.2.2 Przegląd SIPLAC…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.2 Elementy obsługowe i wskaźnikowe
233
5.2 Elementy obsługowe i wskaźnikowe
5.2.1 Przegląd SIPLACE SX1/SX2 V3
5

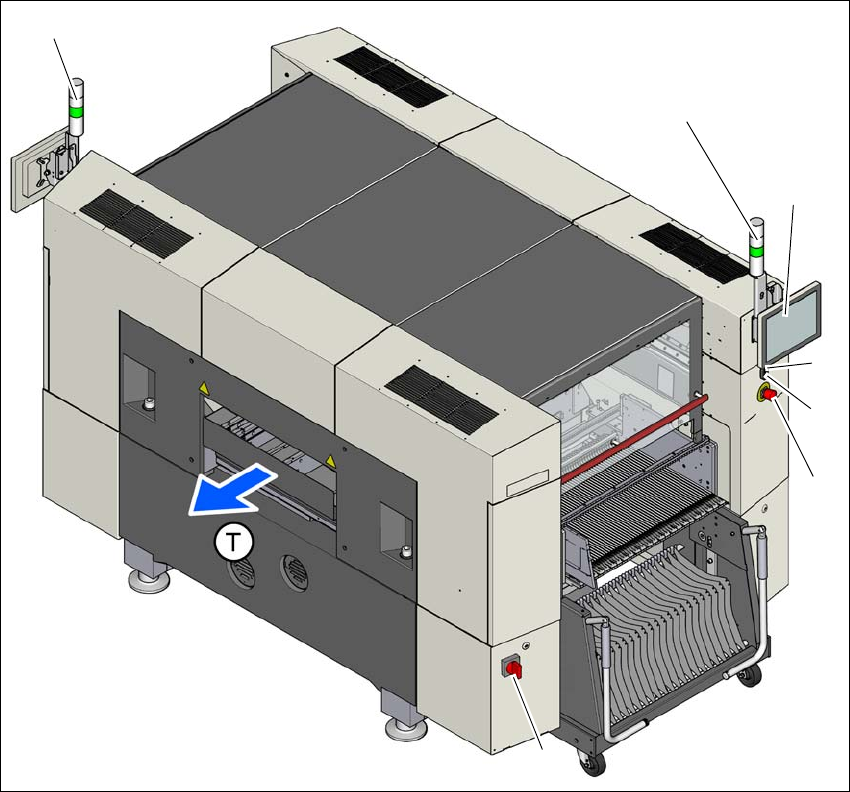

Rys. 5.2 - 1 Elementy obsługowe i wskazujące modeli SIPLACE SX1/SX2 V3
5
(1) Wyłącznik główny (5) Ekran multi-touch
(2) Przycisk uruchamiania (biały) (6) Lampy sygnalizacyjne z sygnałem aku-
stycznym
(3) Przycisk ZATRZYMANIA AWARYJNEGO (T) Kierunek transportu płytek drukowa-
nych
(4) Przycisk zatrzymywania (czarny)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.2 Elementy obsługowe i wskaźnikowe Od wersji oprogramowania SR.713.1 Wydanie 12/2020
234
5.2.2 Przegląd SIPLACE SX1/SX2 V2
5
Rys. 5.2 - 2 Elementy obsługowe i wskazujące modeli SIPLACE SX1/SX2 V2
5
(1) Wyłącznik główny (5) Przycisk zatrzymywania (czarny)
(2) Przycisk uruchamiania (biały) (6) Ekran LCD
(3) Przycisk ZATRZYMANIA AWARYJNEGO (7) Lampy sygnalizacyjne z sygnałem aku-
stycznym
(4) Klawiatura (T) Kierunek transportu płytek drukowa-
nych
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.2 Elementy obsługowe i wskaźnikowe
235
5.2.3 Elementy obsługowe na panelach obsługi automatu montażowego
Wszystkie elementy obsługowe są dostępne dla osób o wzroście nie mniejszym niż 1,40 cm.
Wyłącznik główny 5
Wyłącznik główny służy do włączania i wyłączania zasilania elektrycznego automatu.
Przycisk zatrzymywania (czarny) 5
Czarny przycisk służy do zatrzymywania pracy automatu w trybie montażu płytek drukowanych.
Przycisk uruchamiania (biały) 5
Biały przycisk służy do uruchamiania automatu po włączeniu lub po usunięciu usterek.
Przycisk ZATRZYMANIA AWARYJNEGO 5
Po wciśnięciu przycisk ZATRZYMANIA AWARYJNEGO zaskakuje w pozycji wciśniętej. Zasilanie
elektryczne osi portali, wózków na podzespoły, taśm transportowych i przyrządów do odcinania
taśm jest przerywane, zasilanie napięciowe osi gwiazdowych głowic uzbrajających obniżane.
Przycisk można odblokować przez obracanie.
Ekran dotykowy typu „multitouch” (w modelach SIPLACE SX1/SX2 V3) 5
Po jednej stronie automatu umieszczono płaski ekran o powierzchni szczególnie wrażliwej na do-
tyk „Multi-Touch” (ekran wykrywający dotknięcie kilkoma palcami jednocześnie). W oprogramowa-
niu stacji można wyświetlić klawiaturę do wprowadzania danych.
Ekran LCD (w modelach SIPLACE SX1/SX2 V2) 5
Z każdej strony automatu znajduje się płaski ekran LCD z powierzchnią dotykową (ekran doty-
kowy).
ZAGROŻENIE
Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!
Również po wyłączeniu wyłącznikiem głównym, niektóre podzespoły wewnątrz automatu
przewodzą napięcia grożące śmiercią.
