Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawie nie i uruchomienie Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.2 Infrastrukt ura miejsca ustawienia 193 4.2.2.2 Przyłączenie zasilania pneum atyczn…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.713.1 Wydanie 12/2020
192
4.2.2 Zasilanie sprężonym powietrzem
4

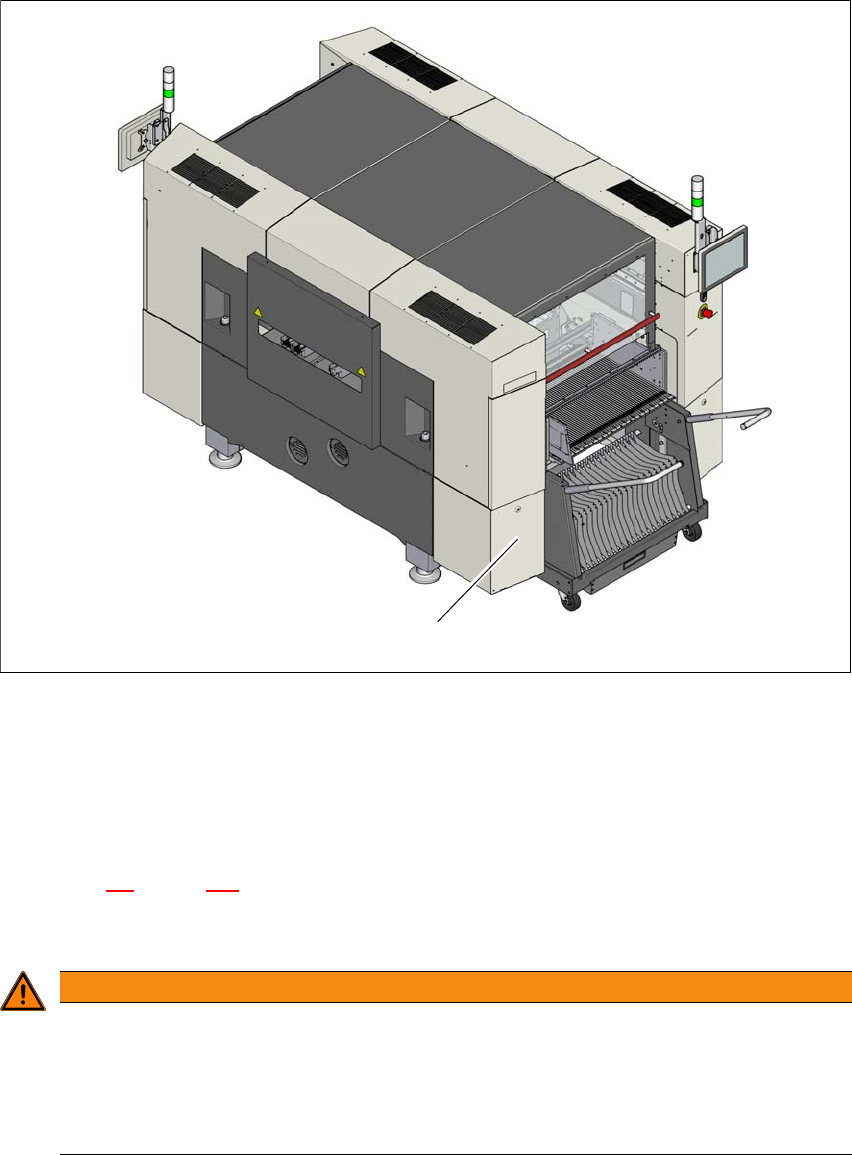

Rys. 4.2 - 1 Umiejscowienie zasilania pneumatycznego w automacie
(1) Pozycja montażowa zasilania sprężonego powietrza
4.2.2.1 Kontrola zasilania sprężonym powietrzem
Sprawdzić, czy zasilanie sprężonym powietrzem odpowiada wymaganiom maszyny (patrz tabela
w rozdziale 3.4
, strona 107).
Zaprotokołuj charakterystykę sprężonego powietrza w miejscu ustawienia.
4
(1)
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
W przypadku przewodów pneumatycznych znajdujących się pod ciśnieniem istnieje nie-
bezpieczeństwo obrażeń!
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powie-
trza.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.2 Infrastruktura miejsca ustawienia
193
4.2.2.2 Przyłączenie zasilania pneumatycznego do automatu
4

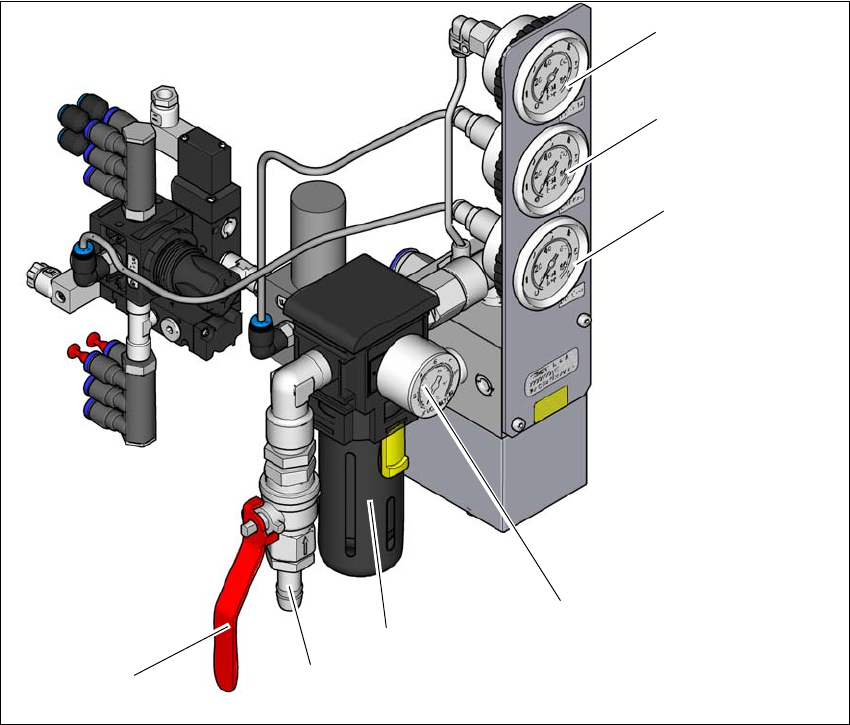

Rys. 4.2 - 2 Zespół pneumatyczny automatu montażowego
Legenda do rysunku 4.2 - 2
(1) Manometr ciśnienia zasilania dla portali 1 i 2
Ciśnienie wymagane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometr ciśnienia zasilania części maszyny
Ciśnienie wymagane: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
Ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(4) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr sprężonego powietrza
(6) Przyłącze sprężonego powietrza
(7) Kurek odcinający w pozycji "OTW."
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.713.1 Wydanie 12/2020
194
4.2.3 Zasilanie elektryczne
4

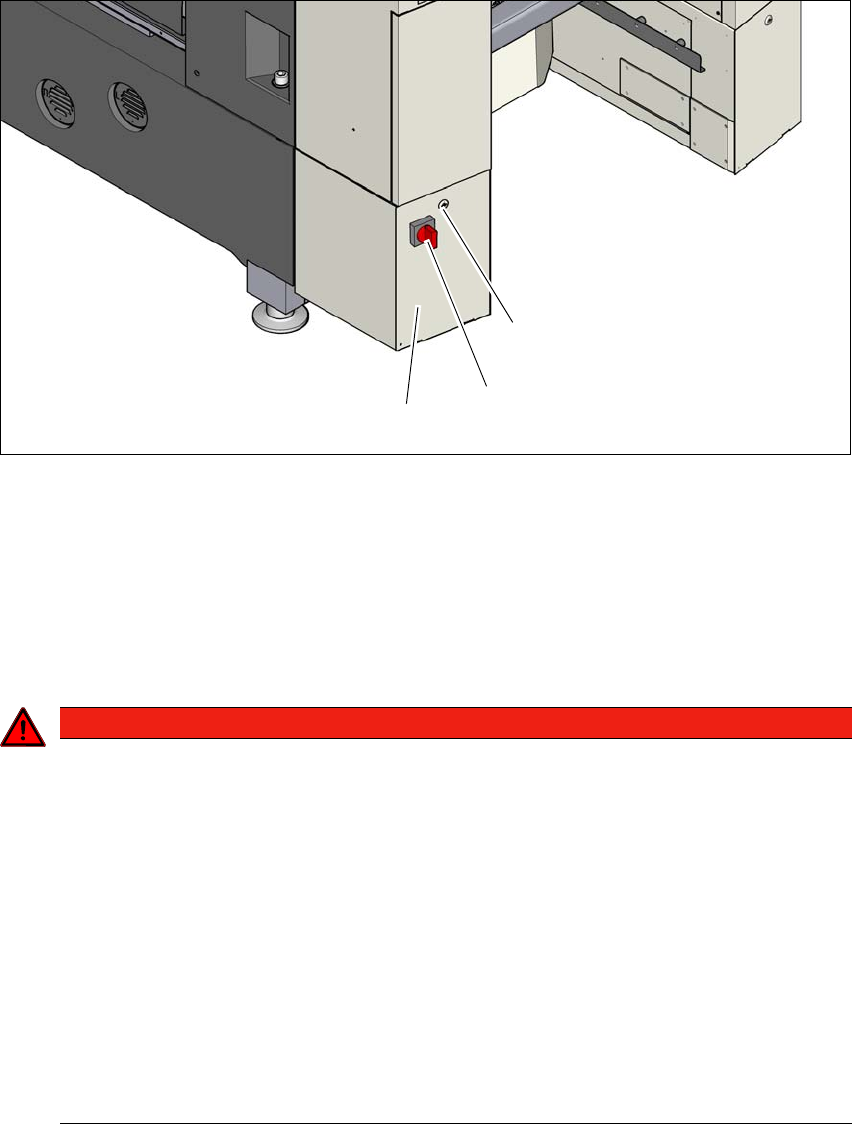

Rys. 4.2 - 3 Umiejscowienie przyłącza prądowego w automacie montażowym
(1) Blokada
(2) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(3) Zasilanie elektryczne za pokrywą
4.2.3.1 Wskazówki ostrzegające przed zagrożeniami
4
(1)
(2)
(3)
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat zasilany jest napięciem sieciowym 3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
lub opcjonalnie
3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz. Części tego urządzenia przewodzą zatem
zagrażające życiu napięcia - nawet przy wyłączonym wyłączniku głównym i wyjętym wty-
ku sieciowym.
Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne ob-
rażenia ciała, a także znaczne straty materialne.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
