5.10.3 Wkładanie modułów podajnikowych X
5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki:
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2, strona
269
) nie zakleszcza się.
Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na rys. 5.10 - 2, strona 269) nie wy-
stępują luźne podzespoły.
5
5
Naciśnij nieco do przodu dźwignię (poz. 4 na rys. 5.10 - 2, strona 269) do otwierania okienka
odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 269). Okienko odbiorcze zostanie przy tym nieco
uniesione.
5
Usunąć luźne podzespoły spod okienka odbiorczego.
Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2, strona269), cofając dźwignię (poz. 4 na
il. 5.10 - 2
, strona 269).
Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-
wiednią dyszą.
5
WSKAZÓWKA
Przed wysypaniem podzespołów z modułu podajnikowego należy opróżnić półkę na
podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 269).
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym taśmie dalej taśmę i odsłania po-
dzespoły.
Nie naciskać dźwigni (poz. 4 na il. 5.10 - 2, strona 269), gdy taśma jest założona.
WSKAZÓWKA
Jeżeli taśma jest już założona, przyciąć ją równo z przednią krawędzią modułu po-
dajnikowego. Powinny być widoczne jeszcze 2 otwory perforacji.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.10 Uzbrajanie modułów podajnikowych
269
Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzaśnij go.
5
Rys. 5.10 - 2 Kontrola modułu podajnikowego X przed zastosowaniem
(1) Uchwyt do wyjmowania
(2) Kołyska folii kryjącej
(3) Okienko pobrania
(4) Dźwignia do unoszenia i zatrzaskiwania okienka odbiorczego
(5) Półka na podzespoły odpadowe
(1)
(2)
(3)
(4)
(5)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
270
5.10.3.2 Stosowanie modułu podajnikowego X do wózka na podzespoły
5

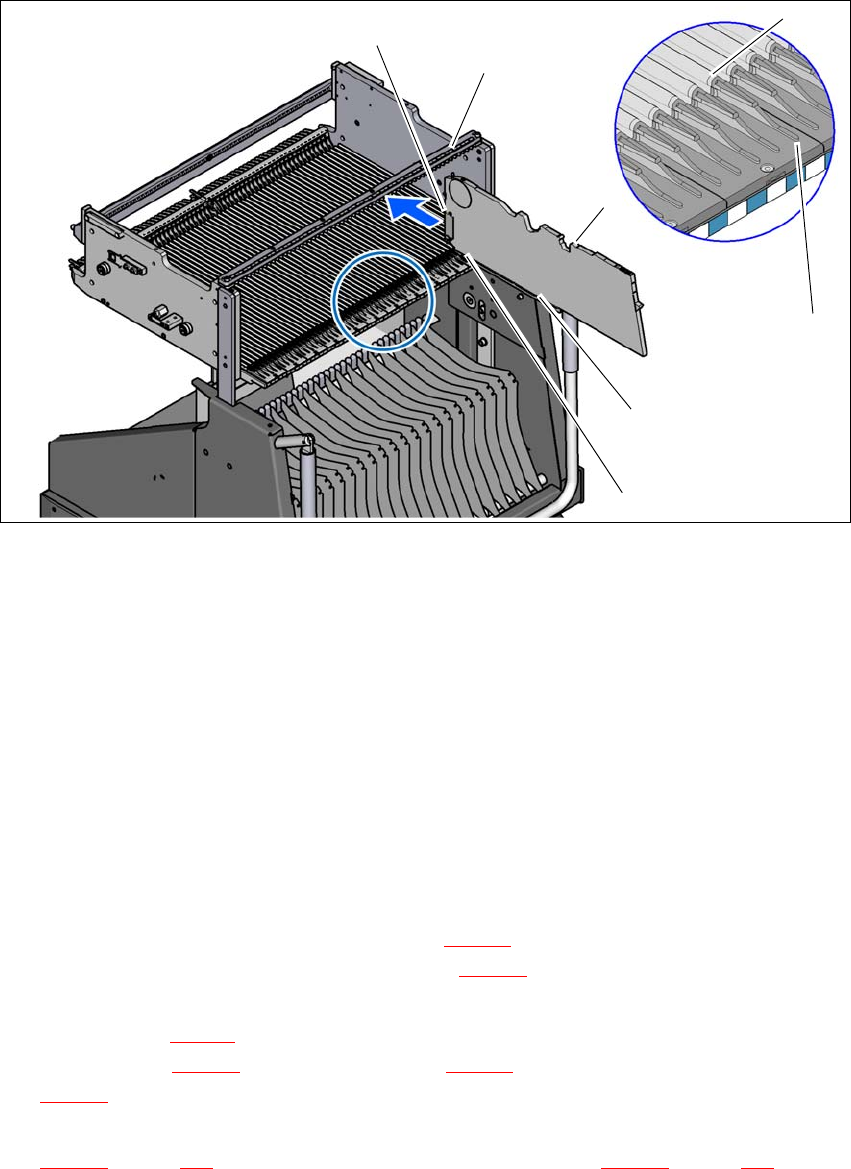

Rys. 5.10 - 3 Stosowanie modułu podajnikowego X do wózka na podzespoły
(1) Przednia prowadnica ślizgowa modułu podajnikowego X
(2) Tylna prowadnica ślizgowa modułu podajnikowego X
(3) Kołek ustalający "tył" na module podajnikowym X
(4) Kołek ustalający "tył" na module podajnikowym X
(5) Wyżłobienia w listwie centrującej na kołek ustalający "tył"
(6) Otwory ustalające na stole na podzespoły na kołek ustalający "przód"
(7) Zapadki ryglujące
(8) Profil prowadzący stołu na podzespoły (profil
Ω)
(9) Element ułatwiający wprowadzanie do modułu podajnikowego
5
Przednią prowadnicę ślizgową (poz. 1 na rys. 5.10 - 3) modułu podajnikowego włożyć w ele-
ment ułatwiający wprowadzanie (poz. 9 na rys. 5.10 - 3
) w stole na podzespoły.
Przytrzymać moduł podajnikowy pionowo i przesunąć go do przodu wzdłuż prowadnicy
(poz. 8 na rys. 5.10 - 3
). Moduł podajnikowy przesuwa się po profilu prowadnicy na przedniej
(poz. 1 na rys. 5.10 - 3
) i tylnej (poz. 2 na rys. 5.10 - 3) prowadnicy ślizgowej (poz. 8 na rys.
5.10 - 3
).
Przesunąć moduł podajnikowy ostrożnie dalej, aż kołek ustalający "przedni" (poz. 4 na rys.
5.10 - 3
, strona 270) wejdzie w otwór centrujący (poz. 6 na rys. 5.10 - 3, strona 270).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
