3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.8 System portali Od wersji oprogramowania SR.713.1 Wydanie 12/2020
140
3.8 System portali
3
3.8.1 Położenie portali
3
Rys. 3.8 - 1 Położenie portali w automacie montażowym SX2
(1) Portal 1
(2) Oś Y, portal 1 i portal 2
(3) Oś Y, portal 1 i portal 2 (przykryty)
(4) Portal 2
(T) Kierunek transportu płytek drukowanych
OSTROŻNIE
Portal przesuwać tylko za uchwyt obsługowy – dotyczy tylko automatu montażowego
SIPLACE SX1/SX2 V3
Uchwyt obsługowy do przesuwania portalu jest obecny tylko w modelach SIPLACE SX1/
SX2 V3. Aby uniknąć uszkodzeń portalu, portal w modelach
SIPLACE SX1/SX2 V3 wolno przesuwać tylko trzymając za uchwyt obsługowy. Patrz poz.
3 na il. 3.8 - 2
, strona 141 lub poz. (4) na il. 3.8 - 3, strona 142.
(1)
(2)
(4)
(3)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.8 System portali
141
3.8.2 Budowa portalu
3
Rys. 3.8 - 2 Budowa portalu - widok uchwytu głowicy
(1) Zamocowanie głowicy z silnikiem liniowym X (część pierwotna)
(2) Silnik liniowy 2 w osi Y z łożyskiem stałym (część pierwotna) i wentylatorem
(3) Uchwyt obsługowy (tylko w modelach SIPLACE SX1/SX2 V3)
(4) System prowadnic z magnesem trwałym (część wtórna silnika liniowego osi X)
(5) Prowadnica przewodów
(6) Uchwyt obsługowy (tylko w modelach SIPLACE SX1/SX2 V3)
(7) Silnik liniowy 1 w osi Y z łożyskiem przesuwnym (część pierwotna) i wentylatorem
(4)
(3)
(1)
(2)
(6)
(5)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.8 System portali Od wersji oprogramowania SR.713.1 Wydanie 12/2020
142
3

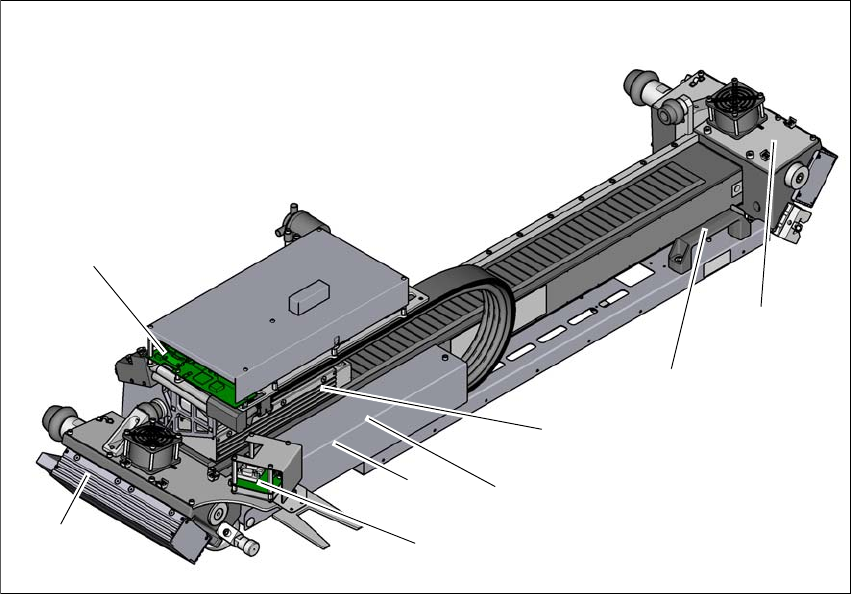

Rys. 3.8 - 3 Budowa osi X - widok uchwytu głowicy
(1) Silnik liniowy 1 w osi Y z łożyskiem przesuwnym (część pierwotna) i wentylatorem
(2) Płytka głowicy z jednostką Head Control Unit
(3) Silnik liniowy 2 w osi Y z łożyskiem przesuwnym (część pierwotna) i wentylatorem
(4) Uchwyt obsługowy (tylko w modelach SIPLACE SX1/SX2 V3)
(5) Silnik liniowy X (część pierwotna)
(6) Interfejs portalowy osi X (pod osłoną)
(7) Interfejs portalowy osi Y (pod osłoną)
(8) Moduł sensorów
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
