5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.713.1 Wydanie 12/2020
276
5.10.4.4 Czujniki splotu
W modułach SIPLACE SmartFeeder można dodatkowo zainstalować czujniki splotu.
Dostępne są także modele SIPLACE SmartFeeder z już zainstalowanymi czujnikami splotu (patrz
rozdział 3.10
, od strony 155).
5.10.5 Uzbrajanie podzespołów na SIPLACE Smart Feeder
Obsługę i uzbrajanie opisano w Job Guides do SIPLACE SmartFeeder X /Xi.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.11 Konieczność zwracania uwagi na wskazania na module podajnikowym
277
5.11 Konieczność zwracania uwagi na wskazania na
module podajnikowym
5
Rys. 5.11 - 1 SIPLACE SmartFeeder X
(1) Pole obsługi - wskazania LED
(2) Wyświetlacz stanu
(2)
(
1)
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.11 Konieczność zwracania uwagi na wskazania na module podajnikowym Od wersji oprogramowania SR.713.1 Wydanie 12/2020
278
5.11.1 Pole obsługi - wskazania LED
Moduły SIPLACE SmartFeeder wyposażone są w diodowy wskaźnik stanu dla każdej ścieżki i
kontroli w celu sygnalizacji stanów roboczych.
5

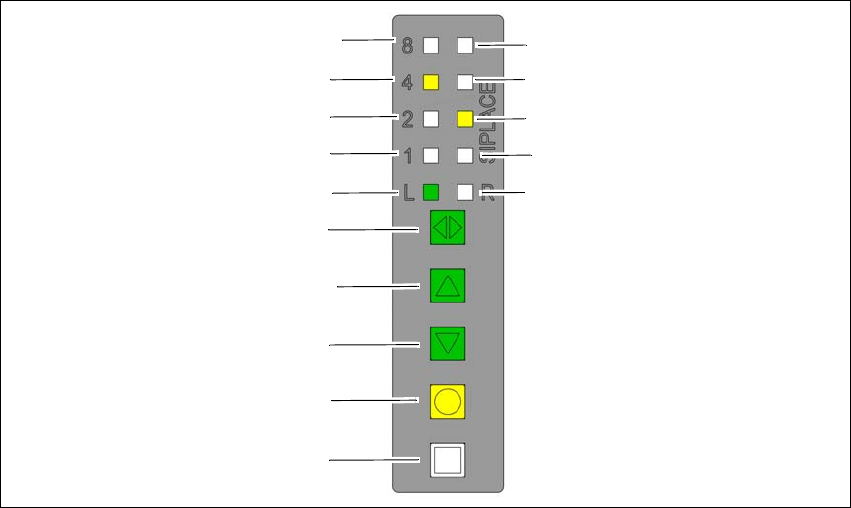

Rys. 5.11 - 2 Przycisk, dioda LED i wskazania stanu: Na przykładzie SIPLACE SmartFeeder 2x8 mm
(1) Przycisk Ustaw
(2) Przycisk Folia
(3) Przycisk Wstecz
(4) Przycisk Do przodu
(5) Przycisk zmiany ścieżki pomiędzy stroną prawą i lewą
(6) LED L lewej ścieżki aktywna
(7) LED wielkości kroku 1 mm lewej ścieżki
(8) LED wielkości kroku 2 mm lewej ścieżki
(9) LED wielkości kroku 4 mm lewej ścieżki
(10) LED wielkości kroku 8 mm lewej ścieżki
(11) LED R prawej ścieżki aktywna
(12) LED wielkości kroku 1 mm prawej ścieżki
(13) LED wielkości kroku 2 mm prawej ścieżki
(14) LED wielkości kroku 4 mm prawej ścieżki
(15) LED wielkości kroku 8 mm prawej ścieżki
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
