Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawie nie i uruchomienie Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu 203 4.3 Ust awienie automatu 4.3.1 Ostrzeżenia 4 4 4 4 4 OSTRZ…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.713.1 Wydanie 12/2020
202
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
WSKAZÓWKA
Wymiana bezpieczników czułych
Bezpieczniki czułe wymieniać wyłącznie na zatwierdzone wkładki bezpiecznikowe!
Bezpiecznik Komponent Prąd [A] Napięcie [V]
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
203
4.3 Ustawienie automatu
4.3.1 Ostrzeżenia
4
4
4
4
4
OSTRZEŻENIE
Przestrzegać obowiązujących przepisów o zapobieganiu wypadkom!
Ustawianiem i uruchamianiem automatu montażowego mogą się zajmować tylko technicy
firmy SIPLACE lub osoby z certyfikatem.
Przestrzegaj obowiązujących przepisów bezpieczeństwa w transporcie ciężkich ła-
dunków.
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń ciała w trakcie prac montażowych pod automa-
tem montażowym!
W trakcie prac montażowych pod automatem montażowym istnieje niebezpieczeństwo
odniesienia obrażeń ciała.
Odpowiednimi środkami dodatkowo zabezpieczyć automat montażowy. Stosowanie
wózka widłowego jako jedynego podparcia jest niedopuszczalne.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń podczas prac montażowych!
Nieprawidłowe pozycjonowanie portali podczas montażu ogranicza swobodę ruchu gło-
wicy i może prowadzić do obrażeń.
Dopilnuj, aby portale znajdowały się nad obszarem transportu płytki drukowanej.
OSTRZEŻENIE
Regulacja wysokości automatu montażowego!
Do regulacji wysokości automatu montażowego potrzebne są dwie osoby:
– jedna osoba wykonuje konieczne prace montażowe
– druga osoba obserwuje stabilność położenia automatu montażowego podniesio-
nego na czas montażu.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Podczas transportu automatu istnieje niebezpieczeństwo zmiażdżenia stóp.
Noś specjalne, wzmocnione obuwie.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
204
4.3.2 Podnoszenie i transport automatu montażowego wózkiem widłowym
4

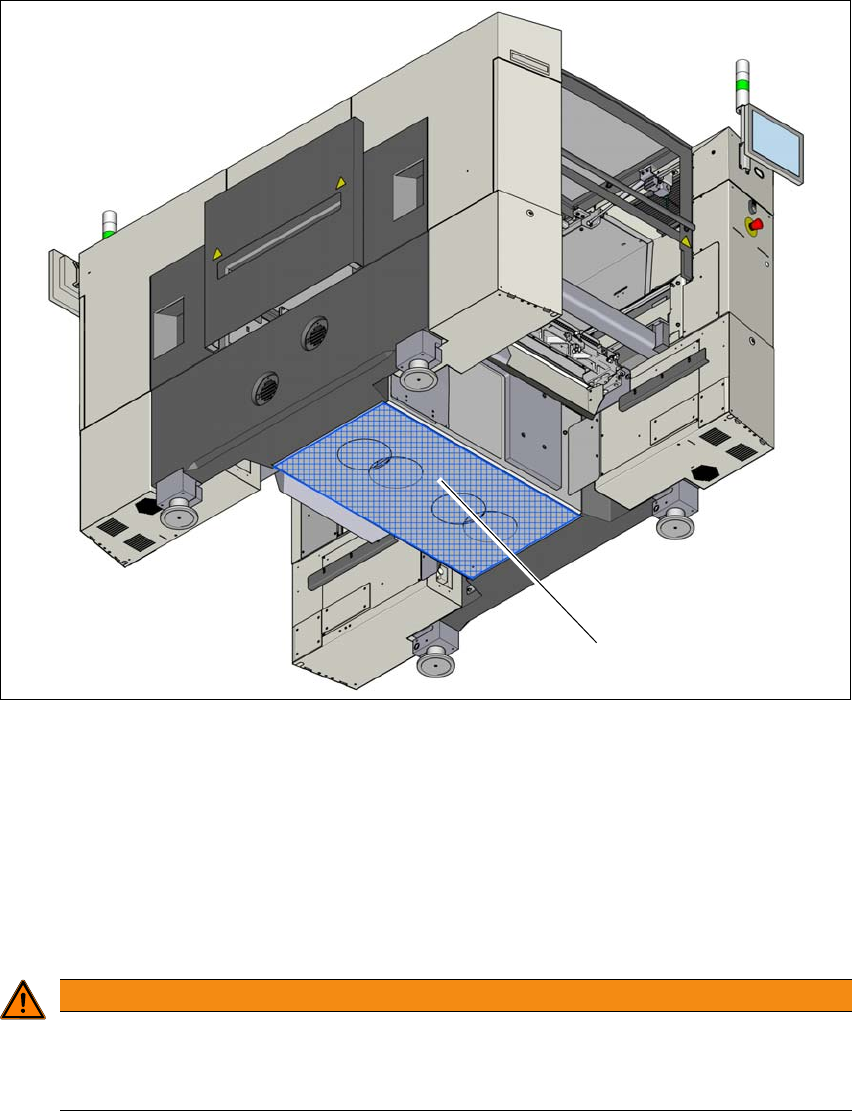

Rys. 4.3 - 1 Powierzchnia podporowa - widły ustawione poprzecznie do kierunku transportu płytek drukowanych
(1) Powierzchnia podporowa wideł wózka
Ustawić wózek widłowy prostopadle do kierunku transportu płytek drukowanych i rozstawić
widły na taką szerokość, aby równomiernie przylegały do powierzchni podporowych auto-
matu montażowego.
Przed podniesieniem automatu montażowego koniecznie zastosować się do poniższych
ostrzeżeń, aby uniknąć nieodwracalnych uszkodzeń automatu:
4
OSTRZEŻENIE
Ustawienie wideł!
– Widły muszą być ustawione równolegle do przenośników płytek drukowanych.
– Widły muszą być ustawione pośrodku automatu montażowego.
(1)
