Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713. 1 Wydanie 12/2020 2.2 Tabliczki o strzegawcze 47 2.2.4 Znaczenie i opis tabliczek ostrzegawczych (w w…

100%1 / 366
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
46

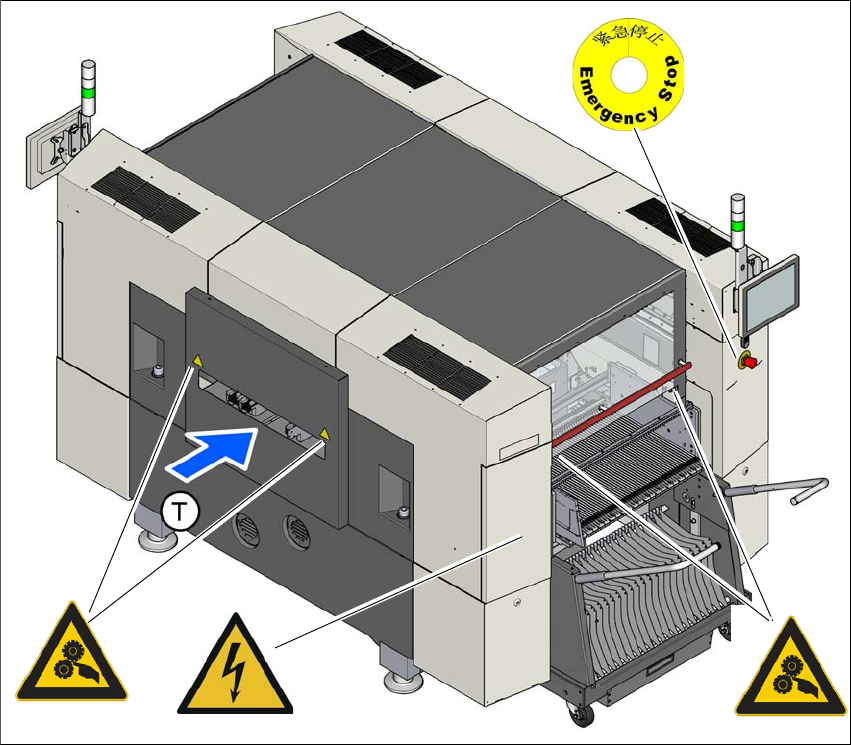

Rys. 2.2 - 4 Tabliczki ostrzegawcze – miejsce montażu modułów 2 – tabliczki w wersji dla Chin
Poz. W 204-CN, nr katalogowy 03149290-01
Poz. W 209-CN, nr katalogowy 03149080 -01
Poz. W 012, nr katalogowy 03155378-01
(T) Kierunek transportu płytek drukowanych
W 204-CN
W 204-CN
W 209-CN
W 012
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
47
2.2.4 Znaczenie i opis tabliczek ostrzegawczych (w wersji dla Chin)
Dla klientów chińskich poniższe tabliczki są inne niż w wersji standardowej (Rest of world).
2.2.4.1 Tabliczka ostrzegawcza W 210-CN
2
Poz. W 209-CN na il. 2.2 - 3, strona 2.2 - 3 i 2.2 - 4, strona 2.2 - 4, nr artykułu 03149080-01
(Liczba sztuk na automat: 2)
2.2.4.2 Tabliczka ostrzegawcza W 204-CN
2
Poz. W 204 na il. 2.2 - 3, strona 45 i 2.2 - 4, strona 46, nr artykułu 03149290-01 (liczba sztuk na
automat montażowy: 8)
2.2.4.3 Tabliczka ostrzegawcza W 004-CN z tabliczką z napisem „Laser”
2
Poz. W 004-CN na il. 2.2 - 3, strona 45, nr artykułu 03155348-01 (liczba sztuk na automat: 1)
Tabliczka ostrzegająca o promieniowaniu laserowym na il. 2.2 - 3
, strona 45, nr kat. 03155432-01
(liczba sztuk na automat: 1)
2
2
2
2
2
2
Tabliczka ostrzegawcza na przycisku ZATRZYMANIA AWARYJ-
NEGO
2
2
2
Ryzyko zgniecenia dłoni
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać w obszar pracy pracującego automatu montażo-
wego.
Nie sięgać do wnętrza sąsiedniego automatu montażowego.
2
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
48
2.2.5 Tabliczki ostrzegawcze na automatach montażowych
Rys. 2.2 - 5 Tabliczki ostrzegawcze na automacie montażowym
2
Poz. W 006, nr katalogowy 03155812-01 (na części bocznej, pośrodku nad portalem Y)
Poz. W 006-P007, nr katalogowy 03155831-01 (z przodu i z tyłu na portalu X)
W 006
W 006-P007
W 006-P007
