5 Zadania do wykonania przy automacie montażowym Instrukcja eksp lo atacji SIPLACE SX1/SX2 edycja V2 i V3 5.15 Dokowanie i odłączanie wózk a na podzespoły Od wersji oprogr amowania SR.713.1 Wydanie 12/2020 284 5.15 Dokow…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.14 Uzupełnianie podzespołów
283
5.14 Uzupełnianie podzespołów
Informacje na temat uzupełniania podzespołów z kodem kreskowym i bez kodu kreskowego są
dostępne w Pomocy online.
W przypadku modułów podajnikowych taśmy zwrócić uwagę, aby zawsze w porę splatać
nową taśmę, tak aby moduły podajnikowe nie opróżniały się całkowicie.
Nie splatać jednak taśm zbyt wcześnie, ponieważ gdy po spleceniu nawinie się koniec starej
taśmy na nową rolkę, może się okazać, że będzie na niej za dużo taśmy, wskutek czego ta-
śma będzie się ześlizgiwać z rolki i zahaczać. Może to w pewnych sytuacjach spowodować
błędy pobierania podzespołów i wydłużyć czasy postoju maszyny.
5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020
284
5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podze-
społy
5
5

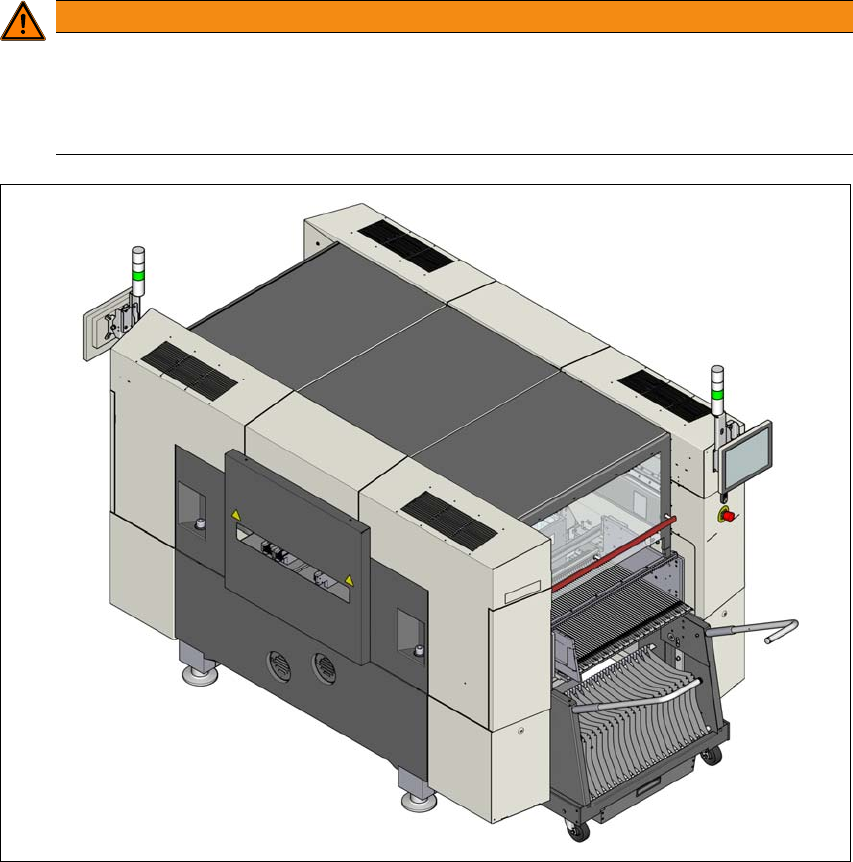

Rys. 5.15 - 1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespoły
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Przy dokowaniu i odłączaniu wózka na podzespoły istnieje niebezpieczeństwo zmiażdże-
nia.
Zawsze przystawiać i odstawiać sam wózek na podzespoły.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 5 Zadania do wykonania przy automacie montażowym
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 5.15 Dokowanie i odłączanie wózka na podzespoły
285
5.15.2 Odłączanie wózka na podzespoły
Wybierz na widoku podstawowym ikonę Moduł podajnikowy... oraz ikonę
Miejsca montażu modułów.
5

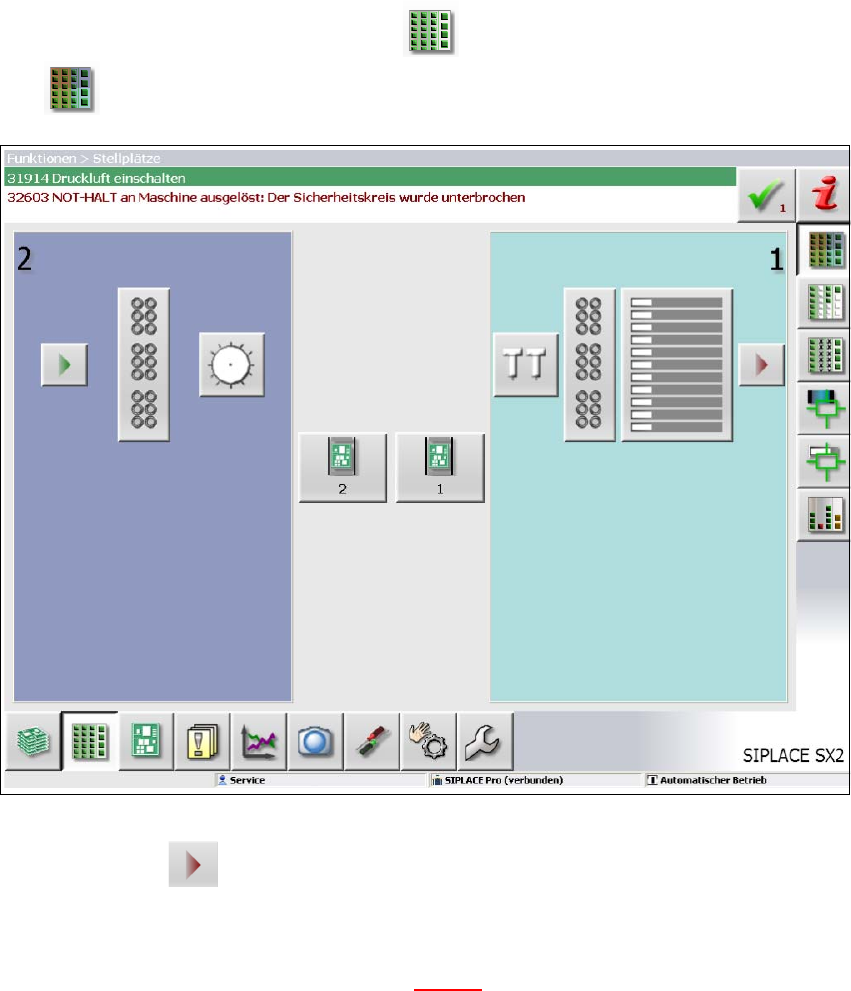

Rys. 5.15 - 2 Miejsca montażu modułów SR GUI
5
Kliknąć ikonę do odblokowania na danym miejscu montażu modułów i odczekać tak
długo, aż blokada otworzy się. Dalsze informacje w pomocy online oprogramowania stano-
wiska.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.15 - 3).
