5 Zadania do wykonania przy automacie montażowym Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.713.1 Wydanie 12/2020
290
5
Rys. 5.15 - 6 Obracanie w dół uchwytów wózka na podzespoły
(1) Przesuwanie tulei do góry
(2) Rozkładanie uchwytów do dołu
(1)
(2)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.1 Zmieniacz pipet
291
6 Rozszerzenia stacji
Możliwe konfiguracje i opcje – patrz odpowiednia specyfikacja automatu SIPLACE.
6
6.1 Zmieniacz pipet
Magazynki są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków
walcowych i ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne
wyznaczanie pozycji. Prawidłowe osadzenie magazynków na korpusie zmieniacza pipet nadzo-
rowane jest mikrołącznikami, aby uniknąć kolizji głowicy montażowej z ewentualnie wystającym
magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeń-
stwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
WSKAZÓWKA
W razie zastosowania opcji SIPLACE Smart Pin Support zmniejsza się maksymalna
liczba magazynków zmieniacza pipet
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.1 Zmieniacz pipet Od wersji oprogramowania SR.713.1 Wydanie 12/2020
292
6.1.1 Zmieniacz pipet do SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Zmieniacz pipet z 4 magazynkami
Nr kat. 03147925-xx Zmieniacz pipet konstrukcja podstawowa CPx krótki
Nr kat. 03101503-xx Magazynek pipet 60xx/40xx z 20 garażami
Nr kat. 03218226-02 Magazynek pipet typu 40xx kpl. / NCS
6

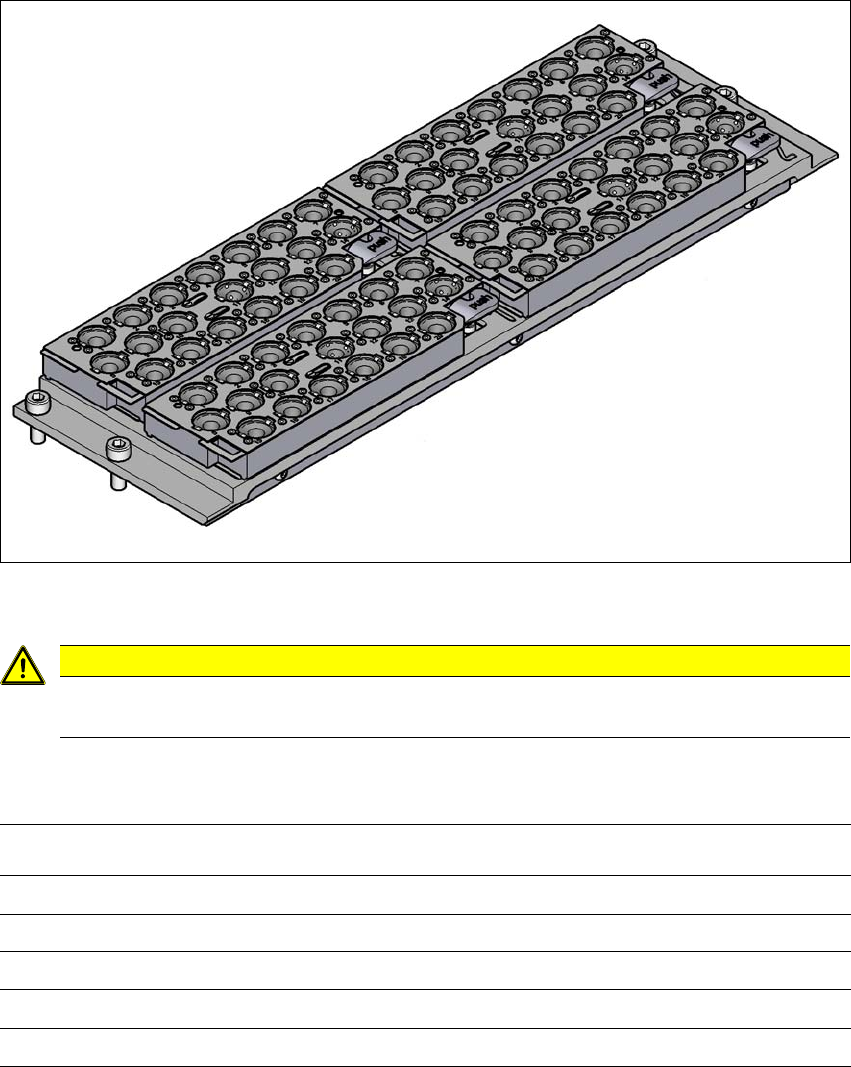

Rys. 6.1 - 1 Zmieniacz pipet do SIPLACE SpeedStar C&P20 P2 / C&P20 P z 4 magazynkami
6
6.1.1.2 Dane techniczne
6
OSTROŻNIE
Magazynek do głowicy SIPLACE SpeedStar należy zastosować tylko razem z gło-
wicą SpeedStar.
Zmieniacz pipet do głowicy SIPLACE SpeedStar
Wymiary gabarytowe (długość x szerokość x wysokość) 314 mm x 94,5 mm x 68,6 mm
Liczba garaży pipet 80
Liczba magazynków pipet 4
Typy pipet C&P20 P2 60xx/40xx
Typy pipet C&P20 P 40xx
