Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713. 1 Wydanie 12/2020 2.2 Tabliczki o strzegawcze 39 2.2 T abliczki ostrzegawcze 2 OSTRZEŻENIE Uszkodzeni…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.1 Wskazówki bezpieczeństwa Od wersji oprogramowania SR.713.1 Wydanie 12/2020
38
2.1.6 Instrukcje bezpieczeństwa dotyczące prac przy odcinaczu taśmy
2
Patrz także podrozdział 2.2.6, strona 50.
2
W tym celu postępować zgodnie z procedurą w instrukcji serwisowej lub Job Card.
OSTRZEŻENIE
Niebezpieczeństwo skaleczenia!
Podczas pracy przy przyrządzie do odcinania taśmy istnieje niebezpieczeństwo skale-
czenia przez ostre noże!
Nosić mocne rękawice ochronne podczas prac przy przyrządzie do odcinania taśmy.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
Podczas pracy przy przyrządzie do odcinania taśmy istnieje niebezpieczeństwo obrażeń
spowodowane przewodami pneumatycznymi znajdującymi się pod ciśnieniem.
W celu wykonania prac przy przyrządzie do odcinania taśmy odłączyć automat od
zasilania elektrycznego i pneumatycznego.
Poczekać, aż ciśnienie robocze spadnie do 0 MPa.
Zwolnić ciśnienie w przewodach pneumatycznych i przyrządzie do odcinania taśmy:
Jeżeli zainstalowany jest zawór odpowietrzający (tylko w modelach SIPLACE
SX1/SX2 V3), otworzyć go.
Jeżeli nie ma zaworu odpowietrzającego (dotyczy modelu SIPLACE SX1/SX2
V2 i wcześniejszych wersji), odłączyć jeden z mniejszych przewodów od trój-
nika przyrządu do odcinania taśmy.
Odłączyć przewody pneumatyczne od przyrządu do odcinania.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
39
2.2 Tabliczki ostrzegawcze
2
OSTRZEŻENIE
Uszkodzenia na tabliczkach ostrzegawczych!
Tabliczki ostrzegawcze mogą zostać uszkodzone lub zniszczone przez agresywne środ-
ki do czyszczenia lub rozpuszczalniki.
Do czyszczenia tabliczek ostrzegawczych nie używaj ostro działających środków
czyszczących ani rozpuszczalników.
Wymieniaj brakujące, uszkodzone lub nieczytelne tabliczki ostrzegawcze.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
40
2.2.1 Tabliczki ostrzegawcze umieszczone na automacie (tabliczki standardowe)

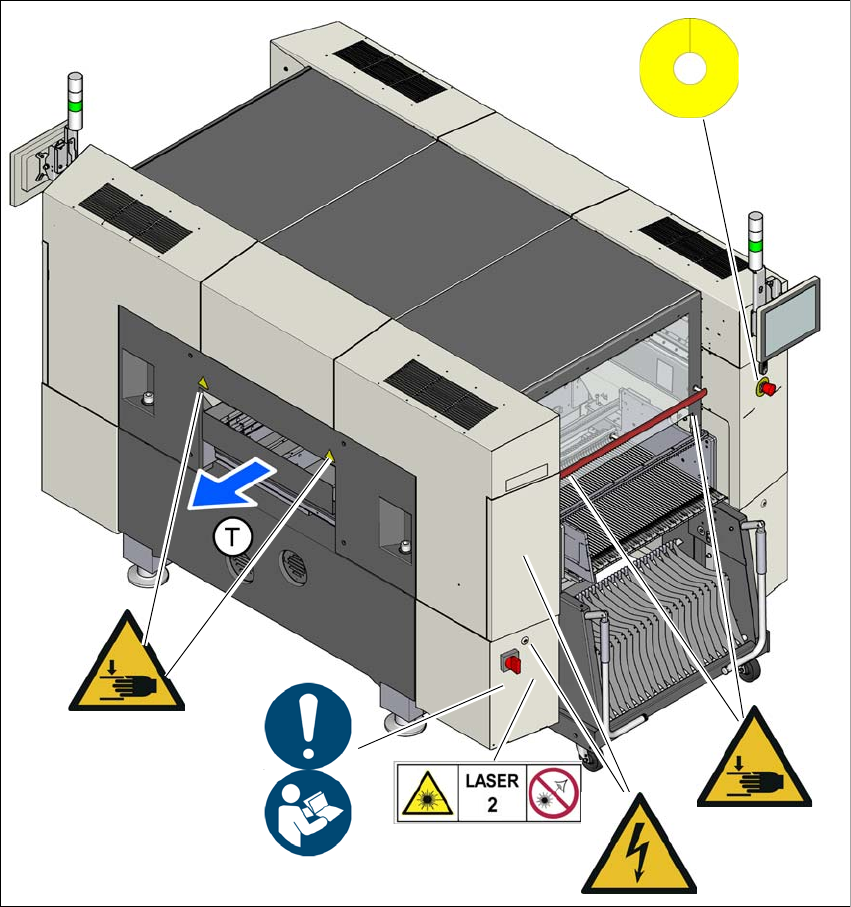

Rys. 2.2 - 1 Tabliczki ostrzegawcze na automacie montażowym – miejsce montażu modułów 1
Poz. M 002, nr katalogowy 03155798-01
Poz. W 024, nr katalogowy 03155346-01
Poz. W 210, nr katalogowy 03009350-01
Poz. W 012, nr katalogowy 03155378-01
Poz. W Laser klasy 2, nr artykułu 03155298-01
(T) Kierunek transportu płytek drukowanych
W 210
W 024
M 002
W 012
W 024
W Laser klasy 2
