Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.2 Infrastruktura miejsca ustawienia
199
4.2.3.5 Przyłączenie do sieci – kabel sieciowy Z wtykiem (konfiguracja 2)
Do automatu montażowego dołączono kabel sieciowy o długości ok. 5 m Z wtykiem CEE czerwo-
nym 16 A (zgodnym z IEC 60309).
4
4

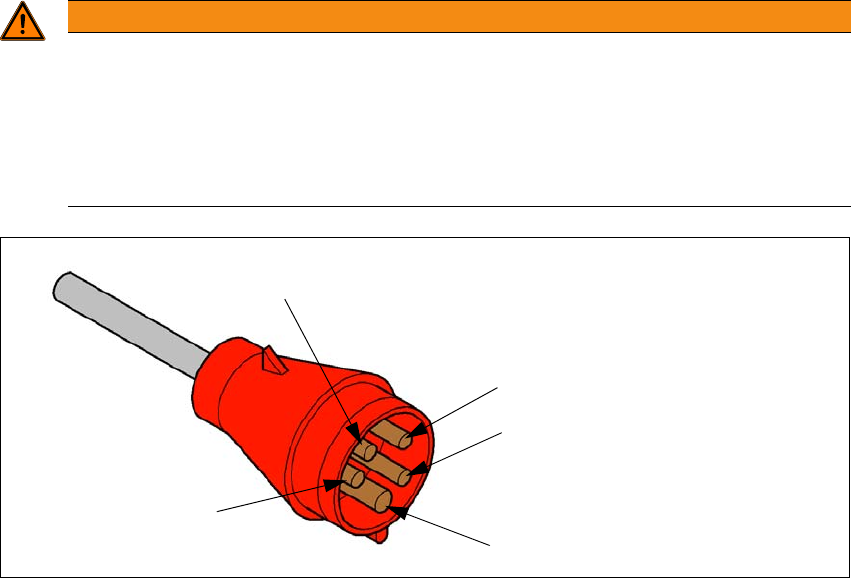

Rys. 4.2 - 5 Obłożenie wtyku CEE
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy. Wykwalifikowanym elektrykiem
jest osoba mająca odpowiednie wykształcenie specjalistyczne, wiedzę i doświadczenie,
umożliwiające jej rozpoznawanie zagrożeń stwarzanych przez elektryczność i unikanie
ich.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
PE
L1
L2
L3
N
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.713.1 Wydanie 12/2020
200
4.2.3.6 Przyłączenie do sieci – kabel sieciowy BEZ wtyku (konfiguracja 3)
Do automatu montażowego dołączono kabel sieciowy o długości ok. 5 m BEZ wtyku.
4
4

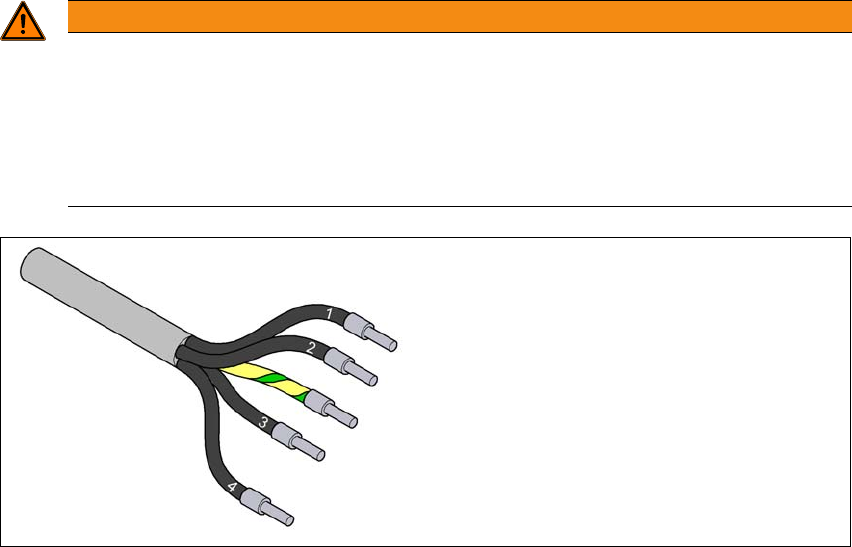

Rys. 4.2 - 6 Oznaczenie żył w przewodzie zasilającym
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy. Wykwalifikowanym elektrykiem
jest osoba mająca odpowiednie wykształcenie specjalistyczne, wiedzę i doświadczenie,
umożliwiające jej rozpoznawanie zagrożeń stwarzanych przez elektryczność i unikanie
ich.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.2 Infrastruktura miejsca ustawienia
201
4.2.3.7 Przegląd bezpieczników czułych
4

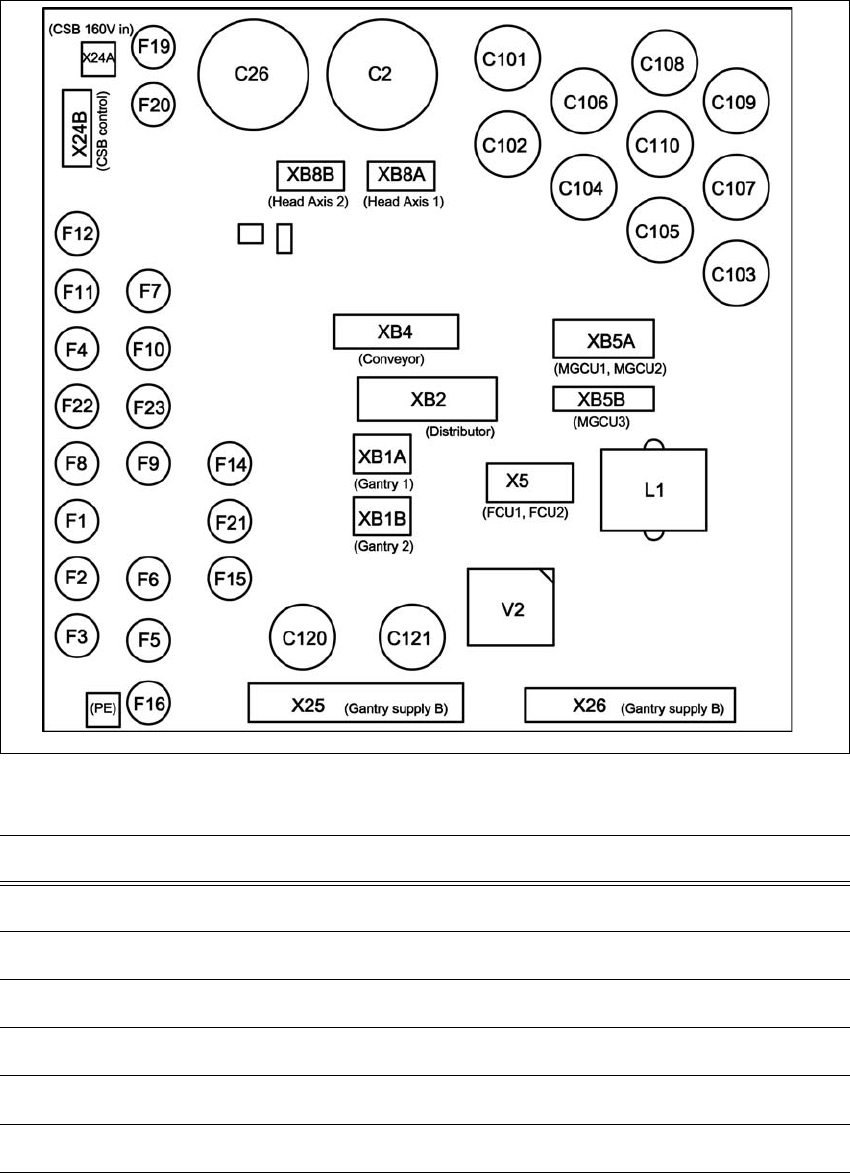

Rys. 4.2 - 7 Przegląd bezpieczników czułych
4
Bezpiecznik Komponent Prąd [A] Napięcie [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 PC stacji 6,3 27
F6 PC opcjonalny 6,3 27
