Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
155
3.10 Moduły podajnikowe X
W modelach SIPLACE SX1/SX2 zastosowano moduły SIPLACE SmartFeeder X oraz SIPLACE
SmartFeeder Xi. Wyszczególnione moduły podajnikowe taśmy SIPLACE są kompatybilne ze sto-
łami na podzespoły SIPLACE SX1/SX2. Istotnymi cechami modułów podajnikowych taśmy
SIPLACE są: wysoka precyzja pozycja odbierania, programowalność online oraz prosta obsługa
przy wymianie modułów podajnikowych podczas procesu montażu. Moduły podajnikowe są zasi-
lane prądem bezstykowo, przez interfejs indukcyjny. Każdy moduł podajnikowy komunikuje się ze
sterownikiem modułów (FCU) za pośrednictwem dwóch kanałów optoelektronicznych (światłowo-
dów). Oba złącza tworzą zespół EDIF (interfejs energii i danych).
3.10.1 Moduły podajnikowe taśmy SIPLACE
3.10.1.1 Materiał taśmy
Gama szerokości taśm sięga od 4 mm do 104 mm. Materiał taśmy to blister lub papier. Ponadto
mogą być przetwarzane taśmy z trwale przyczepną folią kryjącą (folia PSA).
Za podstawę do projektowania modułów podajnikowych taśmy przyjęto następujące normy taśm:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2
3
3.10.1.2 Ręczne wyjmowanie nieodebranych kondensatorów tantalowych
Aby kondensatory tantalowe w razie błędów w pobieraniu nie spowodowały zapalenia się mate-
riału taśmy podczas jej cięcia, interfejs użytkownika został rozszerzony o opcję "W razie błędu od-
bioru natychmiast zatrzymaj". W tym celu opcja ta musi być uaktywniona w SIPLACE Pro. W
automacie montażowym nieodebrany podzespół jest jednokrotnie taktowany, a następnie pozo-
staje w taśmie gotowy do pobrania. Ścieżka jest nieaktywna, operator zostaje poinformowany za
pomocą komunikatu o błędzie, aby zdjąć podzespół tantalowy z taśmy. Jeżeli istnieje ścieżka za-
stępcza, automat kontynuuje montaż. Operator ma natomiast możliwość zatrzymania automatu i
usunięcia tantalowego podzespołu elektronicznego. Jeżeli nie ma ścieżki zastępczej i nie jest
możliwy montaż innych podzespołów, automat pozostaje zatrzymany. Także w tym miejscu ope-
rator może wyjąć podzespół tantalowy i skwitować błąd. Po restarcie automatu przez operatora
montaż jest kontynuowany a podzespoły elektroniczne są pobierane ze zwolnionej ścieżki.
3
WSKAZÓWKA
Ta funkcja programowa jest bardzo użyteczna także przy uzbrajaniu drogimi podzespoła-
mi.
Przestrzegać również wskazówek bezpieczeństwa dla kondensatorów na bazie
proszku metalowego (patrz rozdział 2.5.3
, strona 69).
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
3.10 Moduły podajnikowe X Od wersji oprogramowania SR.713.1 Wydanie 12/2020
156
3.10.1.3 Wygląd modułów podajnikowych SIPLACE SmartFeeder X
Poniższa ilustracja pokazuje wygląd modułów podajnikowych SIPLACE SmartFeeder X.
3

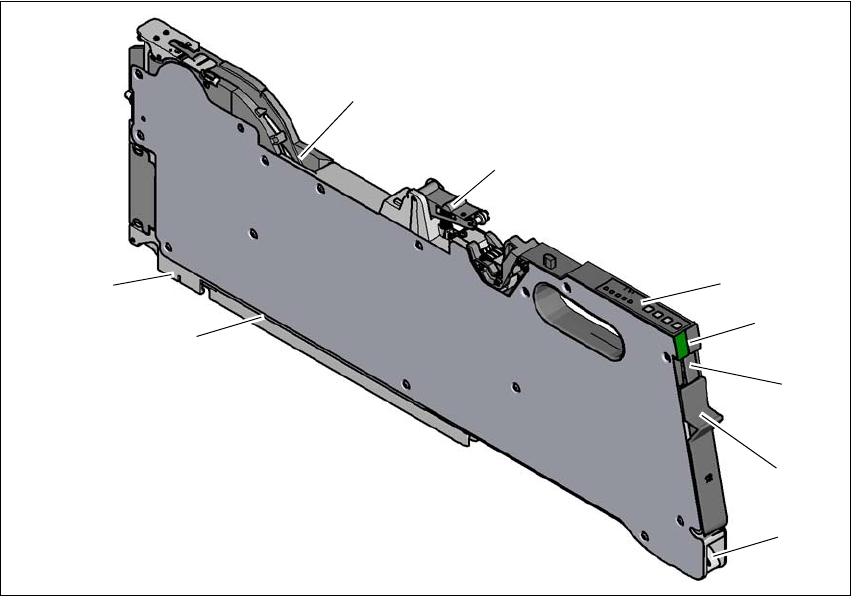

Rys. 3.10 - 1 SIPLACE SmartFeeder X
(1) Otwór wlotowy do kanału prowadzącego taśmy ze sprężyną taśmy
(2) Klapka do pojemnika na folię kryjącą
(3) Uchwyt do wyjmowania, zatrzaśnięty
(4) Wyświetlacz stanu
(5) Pole obsługi - wskazania LED
(6) Kołyska folii
(7) Otwór wylotowy kanału prowadzącego taśmy
(8) Przednia prowadnica ślizgowa
(9) Tylna prowadnica ślizgowa
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 3.10 Moduły podajnikowe X
157
3.10.1.4 Wygląd modułów podajnikowych SIPLACE SmartFeeder Xi
3
Poniższa ilustracja pokazuje wygląd modułu SIPLACE SmartFeeder Xi na przykładzie SIPLACE
SmartFeeder 2 × 8 mm Xi. Moduł SIPLACE SmartFeeder Xi można rozpoznać po ukośnie żłob-
kowanej powierzchni uchwytu odbiorczego.
3
Rys. 3.10 - 2 SIPLACE SmartFeeder 2 × 8 mm Xi
(1) Otwór wlotowy do kanału prowadzącego taśmy ze sprężyną taśmy
(2) Klapka do pojemnika na folię kryjącą
(3) Uchwyt odbiorczy, zatrzaśnięty (żłobkowana powierzchnia)
(4) Wyświetlacz stanu
(5) Pole obsługi - wskazania LED
(6) Kołyska folii
(7) Otwór wylotowy kanału prowadzącego taśmy
(8) Przednia prowadnica ślizgowa
(9) Tylna prowadnica ślizgowa
WSKAZÓWKA
Maksymalna prędkość uzyskiwana z zastosowaniem modułów SIPLACE SmartFeeder
Xi.
SpeedStar C&P20 P2 maksymalną prędkość osiąga tylko w razie zastosowania modułu
SIPLACE SmartFeeder Xi.
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
