4 Ustawienie i uruchomienie Instr ukcja eksploatacji SIPLACE SX1/ SX2 edycja V2 i V3 4.3 Ustawienie automatu Od wersj i oprogramowania SR.713.1 Wydanie 12/2020 208 4.3.6 Wymiana łap maszyny (adapter wysokości) Automat mo…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
207
4.3.5 Narzędzia i środki pomocnicze
Do regulacji wysokości automatu montażowego potrzebne są następujące narzędzia i środki po-
mocnicze:
– klucz płasko-oczkowy rozm.19, nr kat. 03111261-01 (nowy)
– lub opcjonalnie: otwarty klucz oczkowy dwustronny, rozwartość 20, art. 03080496-01
– klucz dynamometryczny ze skalą regulacyjną, art. 03080498-01 i przedłużacz 1/2 cala, nr art.
03080499-01
– końcówka wkrętaka sześciokątnego o wielkości 12, nr art. 03080501-01
– końcówka wkrętaka sześciokątnego o wielkości 14, nr art. 03080502-01
– sześciokątne klucze kołkowe do śrub imbusowych, do zabezpieczania łap maszyny za po-
mocą wkręta ustalającego
– poziomnica do wałów (dokładność 0,02 mm/m), nr art. 00353825-01
– przyrząd do pomiaru ustawienia maszyny, nr art. 03075826-01
do przykładania na portalach poziomnicy służącej do ustawiania maszyny.
4
– 2 sprawdziany do ustawiania maszyn SX, kompletne, nr art. 03077785-01
– 1 sprawdzian do ustawiania maszyn SX, kompletny, nr art. 03077777-01
do ustawiania współosiowości przenośników płytek drukowanych
4
– Wózek widłowy (specyfikacja patrz 4.1.4.3 na stronie 186).
– System transportowy na poduszce powietrznej:SIPLACE HSxx, nr art. 00119002-S01
(opcja)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.3 Ustawienie automatu Od wersji oprogramowania SR.713.1 Wydanie 12/2020
208
4.3.6 Wymiana łap maszyny (adapter wysokości)
Automat montażowy stoi na 4 łapach maszynowych (adapterach wysokości) (patrz poz. 1 na il.
4.3 - 2, strona 208)
Dla różnych wysokości przenośników płytek drukowanych istnieją odpowiednie adaptery wysoko-
ści.
4
Rys. 4.3 - 2 Adapter wysokości automatu montażowego
(1) Śruba z łbem sześciokątnym do regulacji wysokości
(2) Karb do zabezpieczenia przed spadnięciem (śruba zabezpieczająca)
(3) Różne wymiary adaptera wysokości
– Adapter wysokości dla przenośnika płytek drukowanych o wysokości 900 (nr artykułu
03067048-xx)
– Adapter wysokości dla przenośnika płytek drukowanych o wysokości 930 (nr artykułu
03067046-xx)
– Adapter wysokości dla przenośnika płytek drukowanych o wysokości 950 (nr artykułu
03065876-xx)
(3)
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.3 Ustawienie automatu
209
4

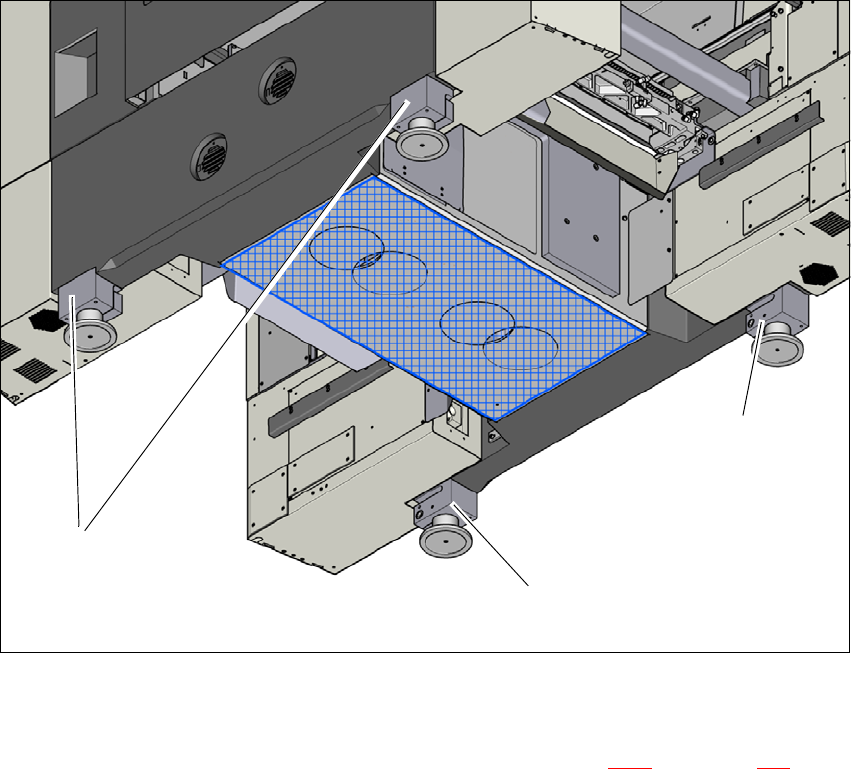

Rys. 4.3 - 3 Łapy maszynowe (adaptery wysokości) automatu montażowego
(1) 4 adaptery dla różnych wysokości
Wsunąć widły wózka widłowego pod automat montażowy. Patrz 4.3.2, na stronie 204.
Podnieść automat wózkiem widłowym na wysokość ok. 35 cm. Dzięki temu można wycią-
gnąć adapter wysokości w kierunku do dołu.
(1)
(1)
(1)
