2 Bezpieczeństwo eksploatacji Inst rukcja eksploatacji SIPL ACE SX 1/SX2 edycja V2 i V3 2.6 Urządzenia zabezpieczające O d wersji oprogramowania SR.713.1 Wydanie 12/2020 78 2.6.2 Osłona przed sięganiem na przenośniku pły…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
77
Funkcja 2
Jeżeli jeden z kołpaków zostanie otwarty w górę, następuje natychmiastowe odłączenie zasilania
osi portali. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Zamknij
osłonę".
Zamknąć kołpaki i nacisnąć przycisk uruchamiania (poz. 1 na rys. 2.6 - 2), w celu kontynuacji
uzbrajania.
2
Rys. 2.6 - 2 Położenie przycisków uruchamiania i zatrzymywania w automacie montażowym
(1) Przycisk uruchamiania (biały) na automacie montażowym
(2) Przycisk zatrzymywania (czarny) na automacie montażowym
2
WSKAZÓWKA
W modelach SIPLACE SX1/SX2 V2
Panel obsługi SIPLACE SX1/SX2 widoczny jest w Rozdział 6.16 na stronie 338.
(2)
(1)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
78
2.6.2 Osłona przed sięganiem na przenośniku płytek drukowanych
Osłona przed sięganiem na przenośniku płytek drukowanych zapobiega sięganiu do pracującego
automatu montażowego.
Jeżeli automat montażowy SIPLACE SX1/SX2 będzie pracować poza linią, trzeba zamontować
osłonę przed sięganiem na przenośniku wprowadzającym i wyprowadzającym automatu monta-
żowego.
2

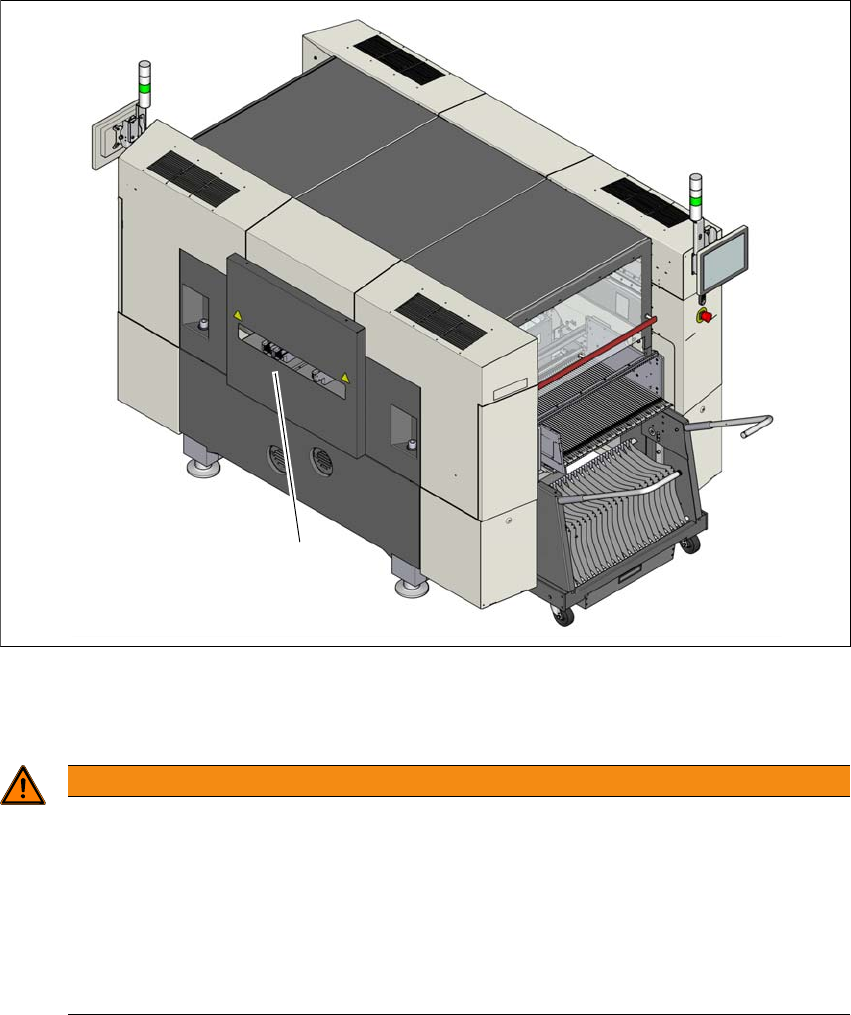

Rys. 2.6 - 3 Osłona przed sięganiem w automacie montażowym SX1/SX2
(1) Osłona przed sięganiem
2
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Brak osłony przed sięganiem może przy sięganiu do przenośnika płytek drukowanych
spowodować urazy ramion i dłoni.
Automat montażowy SIPLACE SX1/SX2 pracujący poza linią wolno użytkować wy-
łącznie z osłonami przed sięganiem zamontowanymi na przenośniku wprowadzają-
cym i wyprowadzającym.
Użytkownik musi zadbać o to, aby osłona przed sięganiem była zamontowana.
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
79
Zamontować osłonę przed sięganiem (1) na przenośniku wprowadzającym i wyprowadzają-
cym.
Używając podłużnych otworów ustawić taką wysokość na zewnętrznej blasze, aby – w zależ-
ności od produktu – niemożliwe było sięganie z dołu do przenośnika płytek drukowanych.
Ustawić taką wysokość na wewnętrznej blasze, aby – w zależności od produktu – niemożliwe
było sięganie z dołu do przenośnika płytek drukowanych.
Wysokość musi być ustawiona tak, aby możliwy był bezpieczny transport płytki drukowanej z
podzespołami elektronicznymi.
2
WSKAZÓWKA
Maksymalna wysokość płytki drukowanej
Przestrzegać maksymalnej wysokości płytki obwodu drukowanego z najwyższym
podzespołem.
