1 Wprowadzenie Instrukcja eksplo atacji SIPLACE SX1/SX2 edycja V2 i V3 1.3 Opis automatu montażowego Od wersji oprogramowania SR.713.1 W ydanie 12/2020 26 1.3.3 Numer seryjny automatu montażowego Numer seryjny automatu m…
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 1 Wprowadzenie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 1.3 Opis automatu montażowego
25
1.3.2.2 SIPLACE SX1/SX2 V2
1
SIPLACE SX +
Portal Głowice
1
C&P20 P CPP_L
CPP_H (High)
*a
bez kamery stacjonarnej
TH
*b
SIPLACE SX + Prepared
Portal Głowice
1
C&P20 P CPP_L
CPP_H
a
z kamerą stacjonarną
CPP_H
a
bez kamery stacjonarnej
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
bez kamery stacjonarnej
TH
b
CPP_H TH
b
SIPLACE SX1
Portal Głowice
1
C&P20 P CPP_L
CPP_H
a
z kamerą stacjonarną
CPP_H
a
bez kamery stacjonarnej
TH
b
TH
b
Z zestawem aktualizacyjnym, przez serwis SIPLACE
2
C&P20 P CPP_L
CPP_H
a
bez kamery stacjonarnej
TH
b
CPP_H TH
b
SIPLACE SX1 Prepared
Portal
Głowice
1
C&P20 P CPP_L
CPP_H
a
z kamerą stacjonarną
CPP_H
a
bez kamery stacjonarnej
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
bez kamery stacjonarnej
TH
b
CPP_H TH
b
SIPLACE SX 2
Portal Głowice
1
C&P20 P CPP_L
CPP_H
a
z kamerą stacjonarną
CPP_H
a
bez kamery stacjonarnej
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
bez kamery stacjonarnej
TH
b
CPP_H TH
b
*)a CPP w pozycji montażowej położonej wysoko, TH i kamera stacjonarna wymagają zewnętrznej pozycji stołu
*)b CPP z kamerą stacjonarną wymaga CPP w pozycji montażowe wysokiej i zewnętrznej pozycji stołu
1 Wprowadzenie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
1.3 Opis automatu montażowego Od wersji oprogramowania SR.713.1 Wydanie 12/2020
26
1.3.3 Numer seryjny automatu montażowego
Numer seryjny automatu montażowego znajduje się po wewnętrznej stronie stojaka maszyny w
miejscu montażu modułów 1.
1

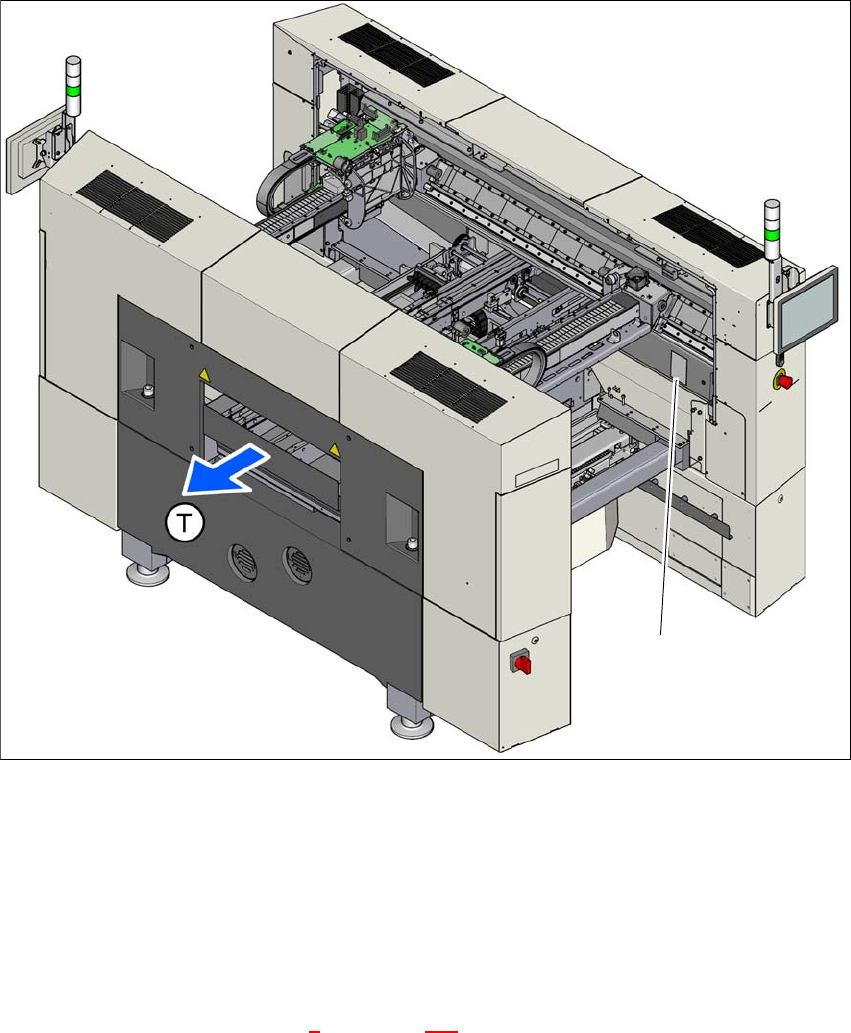

Rys. 1.3 - 1 Lokalizacja tabliczki znamionowej z nr seryjnym
(T) Kierunek transportu
(1) Tabliczka znamionowa
1.3.4 Deklaracja zgodności WE
Produkt opisany w tej instrukcji jest zgodny z przepisami oraz normami odpowiednich Deklaracji
zgodności typu WE. Patrz rozdział 8
, na stronie 343,
(1)
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 1 Wprowadzenie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 1.3 Opis automatu montażowego
27
1.3.5 Zastosowanie zgodne z przeznaczeniem
Produkt może być stosowany tylko do aplikacji przewidzianych w katalogach i w opisach technicz-
nych, tzn. do montażu podzespołów SMD i tylko w połączeniu z urządzeniami i częściami innych
producentów, zalecanymi lub dopuszczonymi przez ASM Assembly Systems GmbH&Co.KG.
Inne lub wykraczające poza podane zastosowanie uznawane jest za niezgodne z przeznacze-
niem.
Firma ASM Assembly Systems GmbH&Co.KG nie ponosi odpowiedzialności za mogące wystą-
pić szkody, ani nie udziela gwarancji na prawidłową pracę komponentów w przypadku stosowania
niezgodnego z przeznaczeniem.
Użycie zgodne z przeznaczeniem obejmuje także przestrzeganie wszystkich wskazówek zawar-
tych w instrukcji eksploatacji.
Niezawodna i bezpieczna eksploatacja produktu wymaga prawidłowego transportu, składowania,
ustawiania i montażu oraz starannej obsługi i utrzymania.
1.3.6 Stosowanie niezgodne z przeznaczeniem
Przy stosowaniu niezgodnym z przeznaczeniem mogą wystąpić zarówno niebezpieczeństwo
uszczerbku na zdrowiu i utraty życia, jak i szkód materialnych. Z tego względu użycie niezgodne
z przeznaczeniem jest zabronione. Firma ASM Assembly Systems GmbH&Co.KG nie przejmuje
odpowiedzialności za mogące wystąpić szkody, ani nie udziela gwarancji na prawidłową pracę i
funkcjonowanie komponentów w przypadku stosowania niezgodnego z przeznaczeniem.
Do niezgodnego z przeznaczeniem stosowania automatu zalicza się przykładowo
– eksploatację automatu montażowego z odłączonymi lub usuniętym urządzeniami zabezpie-
czającymi.
– montaż podzespołów niezgodnych z dopuszczoną specyfikacją,
– użycie innych niż dopuszczone modułów podajnikowych podzespołów,
– użycie niedopuszczonych akcesoriów i modułów dodatkowych,
– obsługę automatu montażowego przez niewykwalifikowany personel.
– eksploatację automatu do uzbrajania bez osłony przed sięganiem ("Dummy Feeder") na wy-
padek, gdy nie wszystkie miejsca montażu modułów są wyposażone w moduły podajnikowe,
– Niejednoznaczne przyporządkowanie elektrycznych przewodów przyłączeniowych do każ-
dego automatu oraz zainstalowanych opcji,
– jednoczesne przebywanie więcej niż jednej osoby podczas uzbrajania uzupełniającego na
miejscu montażu modułów dla wózka na podzespoły,
– wchodzenie pracowników na pokrywy i osłony.
