4.2.3.3 Zasilanie elektryczne – specyfikacja
Dla kabla sieciowego automatu montażowego możliwe są następujące konfiguracje:
(1) Bez
kabla sieciowego
(2) 5 × 4 mm² Z wtykiem CEE czerwonym 16 A (zgodnym z IEC 60309)
do napięcia sieciowego 3 × 380 V~ maks. 3 × 415 V ±10% 50/60 Hz
(3) 5 × 4 mm² BEZ wtyku do 3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz lub napięcie sieciowe
3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
4
OSTRZEŻENIE
Przekrój poprzeczny i długość kabla sieciowego
Przekrój poprzeczny i długość kabla sieciowego mają wpływ na Short-Circuit-Current-Ra-
ting (SCCR) automatu
montażowego.
Przy wymianie kabla sieciowego nie wolno ani zwiększać przekroju poprzecznego żyły,
ani skracać długości przewodu.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji muszą być jedno-
znacznie oznakowane i musi istnieć możliwość ich jednoznacznego przyporządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 4 Ustawienie i uruchomienie
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 4.2 Infrastruktura miejsca ustawienia
197
4.2.3.4 Przyłączenie do sieci – BEZ kabla sieciowego (konfiguracja 1)
Do automatu NIE DOŁĄCZONO kabla sieciowego. Kabel sieciowy przyłącza się do zacisków
przyłącza zasilania (X94) we wsuwanym module zasilającym.
4
4
4

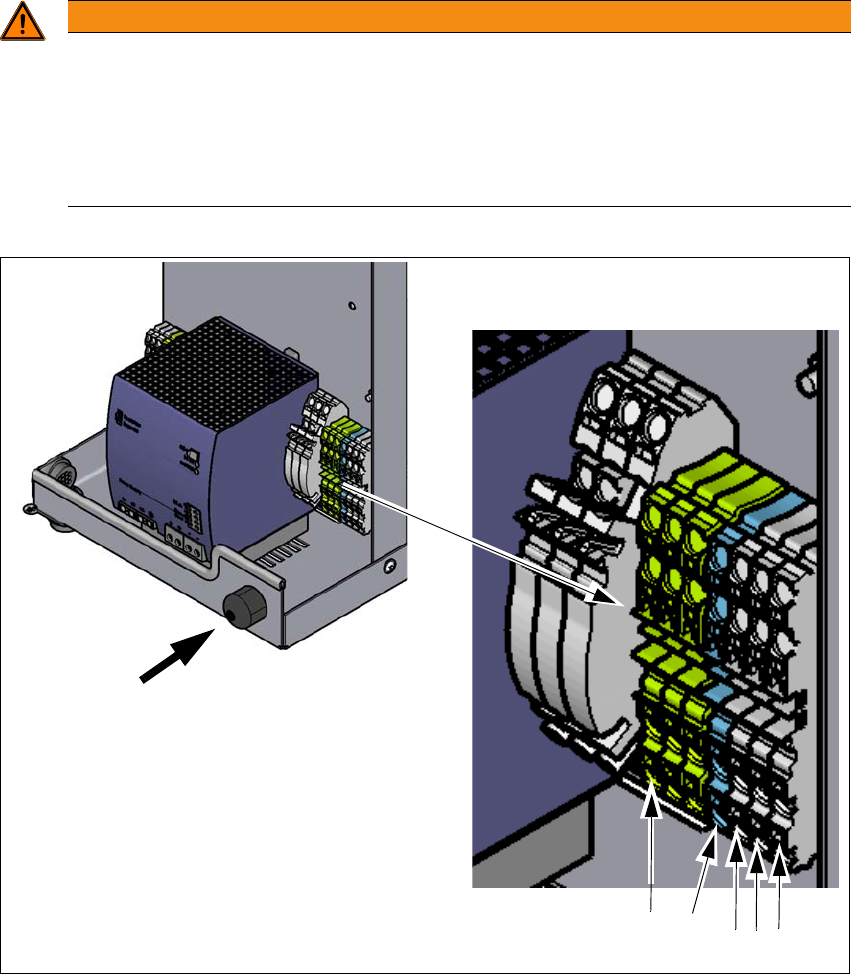

Rys. 4.2 - 4 Pole zaciskowe do podłączenia kabla sieciowego
(1) Zaciski przyłączeniowe zasilania sieciowego (X94) do kabla sieciowego L1, L2, L2, N i PE.
Zaciski przyłącza zaprojektowano do przyłączenia żył o przekroju 4 mm².
(2) Otwór na zasilaniu elektrycznym ze złączką kablową
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy. Wykwalifikowanym elektrykiem
jest osoba mająca odpowiednie wykształcenie specjalistyczne, wiedzę i doświadczenie,
umożliwiające jej rozpoznawanie zagrożeń stwarzanych przez elektryczność i unikanie
ich.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
(2)
(1)
L1
L2
L3
N
PE
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SR.713.1 Wydanie 12/2020
198
Przeprowadzić kabel sieciowy przez przepust kablowy (poz. 2) do zacisków przyłączenio-
wych zasilania sieciowego X94 (
poz. 1) na il. 4.2 - 4, strona 197.
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Na każdym końcu żyły kabla sieciowego zacisnąć jedno okucie.
Przyłączyć żyły L1,L2, L3, N i PE do zacisków zasilania X94 (poz. 1) na il. 4.2 - 4, strona 197.
Uważać, aby wprowadzając żyły do zacisku przyłączeniowego nie uszkodzić go.
4
Ręcznie dokręcić dławik kablowy (poz. 2) na il. 4.2 - 4, strona 197.
Uważać, aby żyły i kable nigdzie się nie mogły się ocierać ani zakleszczać. Ewentualnie za-
mocować żyły i kable opaskami kablowymi.
OSTROŻNIE
Uważać na prawidłową kolejność faz!
Uważać na prawidłową kolejność faz. Nieprawidłowa kolejność faz spowoduje nieprawi-
dłowość działania i uszkodzenie pompy próżniowej! Skontrolować prawidłowość kierun-
ku ruchu pompy (pomp) próżniowej(-ych) podczas uruchamiania automatu
montażowego.
Skontrolować prawidłowość działania przyłącza PE automatu montażowego.
