Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713. 1 Wydanie 12/2020 2.2 Tabliczki o strzegawcze 43 2.2.2.3 T abliczka ostrzegawcza W 024 2 Poz. W 024 n…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
42
2.2.2 Znaczenie i opis tabliczek ostrzegawczych (tabliczek standardowych)
2.2.2.1 Tabliczka informacyjna M002
2
Poz. M 002 na il. 2.2 - 1, strona 40, nr artykułu 3155798-01 lub
Poz. M 002 na il. 2.2 - 3
, strona 45, nr artykułu 3155798-01
(Liczba sztuk na automat: 1)
2.2.2.2 Tabliczka ostrzegawcza Laser klasy 2
2
Poz. W laser klasy 2 na rys. 2.2 - 1, strona 40, nr artykułu 03155298-01
(Liczba sztuk na automat: 1)
2
2
2
2
2
2
2
2
Bezpieczna eksploatacja automatu montażowego
Warunkiem bezpiecznej eksploatacji automatu montażowego
jest znajomość i przestrzeganie instrukcji eksploatacji oraz in-
strukcji bezpieczeństwa.
2
2
2
Promieniowanie laserowe
Laser klasy 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.2 Tabliczki ostrzegawcze
43
2.2.2.3 Tabliczka ostrzegawcza W 024
2
Poz. W 024 na il. 2.2 - 2, strona 41 i 2.2 - 2, strona 41, nr artykułu 03155346-01
(Liczba sztuk na automat: 8)
2.2.2.4 Tabliczka ostrzegawcza W 012
2
Poz. W 024 na il. 2.2 - 2, strona 41 i 2.2 - 2, strona 41, nr artykułu 03155378-01 lub
Poz. W 024 na il. 2.2 - 3
, strona 45 i 2.2 - 4, strona 46, nr artykułu 03155378-0
(Liczba sztuk na automat: 3)
2.2.2.5 Tabliczka ostrzegawcza W 210
2
Poz. W 210 na il. 2.2 - 1, strona 40 i 2.2 - 2, strona 41, nr artykułu 03009350-01
(Liczba sztuk na automat: 2)
2
2
2
Ryzyko zgniecenia dłoni
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać w obszar pracy pracującego automatu montażo-
wego.
Nie sięgać do wnętrza sąsiedniego automatu montażowego.
Niebezpieczne napięcia
Oznakowane elementy są wciąż pod napięciem sieciowym nawet
po wyłączeniu wyłącznikiem głównym i odłączeniu wtyku siecio-
wego.
Przed otwarciem osłony odłączyć automat od sieci elektrycznej.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Tabliczka ostrzegawcza na przycisku ZATRZYMANIA AWARYJ-
NEGO
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.713.1 Wydanie 12/2020
44

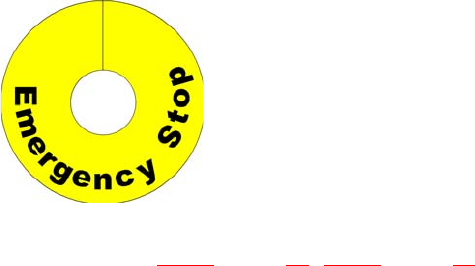

2.2.2.6 Tabliczka ostrzegawcza W 209
2
Poz. W 209 na il. 2.2 - 1, strona 40 i 2.2 - 2, strona 41, nr artykułu 03009349-01
(Liczba sztuk na automat: 2)
2
2
2
2
2
2
2
2
2
2
Dla krajów takich jak: Australia, Kanada, Meksyk i USA
zamiast żółtego pierścienia na przyciskach ZATRZYMA-
NIA AWARYJNEGO tabliczka ostrzegawcza W209 jest
przyklejona na zestawie do montażu.
