Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpiec zeństwo eksploatacji Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające 85 Wyłącznik krańcowy kołpaka ochronnego miejsce mont…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
84
Przycisk uruchamiania (poz. 2 na il. 2.6 - 4, strona 80 i poz. 2 na il. 2.6 - 5, strona 81) 2
Po włączeniu automatu wyłącznikiem głównym i uruchomieniu oprogramowania sterującego,
operator jest wzywany do wciśnięcia przycisku uruchamiania, aby uruchomić automat w celu wy-
konywania zleceń montażu. Takie samo wezwanie wyświetla się jeżeli operator otwarł osłony
ochronne lub przytrzymał wciśnięty przycisk zatrzymania awaryjnego i teraz chce wznowić pro-
dukcję.
Wciskać przycisk uruchamiania co najmniej przez 200 ms do maks. 1500 ms, a następnie
zwolnić go. Zwolnienie przycisku powoduje włączenie automatu montażowego i mecha-
niczne zablokowanie kołpaków ochronnych.
Przycisk zatrzymywania (czarny) (poz. 3 i na il. 2.6 - 4, strona 80 i poz. 3 na il. 2.6 - 5, strona 81)2
Tymi przyciskami można zatrzymać automat.
Licznik podzespołów 2
Liczbę zamontowanych podzespołów można odczytać z oprogramowania stanowiska (licznik po-
dzespołów). Informacje znajdują się w pomocy online.
Przyciski ZATRZYMANIA AWARYJNEGO z blokadą (poz. 4 na rys. 2.6 - 4, strona 80 i poz. 1 na
rys.
2.6 - 5, strona 81) 2
Przycisk ZATRZYMANIA AWARYJNEGO to przycisk z czerwoną gałką, która po ustawieniu po-
zostaje zablokowana w ustawionej pozycji. Po naciśnięciu przycisku ZATRZYMANIA AWARYJ-
NEGO otwiera się zestyk obwodu ZATRZYMANIA AWARYJNEGO - wyzwala się wyłącznik
bezpieczeństwa (CSB). Napięcie obwodu pośredniego (300 V-) dla osi portali i obwodu pośred-
niego (160 V-) dla osi gwiazdowych zostają wyłączone. Serwowzmacniacze osi DP lub Z są nadal
zasilane napięciem 42 V-. Zestyk sygnalizacyjny przycisku ZATRZYMANIA AWARYJNEGO roz-
wiera się i na ekranie wyprowadzany jest komunikat "Włączone ZATRZYMANIE AWARYJNE".
Wyłączane są następujące zespoły.
– Przenośnik płytek drukowanych
– Zacisk płytek drukowanych
– Regulacja szerokości
– Stoper płytek drukowanych
– Zasilanie sprężonym powietrzem przyrządu do odcinania pustej taśmy
2
WSKAZÓWKA
Montaż zostaje przerwany i można go kontynuować lub zakończyć po przywróceniu
sprawnego działania automatu.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 2.6 Urządzenia zabezpieczające
85
Wyłącznik krańcowy kołpaka ochronnego miejsce montażu modułów 1 i 2 (poz. 1 i 2 na il. 2.6
- 6, strona 82) 2
Łączniki te sprawdzają, czy kołpaki ochronne są zamknięte. Jeżeli są zamknięte, zestyk zatrzy-
mania awaryjnego i zestyk sygnalizacyjny są zwarte, a przez to obwód zatrzymania awaryjnego
jest zamknięty. Otwarcie jednego z kołpaków powoduje rozwarcie zestyku wyłącznika awaryjnego
i zestyku sygnalizacyjnego. Poszczególne części zostają wyłączone lub pozostają włączone
(patrz rys. 2.6 - 8
, strona 89).
Wyłącznik ochronny do rozpoznawania buforu (poz. 3 na rys. 2.6 - 6, strona 82) 2
W automacie SIPLACE SX1/SX2 łączniki te sprawdzają, czy występuje co najmniej jeden bufor.
Dzięki temu zapewnione jest, że po wymianie portalu został ponownie zamontowany co najmniej
jeden bufor.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
2.6 Urządzenia zabezpieczające Od wersji oprogramowania SR.713.1 Wydanie 12/2020
86
2.6.4 Wyłącznik bezpieczeństwa (CSB)
2

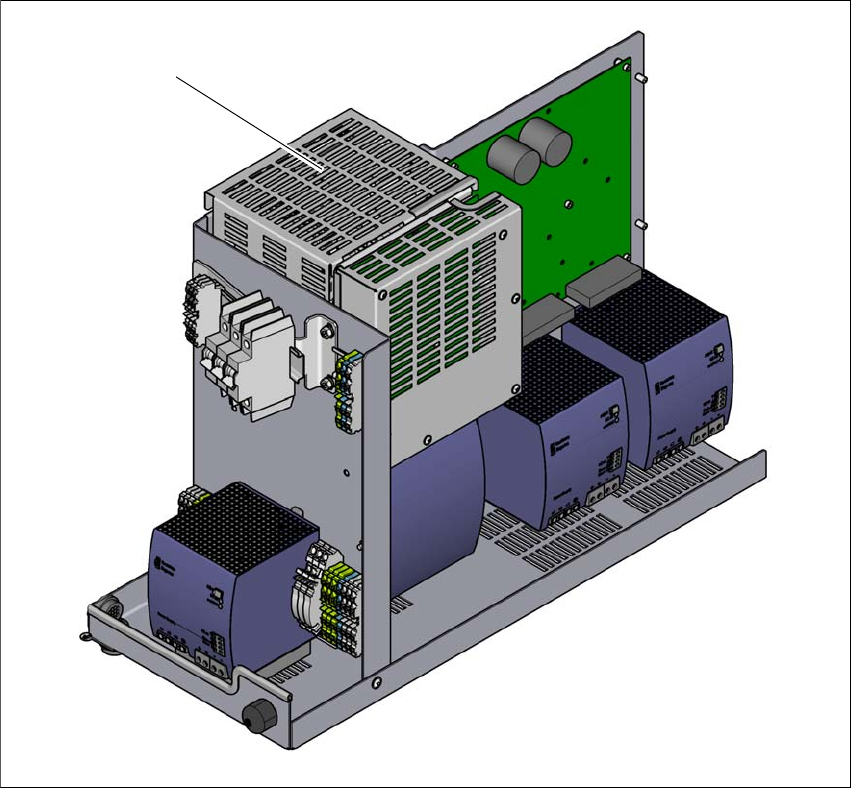

Rys. 2.6 - 7 Położenie wyłącznika bezpieczeństwa (CSB)
2
(1) Wyłącznik bezpieczeństwa (CSB)
(1)
