Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszer zenia stacji Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.10 Stacjonarne kamery 329 6.10 S t acjonarne kamery 6.10.1 St acjonarna kamera podzespoł ó…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Od wersji oprogramowania SR.713.1 Wydanie 12/2020
328
6.9.3 Dane techniczne
6
Poza tym dane techniczne SIPLACE TwinStar i SIPLACE High-Force Head są zgodne (patrz roz-
dział 3.7.6.1
, strona 139).
Programowalna siła osadzania
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) z numerem artykułu 03096701-03 i OSC Package
Maks. wys. podzespołu
50mm
*b
*)b Maks. wys. podzespołu elektronicznego 50 mm na zapytanie z Very High Force TwinStar (VHF TH) i pipetą
typu 508.
Maks. masa podzespołu elektronicz-
nego
160 – maks. 300 g
*c
*)c W przypadku podzespołów o masie do 300 g, używać funkcji do pomiaru i określania bezwładności masy
podzespołów oraz pipet w stacji. Określone wartości bezwładności można zapisać w edytorze podzespołów
oraz edytorze pipet SIPLACE Pro Desk. Zalecenie: Używać funkcji do pomiaru momentu bezwładności
masy dla podzespołów o masie od 50 g.
Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji
Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.10 Stacjonarne kamery
329
6.10 Stacjonarne kamery
6.10.1 Stacjonarna kamera podzespołów P&P, typ 25 GigE (kamera FC)
Nr kat. 03222727-xx, Stacjonarna kamera podzespołów, typ 25 GigE
6

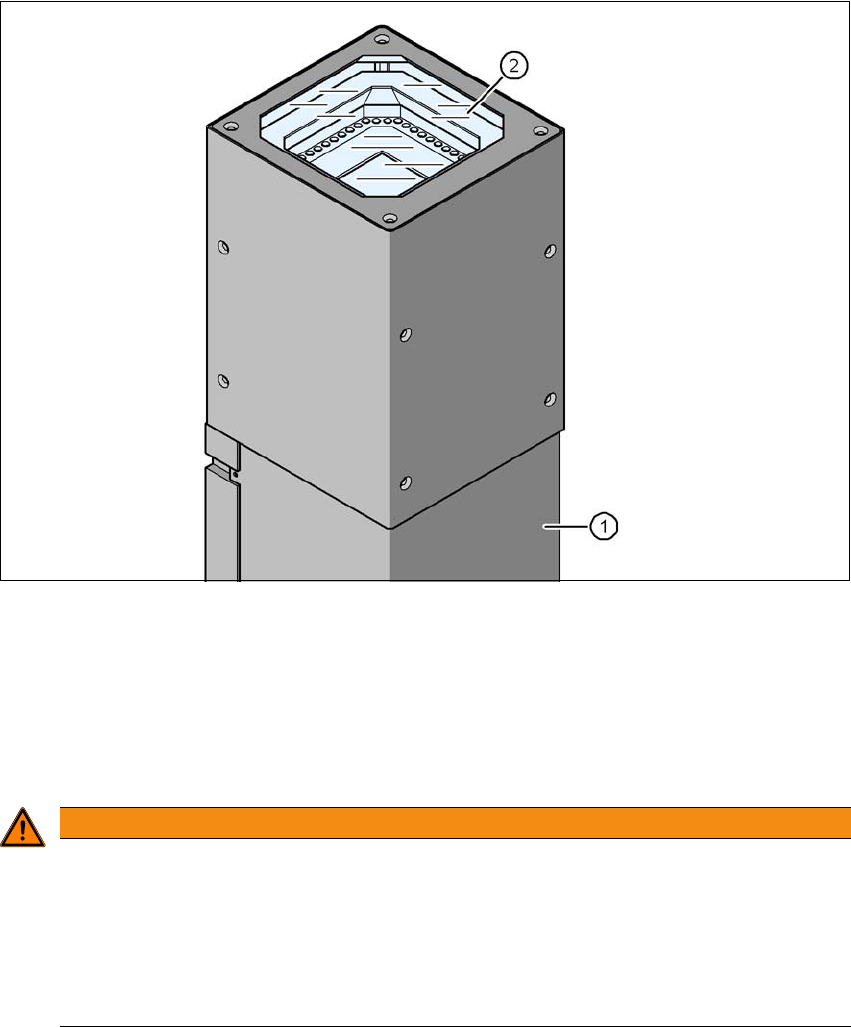

Rys. 6.10 - 1 Stacjonarna kamera podzespołów P&P, typ 25, GigE (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.10.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera podze-
społów instalowana jest w dolnej pozycji.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3
6.10 Stacjonarne kamery Od wersji oprogramowania SR.713.1 Wydanie 12/2020
330
6.10.1.2 Dane techniczne
6
Wymiary podzespołu 0,2 mm x 0,2 mm bis 16 mm x 16 mm przy pomiarze pojedynczym
podzespołu
Gama podzespołów 0402 do SO, PLCC, QFP, podstawka, wtyczka, BGA, podzespoły
specjalne, Bare Die, Flip-Chip, Shield
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,14mm
Min. średnica kulek 0,08mm
Pole widzenia 19,4 mmx19,4 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
