Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszer zenia stacji Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.4 Zmieniacz Waffle Pack (WPC5/WPC6) 309 6.4.2 Przegląd Nr kat. 001 19827-xx WPC5 Nr kat. 0…

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3

6.4 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.713.1 Wydanie 12/2020

308

6.4 Zmieniacz Waffle Pack (WPC5/WPC6)

Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z WPC6.

Zmieniacz WPC6 wyposażony jest dodatkowo w moduł Non Stop.

6.4.1 Opis

Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki

czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-

potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-

gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.

Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na

inne miejsca montażu modułów. Jest on zaprojektowany na wysokość odpowiadającą wysokości

transportu płytek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości

transportu 900, 930 i 950 mm. Na pozostałym miejscu montażu modułów musi być uzbrajany stół

na podzespoły z 30 miejscami montażu modułów.

Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3 6 Rozszerzenia stacji

Od wersji oprogramowania SR.713.1 Wydanie 12/2020 6.4 Zmieniacz Waffle Pack (WPC5/WPC6)

309

6.4.2 Przegląd

Nr kat. 00119827-xx WPC5

Nr kat. 00119828-xx WPC6

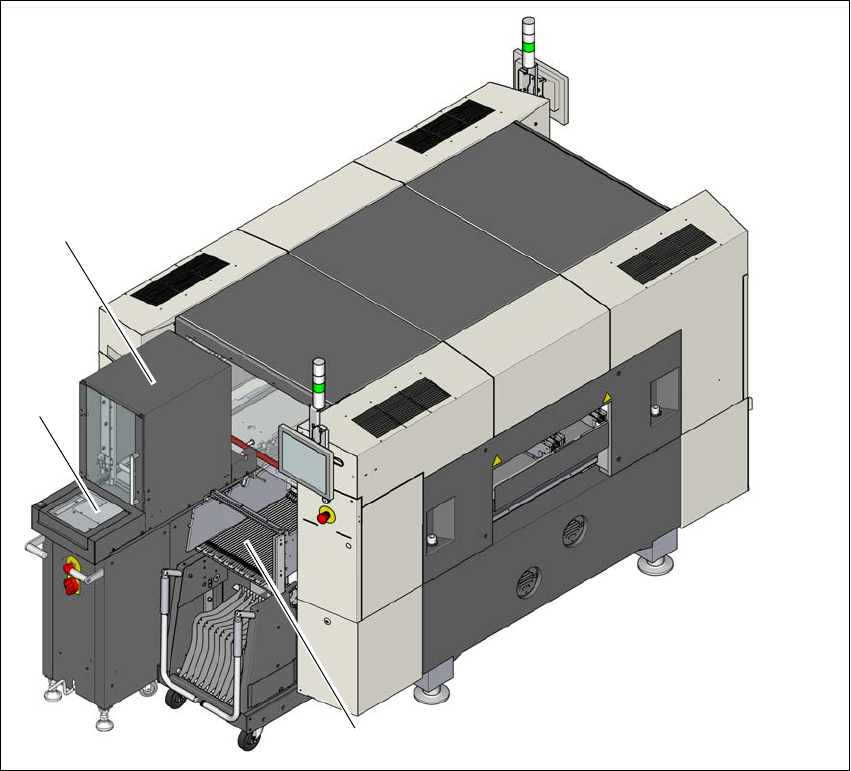

Rys. 6.4 - 1 WPC6 na SIPLACE SX1/SX2

(1) WPC6

(2) Moduł Non Stop (tylko WPC6)

(3) Wózek na podzespoły z 30 ścieżkami

(1)

(3)

(2)

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 edycja V2 i V3

6.4 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.713.1 Wydanie 12/2020

310

6.4.3 Wskazówki bezpieczeństwa

6.4.4 Wskazówki dotyczące obsługi

6.4.4.1 Obsługa, utrzymanie ruchu, serwis

Wyczerpującą dokumentację dotyczącą obsługi, utrzymania ruchu i serwisu zmieniacza Waffle

Pack znaleźć można w załączonych do niego podręcznikach.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń!

Podczas pracy automatu montażowego istnieje niebezpieczeństwo odniesienia obrażeń

ciała w obszarze zmieniacza Waffle Pack.

 Podczas pracy maszyny nigdy nie sięgać do szczeliny między zmieniaczem Waffle

Pack a stojakiem automatu.

OSTRZEŻENIE

Warunek eksploatacji: zadokowanie zmieniacza Waffle-Pack do automatu montażowe-

go!

Eksploatacja zmieniacza Waffle Pack jest zasadniczo zabroniona, jeżeli nie jest on zado-

kowany do automatu montażowego.

 Kabel sterujący zmieniacza Waffle Pack przyłączać do gniazda przyłączeniowego

lub odłączać go zawsze tylko wtedy, jeżeli zmieniacz Waffle Pack jest zadokowany

do automatu.

 Przyłączyć kabel zasilania do zewnętrznego zasilania prądem elektrycznym lub odłą-

czyć go tylko wtedy, jeżeli zmieniacz Waffle Pack jest zadokowany do automatu.

WSKAZÓWKA

Przestrzegać kolejności załączania

Jeżeli w jednym automacie montażowym zamontowano dwa zmieniacze Waffle Pack,

wówczas przestrzegać kolejności włączania. W przeciwnym razie mogą wystąpić błędy

(np. CAN Switch Error).

 Zmieniacze Waffle Pack należy włączać zawsze przed włączeniem automatu mon-

tażowego SIPLACE.

 W razie wystąpienia błędu wyłączyć, a następnie ponownie włączyć w poprawnej

kolejności zmieniacze Waffle Pack i automat montażowy SIPLACE. Przestrzegać

niezbędnych czasów oczekiwania.
