Einleitung
Sicherheitshinweise 1.1.3 Sicherheitshinweise zu Arbeiten an starken Magnetfeldern (intern)
10 Gantry Retrofit Portalnachrüstung
Die Magnetbahnen dürfen nur von SIPLACE-Technikern ausgebaut werden. Gehen Sie dazu wie folgt
vor:
► Platzieren Sie die leere Magnetverpackung griffbereit in der Nähe des Automaten. Legen Sie jeweils
nur eine Magnetbahn in eine Verpackung.
► Bauen Sie die alte Magnetbahn aus.
► Legen Sie die Magnetbahn in die Verpackung und schließen Sie den Deckel.
► Entfernen Sie die Verpackung mit der Magnetbahn aus dem Arbeitsbereich.
► Wiederholen Sie diese Schritte für jede Magnetbahn.
► Fahren Sie ggf. mit den anderen Reparatur- und Austauscharbeiten fort.
1.1.3.2
1.1.3.2 Einbau der Magnetbahn
Einbau der Magnetbahn
Gehen Sie für den Einbau der Magnetbahn wie folgt vor:
► Stellen Sie die Verpackung mit dem Magneten griffbereit in die Nähe des Automaten.
► Öffnen Sie den Deckel und entnehmen Sie die Magnetbahn.
► Bauen Sie die Magnetbahn in den Automaten ein.
► Entfernen Sie die leere Verpackung.
► Wiederholen Sie diese Schritte für jede Magnetbahn.
► Fahren Sie ggf. mit den anderen Reparatur- und Austauscharbeiten fort.
GEFAHR
Verpackung
► In jede Verpackung darf nur ein Magnet gelegt werden!

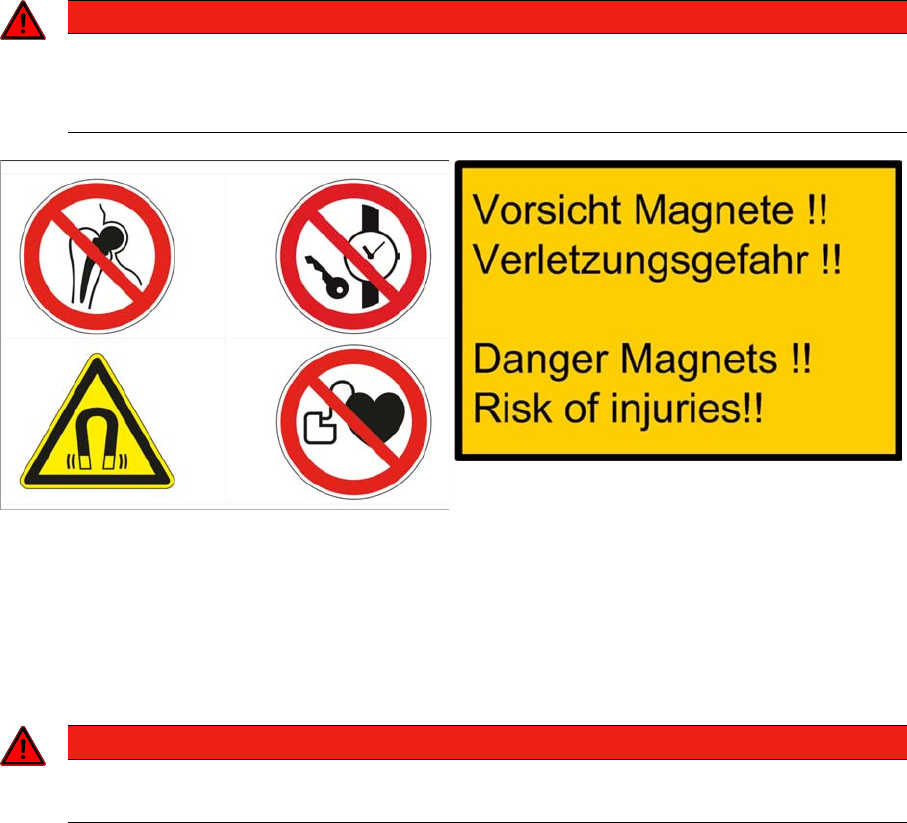

► Die Verpackung muss die beiden folgenden Warnhinweise tragen:
Warnschild W202 Warnschlid Magnete
GEFAHR
Sicherheitshinweise beachten
Beachten Sie beim Einbau unbedingt alle oben genannten Sicherheitshinweise.
Einleitung
1.1.4 Sicherheitshinweise zur Stromversorgung Sicherheitshinweise
Gantry Retrofit Portalnachrüstung 11
1.1.4
1.1.4 Sicherheitshinweise zur Stromversorgung
Sicherheitshinweise zur Stromversorgung
Fragment Sicherheitshinweise Stromversorgung – alle Maschinen ohne X-Modul, also alle außer SX12V2 ab Nxxxx und X-Serie S ab Hxxxx
X-Serie S
▪ Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Haupt-
schalter.
▪ Unsachgemäßer Umgang mit dem Automaten kann deshalb zu Tod oder schwerer Körperverlet-
zung sowie erheblichem Sachschaden führen.
▪ Ausschließlich qualifiziertes Personal darf Messungen und Instandsetzungsarbeiten durchführen.
▪ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60 204,
Teil 1) bzw. die Vorschriften Ihres Landes.
▪ Schalten Sie vor Beginn der Instandsetzungsarbeiten den Hauptschalter aus und trennen Sie den
Automaten vom Stromversorgungsnetz.
▪ Sichern Sie die Anlage gegen Wiedereinschalten. Bei Nichtbeachtung kann die Berührung span-
nungsführender Teile zu Tod oder schwerer Körperverletzung führen.
Instandhaltung, Einbau oder Ausbau von Baugruppen
► Beenden Sie alle Bestückoperationen am Automaten.
► Fahren Sie das Windows Betriebssystem ordnungsgemäß herunter, sonst kann es zu Problemen
beim Neustart oder zu Datenverlust kommen.
► Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten vom Stromversorgungsnetz.
► Sichern Sie den Automaten gegen Wiedereinschalten und kennzeichnen Sie, dass Servicearbeiten
durchgeführt werden.
1.1.5
1.1.5 Sicherheitshinweise zur Druckluftversorgung
Sicherheitshinweise zur Druckluftversorgung
Verletzungsgefahr durch Druck luft
Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen
HINWEIS
SIPLACE X-Serie S bis Maschinen-Nr. Gxxxx
Dieser Abschnitt gilt für Maschinen vom Typ SIPLACE X-Serie S bis Maschinen-Nr. Gxxxx
ohne SMPS-Stromversorgung.
GEFAHR
Lebensgefährliche Spannungen!
Der Automat wird mit 3 x 400 V~ (bzw. 3 x 204 V~ / 3 x 220 V~ / 3 x 230 V~ / 3 x 380 V~ /
3 x 415 V~) ± 5 %, 50/60 Hz Netzspannung versorgt.
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
► Prüfen Sie vor Beginn von Arbeiten an der Stromversorgung diese auf Spannungsfreiheit
und beachten Sie die Wartezeiten!
VORSICHT
Verletzungsgefahr durch Druckluft!
Es besteht Verletzungsgefahr beim Lösen von Druckluftleitungen.
► Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
VORSICHT
Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30 Minuten unterbrechen.
► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie den Automaten
am Hauptschalter ausschalten und ihn von der Druckluftversorgung trennen.
Einleitung
Sicherheitshinweise 1.1.6 Sicherheitshinweise zum Portal
12 Gantry Retrofit Portalnachrüstung
1.1.6
1.1.6 Sicherheitshinweise zum Portal
Sicherheitshinweise zum Portal
1.1.7
1.1.7 Sicherheitshinweise zu Gefahrenstoffen
Sicherheitshinweise zu Gefahrenstoffen
1.1.8
1.1.8 Klassifizierung der optischen Systeme
Klassifizierung der optischen Systeme
1.1.8.1
1.1.8.1 Klassifizierung der Gesamtmaschine
Klassifizierung der Gesamtmaschine
1.1.8.2
1.1.8.2 Laserklassifizierung
Laserklassifizierung
Folgende Baugruppen sind der Laserklasse 2 zugeordnet:
▪ Leiterplatten-Barcodeleser
▪ BE-Sensor am SpeedStar
▪ BE-Sensor am MultiStar
▪ Laserlichtschranken am Leiterplattentransport
1.1.8.3
1.1.8.3 Klassifizierung der Kamerasysteme
Klassifizierung der Kamerasysteme
VORSICHT
Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.
Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:
► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestückkopf
drücken.
► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
VORSICHT
Sicherheitsdatenblätter beachten
Berücksichtigen Sie beim Umgang mit Gefahrenstoffen (z. B. Loctite 241, Ethylalkohol) das je-
weils gültige Sicherheitsdatenblatt.

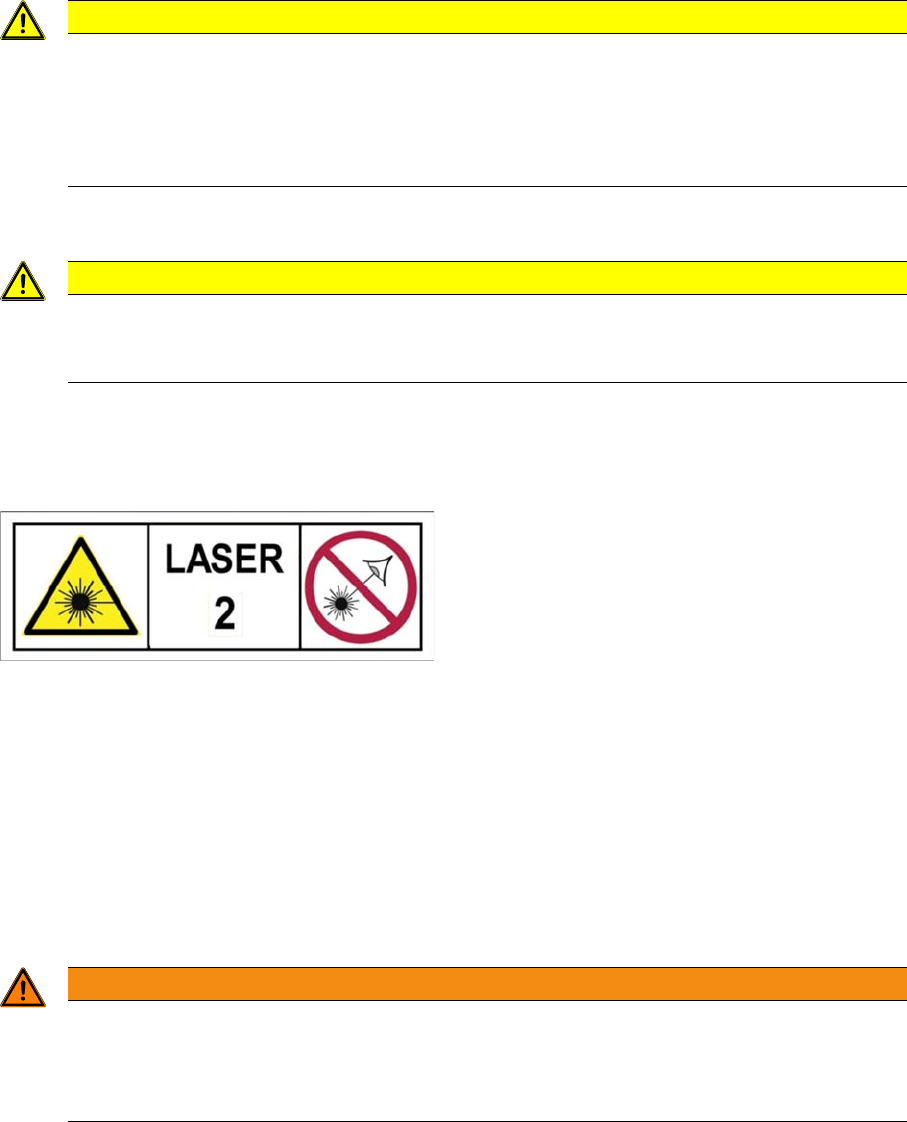

Aufkleber Laserklasse 2
Die betriebsbereite Gesamtmaschine ist der
Laserklasse 2 zugeordnet.
Die Laserklassen werden nach IEC 60825-1:2014
ermittelt.
WARNUNG
LEDs
In den verwendeten Kamera-Beleuchtungssystemen sind helle LEDs verbaut. Diese sind nach
IEC 62741:2006 in der Risikogruppe 1 eingestuft.
► Nicht in den Strahl blicken!
