Einbau 3.1.4 Obere Abdeckung abnehmen Schleppinterface-Platinen montieren Gantry Retrofit Portalnachrüstung 39 ► Befestigen Sie die Welle nhalterung mit einer Schraube (1) auf dem mittleren Bolzen. ► Bereiten Sie die sec…
Einbau
Schleppinterface-Platinen montieren 3.1.4 Obere Abdeckung abnehmen
38 Gantry Retrofit Portalnachrüstung

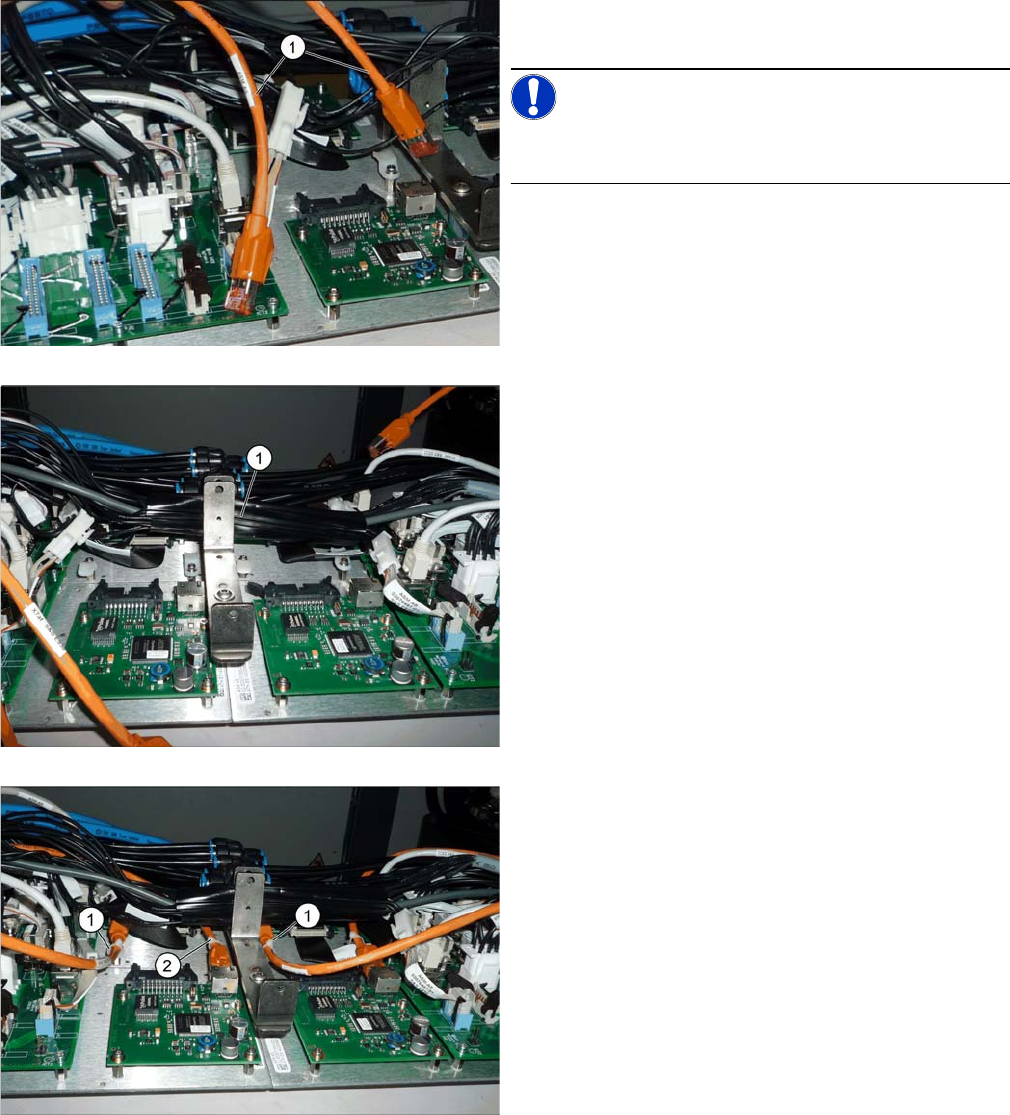

► Schließen Sie zuerst alle maschinenseitigen An-
schlüsse am Schleppinterface an.
HINWEIS!
Wir empfehlen die orangen Hotlink-Kabel (1) erst später
anzuschließen.
► Bündeln Sie alle in der Mitte verlaufenden Kabel
[03076516-xx (mit X13ba und X14ba) und
[03076477-xx] (Spannung Hotlink-Adapter) mit ei-
nem Zipper-Schlauch (1) und verstauen Sie diese
zwischen den beiden senkrechten Halterungen.
► Stecken Sie die Hotlink-Kabel (1) und (2) an und si-
chern Sie diese mit Kabelbindern an der Kabelbau-
aufnahme.
Einbau
3.1.4 Obere Abdeckung abnehmen Schleppinterface-Platinen montieren
Gantry Retrofit Portalnachrüstung 39

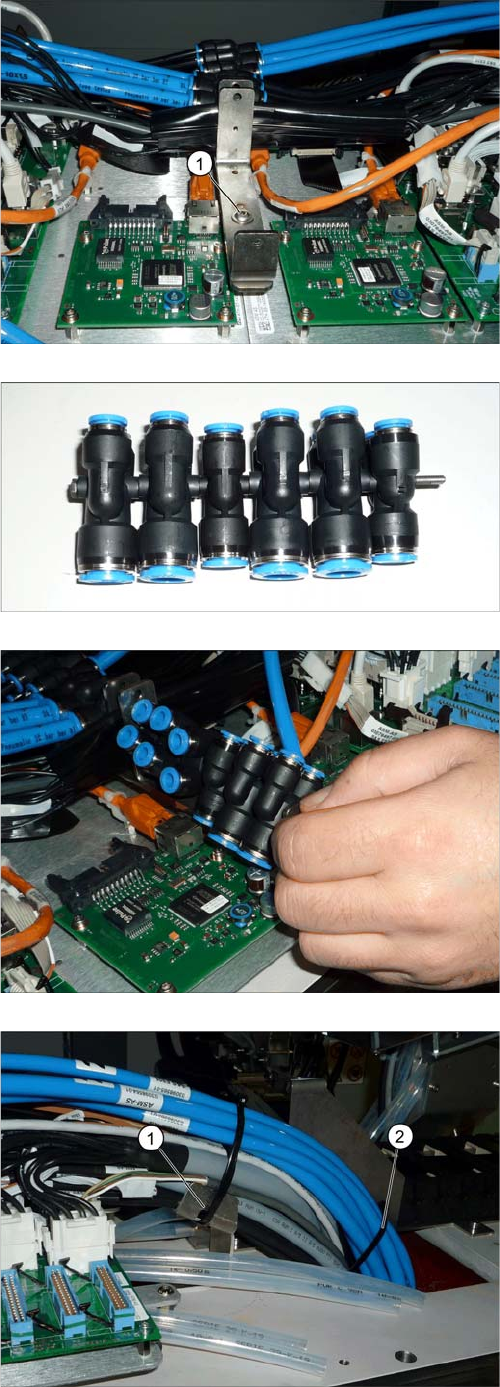

► Befestigen Sie die Wellenhalterung mit einer
Schraube (1) auf dem mittleren Bolzen.
► Bereiten Sie die sechs Y-Pneumatik-Kupplungen in
der Reihenfolge 10-10-8-10-10-8 vor.
► Montieren Sie die Y-Pneumatik-Kupplungen zwi-
schen den Platinen.
► Führen Sie die folgenden Schritte an beiden Seiten
des Bestückbereichs durch.
► Sichern Sie alle Kabel (aber noch keine Schläuche)
an der Halterung mit einem Kabelbinder (1).
► Sichern Sie alle Schläuche mit einem weiteren
Kabelbinder (2) innerhalb der I-Beams (kurz unter-
halb der Oberkante). Ziehen Sie diesen aber nicht zu
fest an, so dass die Schläuche nicht gequetscht wer-
den.
► Sichern Sie die Schläuche mit einem weiteren Ka-
belbinder.
Einbau
Schleppinterface-Platinen montieren 3.1.4 Obere Abdeckung abnehmen
40 Gantry Retrofit Portalnachrüstung

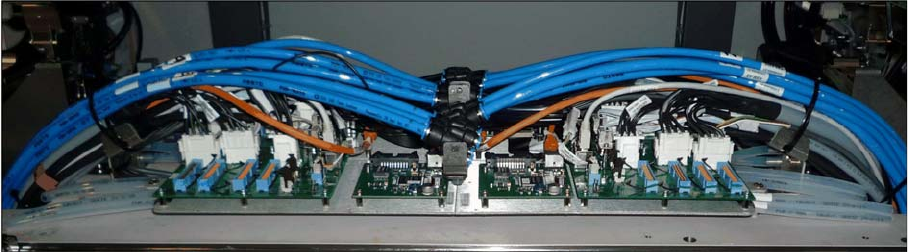

Die maschinenseitige Installation der Schleppinterface- und Vision-Hotlink-Adapter-Platinen sowie der
Pneumatikschläuche ist damit abgeschlossen.
Schleppinterface und Vision-Hotlink-Adapter fertig installiert
