Einbau 3.1.1 Schleppinterface vorbereiten Vorbereitende Arbeiten Gantry Retrofit Portalnachrüstung 25 3 3 E in b a u Einbau Alle elektri schen und pneuma tischen Ve rbindungen vor dem Lösen kennzeichn en. 3.1 3 . 1 V o r…
Kurzbeschreibung
Benötigte Arbeitszeit 2.4.1 Teile-Übersicht
24 Gantry Retrofit Portalnachrüstung
Einbau
3.1.1 Schleppinterface vorbereiten Vorbereitende Arbeiten
Gantry Retrofit Portalnachrüstung 25
3
3 Einbau
Einbau
Alle elektrischen und pneumatischen Verbindungen vor dem Lösen kennzeichnen.
3.1
3.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
3.1.1
3.1.1 Schleppinterface vorbereiten
Schleppinterface vorbereiten
3.1.2
3.1.2 Stellplatz zugänglich machen
Stellplatz zugänglich machen
► Fahren Sie die BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Stellplatz 2/4: Stellplatz zugänglich machen
Je nach Bestückbereich muss die obere Seitenverkleidung an Stellplatz 2 oder 4 demontiert werden.
Dabei wird zwischen Stellplätzen mit und ohne Serviceklappe unterschieden:
Mit Serviceklappe:
HINWEIS
Alle elektrischen und pneumatischen Verbindungen vor dem Lösen kennzeichnen
► Beschriften Sie alle elektrischen und pneumatischen Verbindungen bevor Sie diese tren-
nen. Sie stellen damit sicher, dass Sie diese später wieder korrekt zuordnen können.

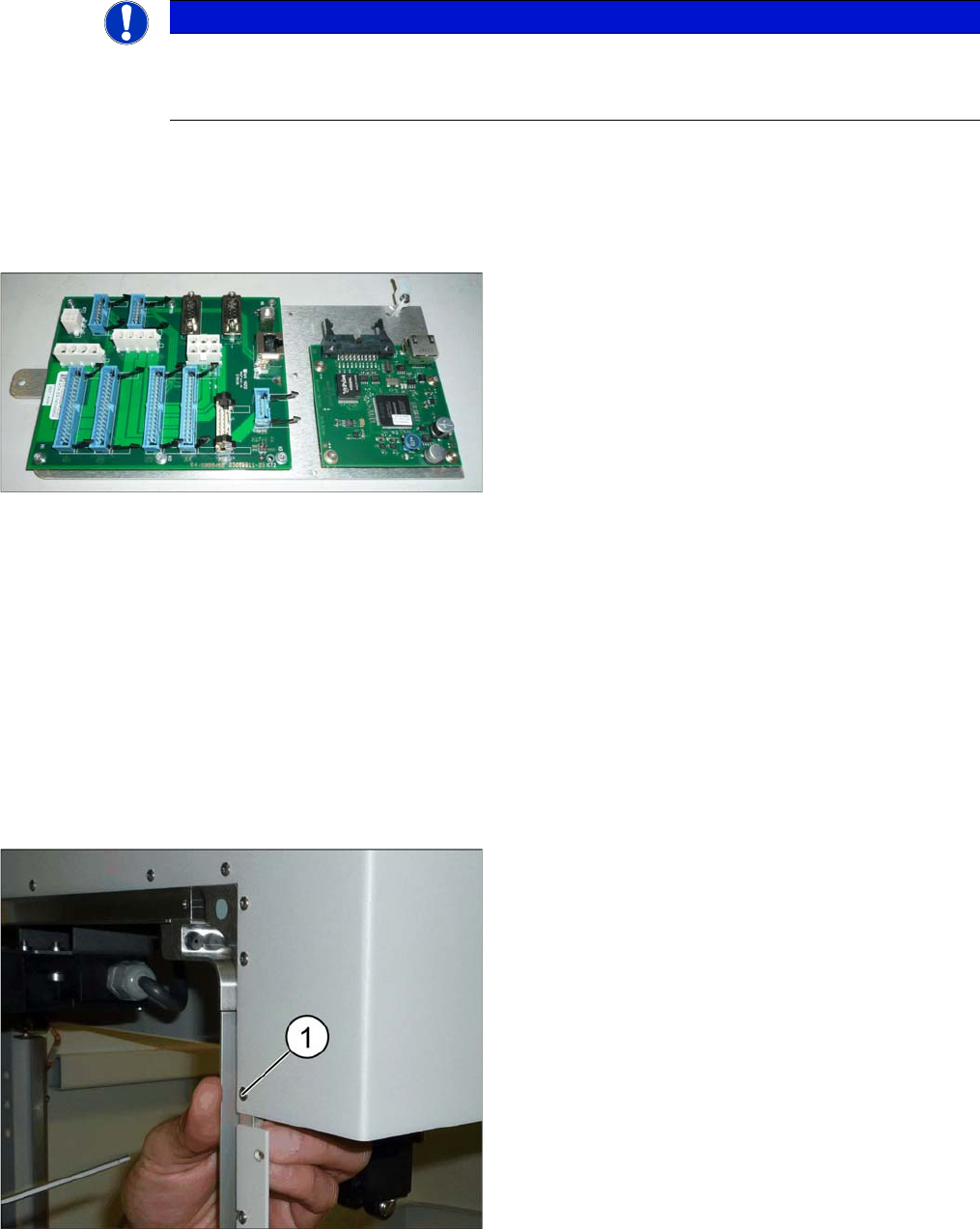

► Falls nicht vormontiert: Montieren Sie das Schleppin-
terface und den Vision-Hotlink-Adapter auf die Mon-
tageplatte.
► Montieren Sie gegebenenfalls auch die Kabelbaum-
aufnahme.
► Entfernen Sie die Befestigungsschraube (1) am obe-
ren Ende der äußeren Führung.
Einbau
Vorbereitende Arbeiten 3.1.2 Stellplatz zugänglich machen
26 Gantry Retrofit Portalnachrüstung
Ohne Serviceklappe:

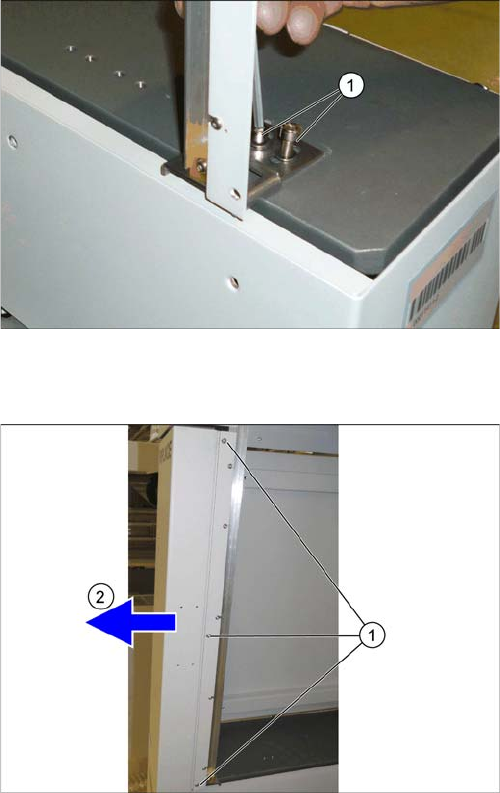

► Entfernen Sie die beiden Befestigungsschrauben (1)
am unteren Ende der äußeren Führung und nehmen
Sie die Führung ab.
► Entfernen Sie die drei unverlierbaren Schrauben (1).
► Ziehen Sie die Seitenverkleidung nach vorne
heraus (2).
