Anhang 4.1.1 Kabelschlepp tauschen Auszüge aus der Serviceanleitung Gantry Retrofit Portalnachrüstung 61 4.1.1.3 4 . 1 . 1 . 3 Y - K a b e ls c h le p p t a u s c h e n Y-Kabelschlepp tauschen Teile, Hilfsmittel und Werk…
Anhang
Auszüge aus der Serviceanleitung 4.1.1 Kabelschlepp tauschen
60 Gantry Retrofit Portalnachrüstung
Der Kabelschlepp liegt jetzt lose in der Maschine.
► Nehmen Sie den Kabelschlepp vorsichtig aus der Maschine.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Lösen Sie die beiden Befestigungsschrauben der
Halterung (1).
► Lösen Sie die beiden Befestigungsschrauben der
Halterung (2).
VORSICHT
Einbauhinweise
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die entsprechende Montage-
anleitung [00196845-xx].
► Hantieren Sie vorsichtig mit dem neuen Kabelschlepp.
► Nehmen Sie ggf. eine zweite Person zur Hilfe.
► Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten
Sie auf scharfe Kanten.
► Bereiten Sie den Kabelschlepp vor. Legen Sie dazu den alten und den neuen Kabelschlepp
nebeneinander und passen Sie die Schlauchlängen des neuen Kabelschlepps an den alten
an.
Übertragen Sie ggf. auch die Markierungen der Schläuche und Stecker.
► Wurden Schlauch-Enden beim Abziehen beschädigt, dann schneiden Sie diese mit einer
Schlauchzange nach.
► Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem trocke-
nen Tuch.
► Bringen Sie den neuen Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie dar-
auf, dass Sie den Kabelschlepp nicht knicken oder verdrehen.
► Stellen Sie sicher, dass die Energieführungskette parallel auf zum Portal läuft. Schieben
Sie dazu den Kopfhalter hin und her.
► Sichern Sie alle Schrauben mit Loctite 241.
► Montieren Sie die Platinenabdeckung. Achten Sie dabei darauf keinen Kurzschluss zu ver-
ursachen.
Anhang
4.1.1 Kabelschlepp tauschen Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 61
4.1.1.3
4.1.1.3 Y-Kabelschlepp tauschen
Y-Kabelschlepp tauschen
Teile, Hilfsmittel und Werkzeug
▪ Y-Kabelschlepp (s.o.)
▪ Entriegelungswerkzeug für Schläuche [03047090-xx]
▪ Rohr-/Schlauchschneider [00381443-xx]
▪ Ggf. Montageanleitung "Vakuumpumpe" [00196845-xx]
▪ Schraubensicherungslack Loctite 241 [02101037-xx]
▪ Edding Lackmarker weiß [00382740-xx]
▪ Ggf. zweite Person
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Pneumatik – Druckluftzufuhr sperren
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung "Vaku-
umpumpe X-Serie S, SX4/DX4" [00196845-xx].

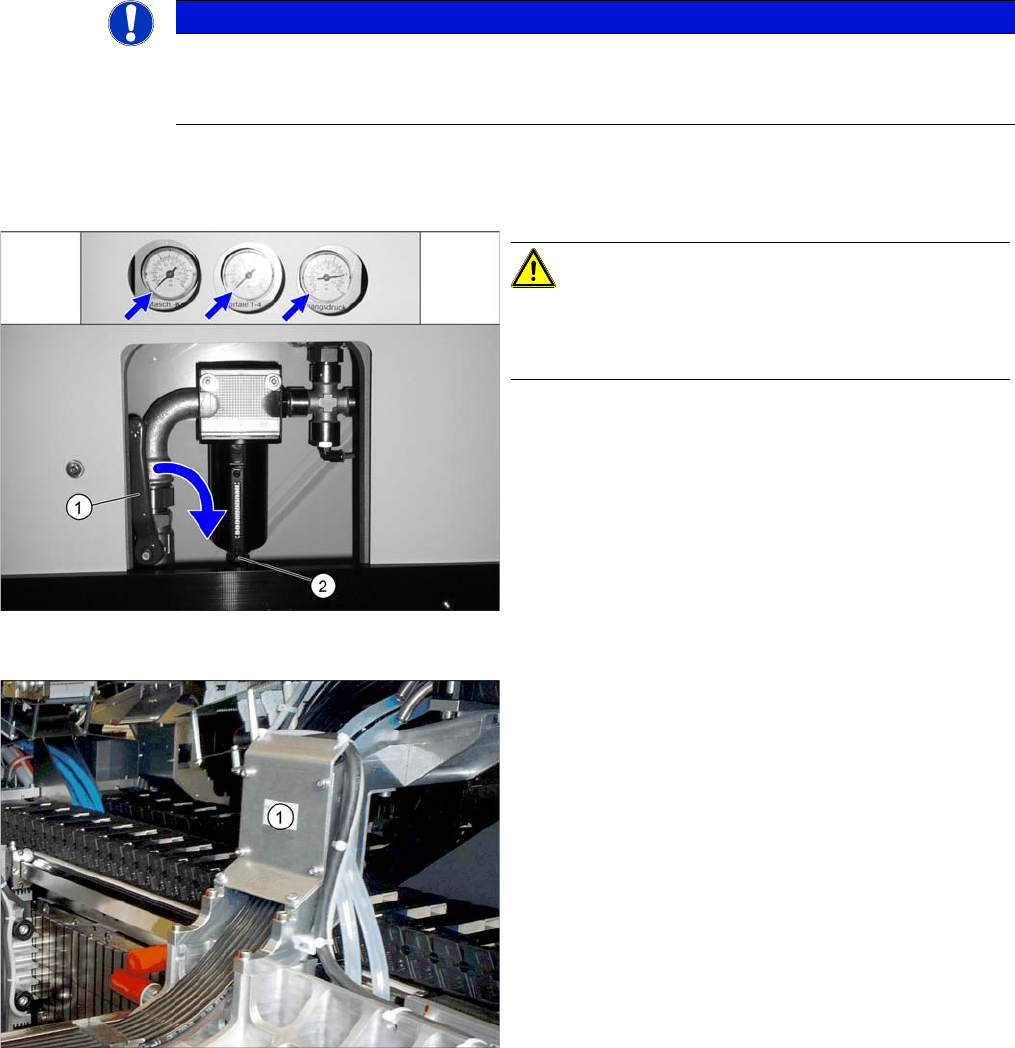

Druckluftzufuhr sperren
VORSICHT!
Bei allen Arbeiten an der Pneumatik muss die Druckluft-
versorgung abgeschaltet werden.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter auf
um das System zu entlüften. Halten Sie dabei ein
Tuch darunter um ggf. austretendes Öl aufzufangen.
► Alle Manometer müssen auf Null stehen.
► Lösen Sie die sechs Befestigungsschrauben der
Abdeckung (1) und nehmen Sie die Abdeckung ab.
Anhang
Auszüge aus der Serviceanleitung 4.1.1 Kabelschlepp tauschen
62 Gantry Retrofit Portalnachrüstung
► Nehmen Sie den Kabelschlepp vorsichtig aus der Maschine. Nehmen Sie dazu ggf. eine zweite Per-
son zu Hilfe.

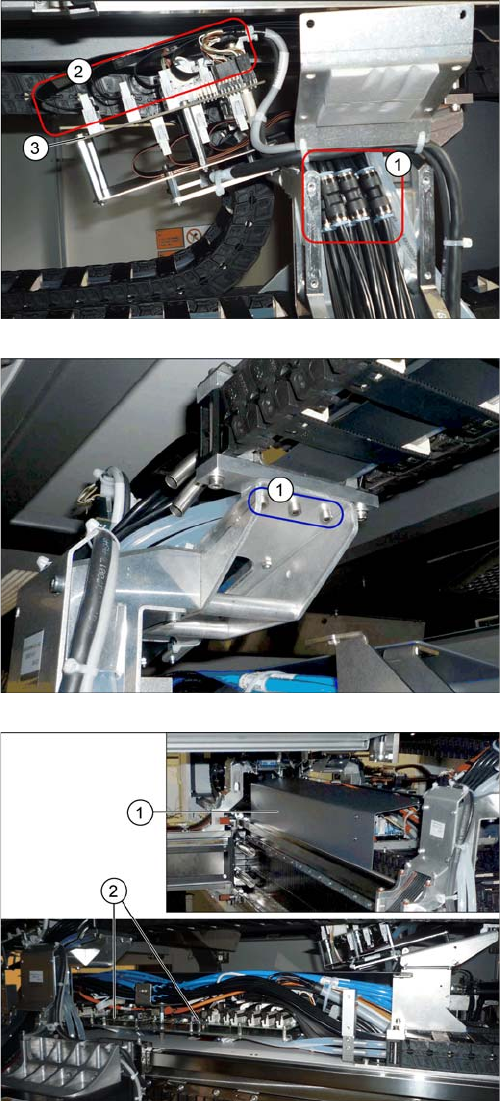

► Markieren Sie die Positionen der Schläuche auf bei-
den Seiten der Kupplungen (1), so dass Sie diese
später wieder eindeutig zuordnen können.
► Lösen Sie die Schläuche von den Kupplungen.
► Markieren Sie die Positionen der Stecker (2) auf dem
Portalinterface (3), so dass Sie diese später wieder
eindeutig zuordnen können.
► Lösen Sie die Stecker vom Portalinterface.
► Lösen Sie die Befestigungsschrauben am oberen
Ende des Kabelschlepps.
► Demontieren Sie die Abdeckung (1) über dem
Schleppinterface (2).
► Markieren Sie die vom Kabelschlepp kommenden
Kabel am Schleppinterface, so dass Sie diese später
wieder eindeutig zuordnen können.
► Ziehen Sie die vom Kabelschlepp kommenden Kabel
am Schleppinterface ab.
