Einbau 3.1.3 Mittenverkleidung demontier en Vorbereitende Arbeiten Gantry Retrofit Portalnachrüstung 27 3.1.3 3 . 1 . 3 M it t e n v e r k le id u n g d e m o n t ie r e n Mittenverkleidun g demontieren Demontage der unt…
Einbau
Vorbereitende Arbeiten 3.1.2 Stellplatz zugänglich machen
26 Gantry Retrofit Portalnachrüstung
Ohne Serviceklappe:
► Entfernen Sie die beiden Befestigungsschrauben (1)
am unteren Ende der äußeren Führung und nehmen
Sie die Führung ab.
► Entfernen Sie die drei unverlierbaren Schrauben (1).
► Ziehen Sie die Seitenverkleidung nach vorne
heraus (2).
Einbau
3.1.3 Mittenverkleidung demontieren Vorbereitende Arbeiten
Gantry Retrofit Portalnachrüstung 27
3.1.3
3.1.3 Mittenverkleidung demontieren
Mittenverkleidung demontieren

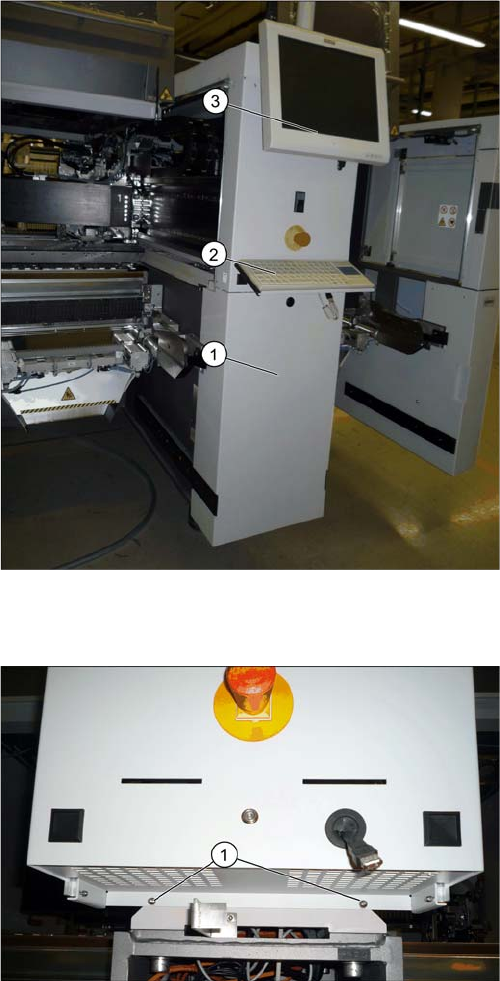

Demontage der unteren Abdeckung, Tastatur und Monitor
Demontage der oberen Abdeckung
► Hängen Sie die untere Abdeckung (1) aus.
► Stecken Sie die Tastatur (2) ab und nehmen Sie die-
se ab.
► Lösen Sie die beiden Befestigungsschrauben des
Monitors (3), lösen Sie alle elektrischen Verbindun-
gen und nehmen Sie den Monitor ab.
► Schieben Sie das USB-Kabel der Tastatur und sämt-
liche Monitor-Kabel durch die Öffnungen hinter die
Verkleidung.
► Lösen Sie die beiden unteren Befestigungsschrau-
ben (1) der Abdeckung.
Einbau
Vorbereitende Arbeiten 3.1.3 Mittenverkleidung demontieren
28 Gantry Retrofit Portalnachrüstung
► Lösen Sie die acht oberen Befestigungsschrauben
(1) der Abdeckung (je zwei seitlich und vier an der
Front).
► Nehmen Sie die obere Abdeckung ab. Lösen Sie da-
bei die elektrische Verbindung.
