3.4 Schleppinterface-Platinen montieren
Schleppinterface-Platinen montieren

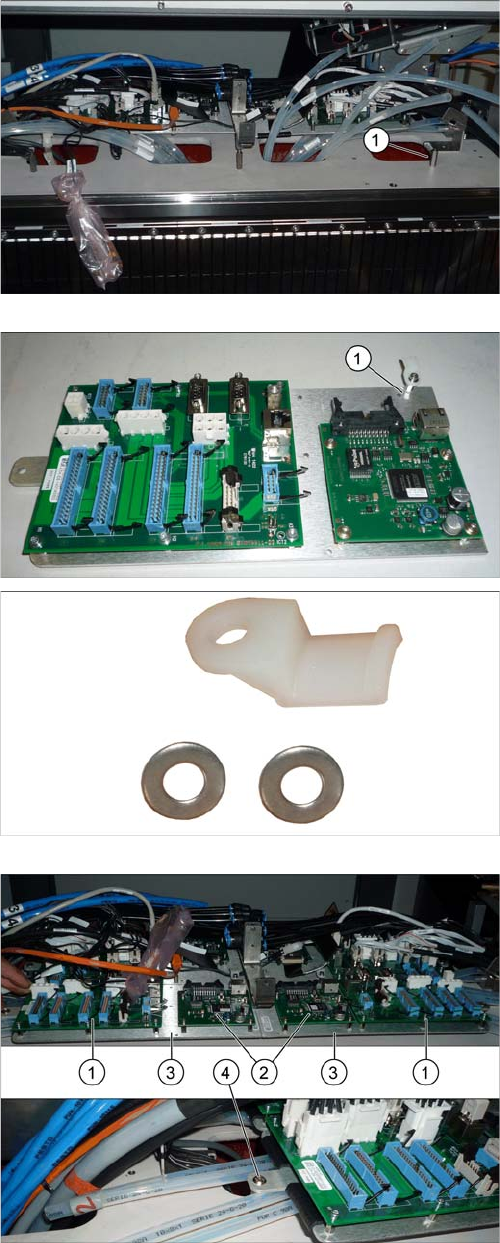

Montieren Sie den dritten Stehbolzen (1).
Kontrollieren Sie, ob die Zugentlastung (1) für das
Hotlink-Kabel (auf dem Bild oben rechts) überall vor-
handen ist.
Ergänzen Sie die Zugentlastung ggf. (je 1x Stehbol-
zen, 2x Beilagscheibe, 1x Kunststoff-Zugentlastung).
Sichern Sie die Zugentlastung mit Loctite 241.
Montieren Sie die beiden Schleppinterface-
Platinen (1) und die beiden Vision-Hotlink-
Adapter (2) zusammen mit den Montageplatten (3).
Jede Montageplatte wird von einer äußeren (4) und
einer gemeinsamen inneren Schraube gehalten.
Achten Sie auf die korrekte Verlegung der weißen
Schläuche (paarweise links und rechts unter der
Montageplatte).
Einbau
Schleppinterface-Platinen montieren 3.1.4 Obere Abdeckung abnehmen
38 Gantry Retrofit Portalnachrüstung
Schließen Sie zuerst alle maschinenseitigen An-
schlüsse am Schleppinterface an.
HINWEIS!
Wir empfehlen die orangen Hotlink-Kabel (1) erst später
anzuschließen.
Bündeln Sie alle in der Mitte verlaufenden Kabel
[03076516-xx (mit X13ba und X14ba) und
[03076477-xx] (Spannung Hotlink-Adapter) mit ei-
nem Zipper-Schlauch (1) und verstauen Sie diese
zwischen den beiden senkrechten Halterungen.
Stecken Sie die Hotlink-Kabel (1) und (2) an und si-
chern Sie diese mit Kabelbindern an der Kabelbau-
aufnahme.
Einbau
3.1.4 Obere Abdeckung abnehmen Schleppinterface-Platinen montieren
Gantry Retrofit Portalnachrüstung 39
Befestigen Sie die Wellenhalterung mit einer
Schraube (1) auf dem mittleren Bolzen.
Bereiten Sie die sechs Y-Pneumatik-Kupplungen in
der Reihenfolge 10-10-8-10-10-8 vor.
Montieren Sie die Y-Pneumatik-Kupplungen zwi-
schen den Platinen.
Führen Sie die folgenden Schritte an beiden Seiten
des Bestückbereichs durch.
Sichern Sie alle Kabel (aber noch keine Schläuche)
an der Halterung mit einem Kabelbinder (1).
Sichern Sie alle Schläuche mit einem weiteren
Kabelbinder (2) innerhalb der I-Beams (kurz unter-
halb der Oberkante). Ziehen Sie diesen aber nicht zu
fest an, so dass die Schläuche nicht gequetscht wer-
den.
Sichern Sie die Schläuche mit einem weiteren Ka-
belbinder.
