Anhang Auszüge aus der Serviceanleitung 4.1.3 Inkrementalgeber Y-Achse tauschen [03094996-xx] 66 Gantry Retrofit Portalna chrüstung 4.1.3 4 . 1 . 3 I n k r e m e n t a lg e b e r Y - A c h s e t a u s c h e n [ 0 3 0 9 4…
Anhang
4.1.2 Übersicht GCUs Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 65
DIP-Schalter (Portal-ID)
LEDs
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3 GCU4
S1.1 ON/OFF Portal_ID_0 OFF ON OFF ON
S1.2 ON/OFF Portal_ID_1 OFF OFF ON ON
S1.3 ON/OFF Portal_ID_2 OFF OFF OFF OFF
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF OFF
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
Anhang
Auszüge aus der Serviceanleitung 4.1.3 Inkrementalgeber Y-Achse tauschen [03094996-xx]
66 Gantry Retrofit Portalnachrüstung
4.1.3
4.1.3 Inkrementalgeber Y-Achse tauschen [03094996-xx]
Inkrementalgeber Y-Achse tauschen [03094996-xx]
Teile, Hilfsmittel und Werkzeug
▪ Wählen Sie den passenden Inkrementalgeber:
▪ Ggf. Halteplatte für Sensor Y-Achse [03086842-xx]
▪ Prüfgerät PG1-I (MS22/MS30) komplett [03102699-xx]
▪ Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
Übersicht
Ausbau
► Lösen Sie die Steckverbindung des Inkrementalgebers vom Portalinterface. Notieren Sie sich ggf.
die Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Fädeln Sie das Anschlusskabel bis zum Inkrementalgeber aus.
► Lösen Sie die drei Befestigungsschrauben des Inkrementalgeber-Halters und nehmen Sie diesen
zusammen mit dem Inkrementalgeber vorsichtig ab.
X4i S, X4 S, X3 S, X2 S X4i S micron, X4 S micron
Lesekopf MS22.84 Y-Achse [03094996-xx] (Inkl.
Folienlehre)
RSF MS30.53 MK Lesekopf Y-Achse
[03102065-xx]

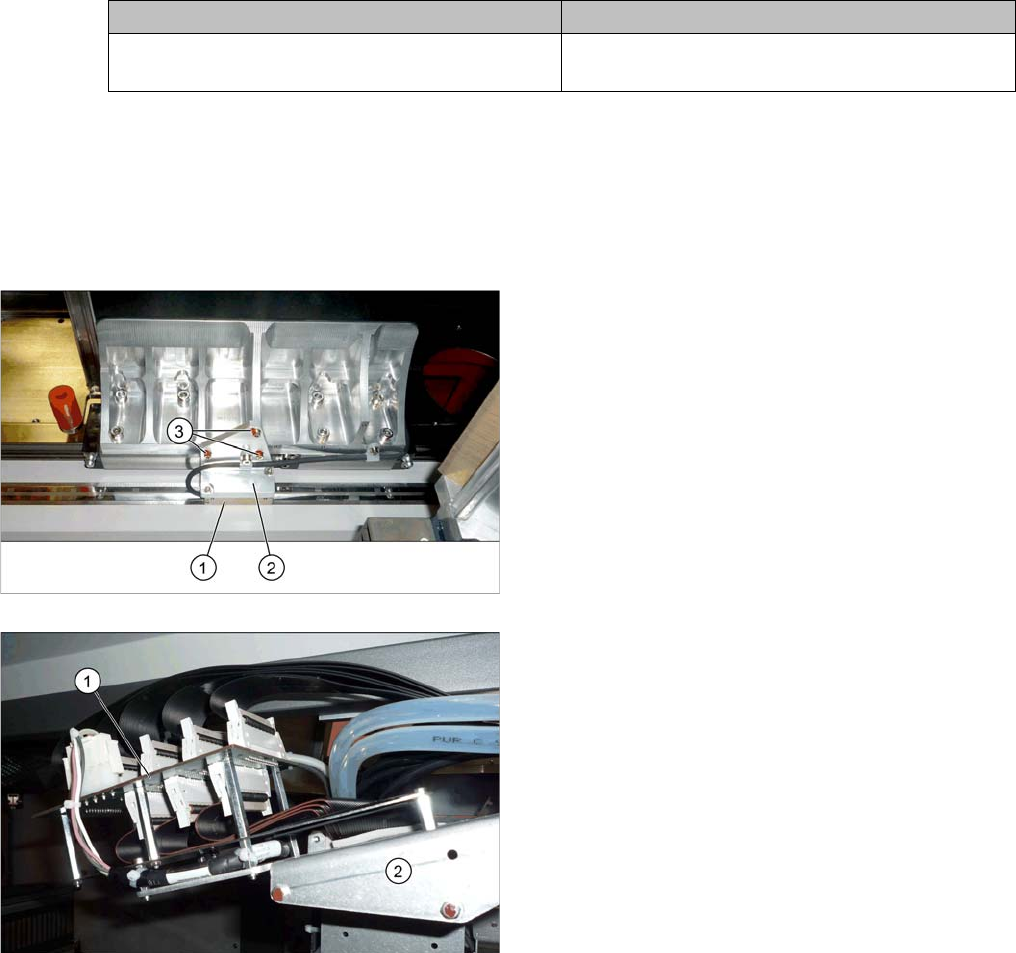

1. Inkrementalgeber (auf dem Halter montiert)
2. Halter
3. Befestigungsschrauben (3x) des Halters
1. Portalinterface
2. Kabelschlepp-Halter am Portal
Anhang
4.1.4 Spursignale und Nullimpuls Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 67
Einbau
► Reinigen Sie die Lesefläche des Inkrementalgebers mit einem mit Ethylalkohol getränkten Tuch
oder mit einem Q-Tip.
► Montieren Sie den Inkrementalgeber mit den drei Befestigungsschrauben. Legen Sie dabei die mit-
gelieferte Folienlehre zwischen den Inkrementalgeber und den Maßstab, so dass hier ein Luftspalt
entsteht. Dieser Spalt muss entweder 0,4 mm (goldener Maßstab) oder 0,75 mm (schwarz-weißer
Maßstab) breit sein. Verwenden Sie dazu die entsprechende Folienlehre.
► Stellen Sie die elektrische Verbindung wieder her.
► Prüfen Sie die Spursignale mit dem Prüfgerät. (Siehe "4.1.4 Spursignale und Nullimpuls" [ ➙ 67])
4.1.4
4.1.4 Spursignale und Nullimpuls
Spursignale und Nullimpuls
Überprüfung
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
► Ziehen Sie den Stecker des Inkrementalgebers von der Kopfplatine bzw. dem Portalinterface ab und
verbinden Sie diesen mit dem Prüfgerät. (Siehe "4.1.4.1 Prüfgerät PG1-I (MS22/MS30) [03102699-
xx] – Bedienung" [ ➙ 68])
► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der korrekte
Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber neu ein-
gestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg und/oder ver-
setzt angebracht worden.
VORSICHT
Stellen Sie sicher, dass die Kabel nirgends scheuern können.
Achten Sie darauf, dass die Kabel beim Verfahren der Achsen nicht beschädigt werden kön-
nen.
► Befestigen Sie die Kabel mit Kabelbindern
