Anhang
Auszüge aus der Serviceanleitung 4.1.6 Proportionalregler tauschen (Stellplatz 4) [03065425-xx]
72 Gantry Retrofit Portalnachrüstung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
Pneumatik – Druckluftzufuhr sperren
► Trennen Sie die Maschine von der Druckluftversorgung.

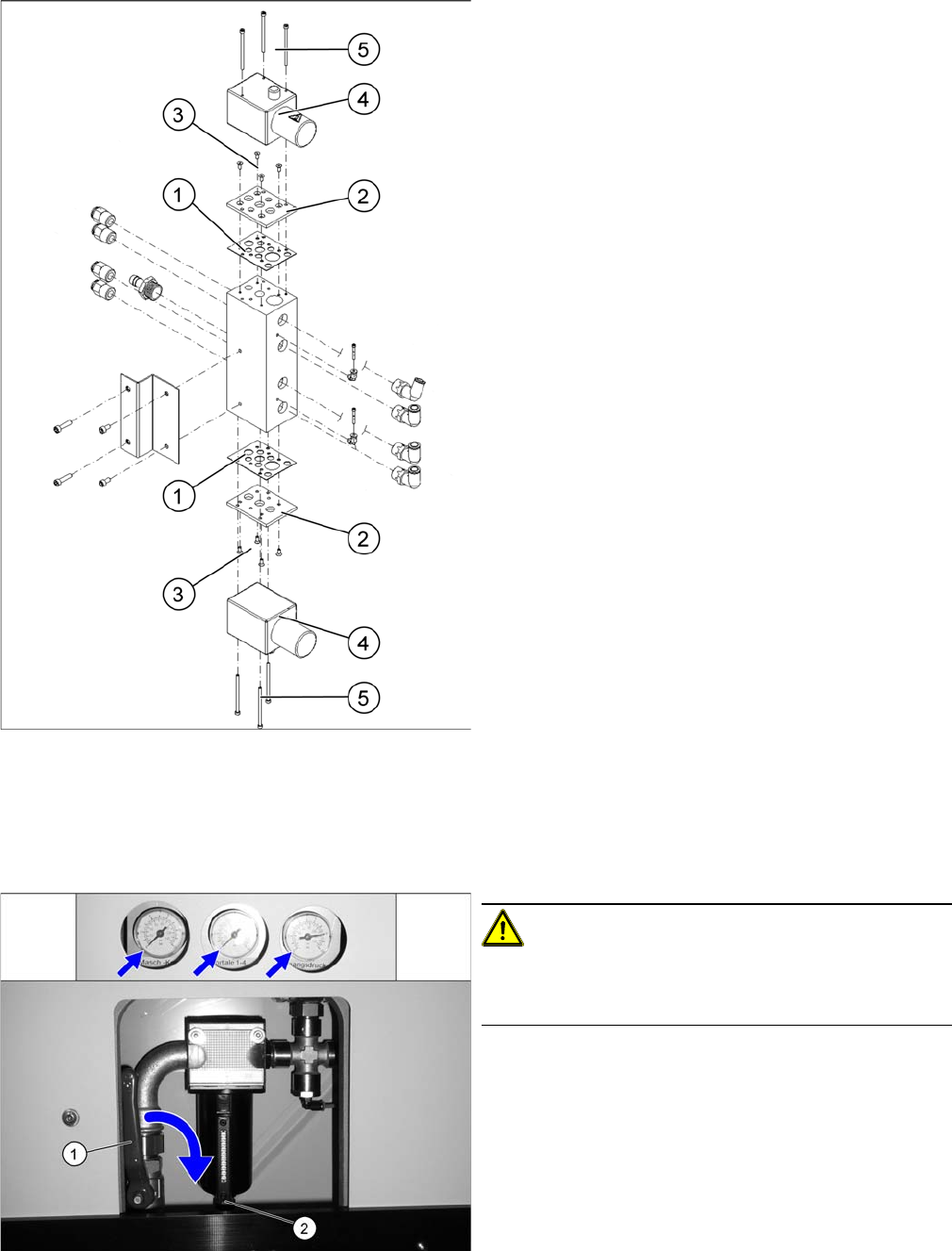

1. Dichtung Adapterplatte Proportionalregler
[03083211-xx]
2. Adapterplatte Proportionalregler
3. Befestigungsschrauben Adapterplatte
Drehmoment: 2,5 – 3,0 Nm
4. Proportionalregler
5. Befestigungsschrauben Proportionalregler
Drehmoment: 2,0 – 2,5 Nm
Druckluftzufuhr sperren
VORSICHT!
Bei allen Arbeiten an der Pneumatik muss die Druckluft-
versorgung abgeschaltet werden.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter auf
um das System zu entlüften. Halten Sie dabei ein
Tuch darunter um ggf. austretendes Öl aufzufangen.
► Alle Manometer müssen auf Null stehen.
Anhang
4.1.6 Proportionalregler tauschen (Stellplatz 4) [03065425-xx] Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 73
► Lösen Sie die Befestigungsschrauben der Seitenverkleidung an Stellplatz 4 und nehmen Sie diese
ab (siehe Untere Seitenverkleidung demontieren).
► Lösen Sie den elektrischen Anschluss zum Proportionalregler.
► Lösen Sie die drei Befestigungsschrauben des Proportionalreglers und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Säubern Sie die Dichtringe und die Adapterplatte und setzen Sie diese wieder ein. Beach-
ten Sie dazu auch die Hinweise im Abschnitt Abdichten von Schraubverbindungen.
► Ziehen Sie die Befestigungsschrauben der Adapterplatte und des Proportionalreglers mit
einem Drehmoment von 2,0 bis 2,5 Nm fest.
Anhang
Auszüge aus der Serviceanleitung 4.1.7 Übersicht Distributor
74 Gantry Retrofit Portalnachrüstung
4.1.7

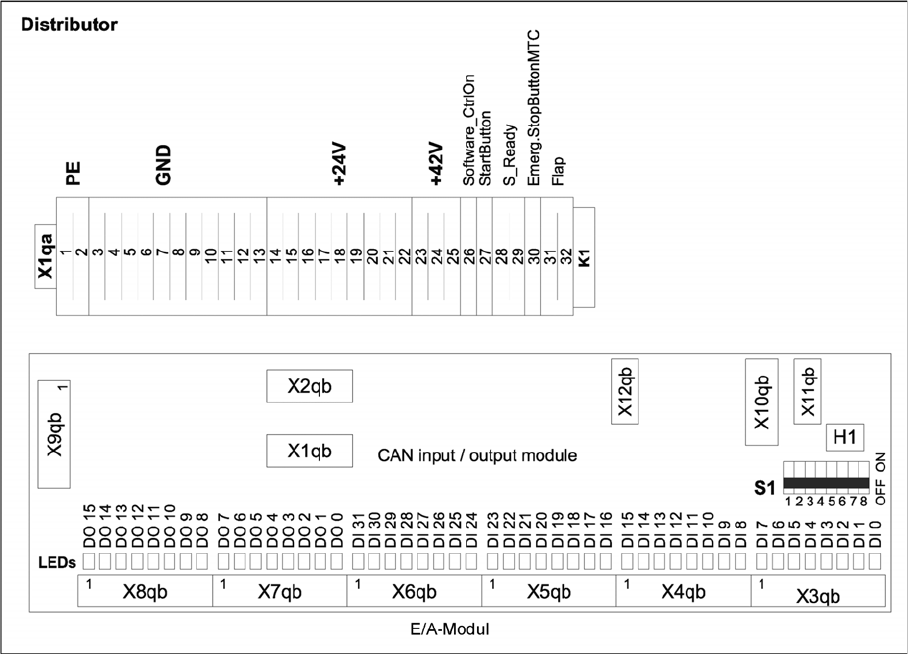

4.1.7 Übersicht Distributor
Übersicht Distributor
