Einbau
Y-Kabelschlepp für neues Portal 2/4 montieren 3.1.4 Obere Abdeckung abnehmen
50 Gantry Retrofit Portalnachrüstung

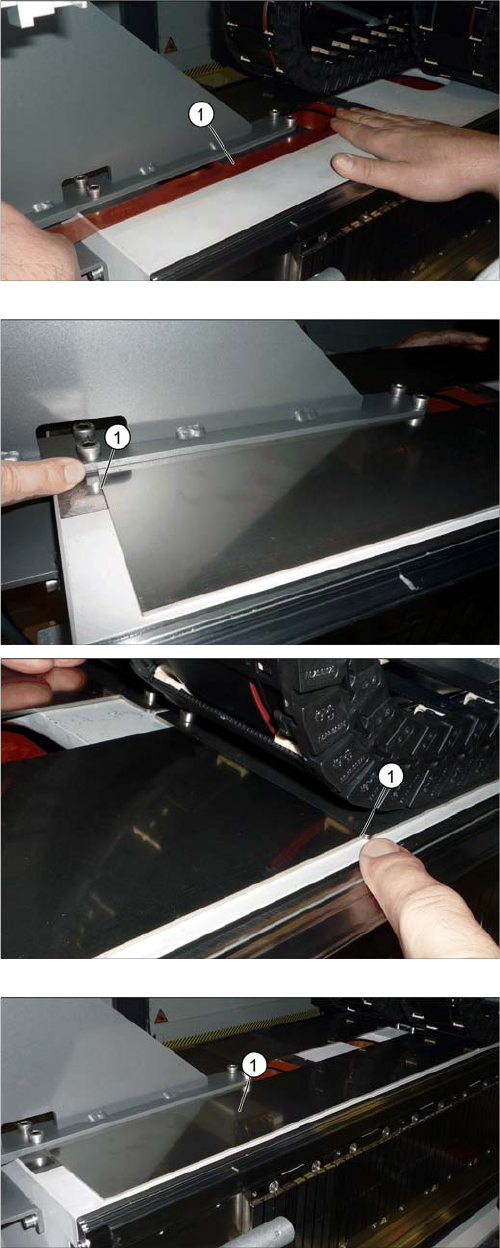

► Kleben Sie einen Streifen beidseitiges Klebeband (1)
wie abgebildet auf die Abrollfläche des Kabel-
schlepps.
► Ziehen Sie die obere Schutzfolie des Klebestreifens
ab.
► Ziehen Sie die Schutzfolie von der "Schleppauflage
2P komplett" ab und kleben Sie diese auf den Abroll-
bereich des Kabelschlepps.
Achten Sie dabei darauf dass das Abrollblech vorne
und hinten genau parallel anliegt (1).
Die Abbildung zeigt die fertig eingeklebte "Schleppaufla-
ge 2P komplett" (1).
Einbau
3.1.4 Obere Abdeckung abnehmen GCU montieren
Gantry Retrofit Portalnachrüstung 51
3.8
3.8 GCU montieren
GCU montieren

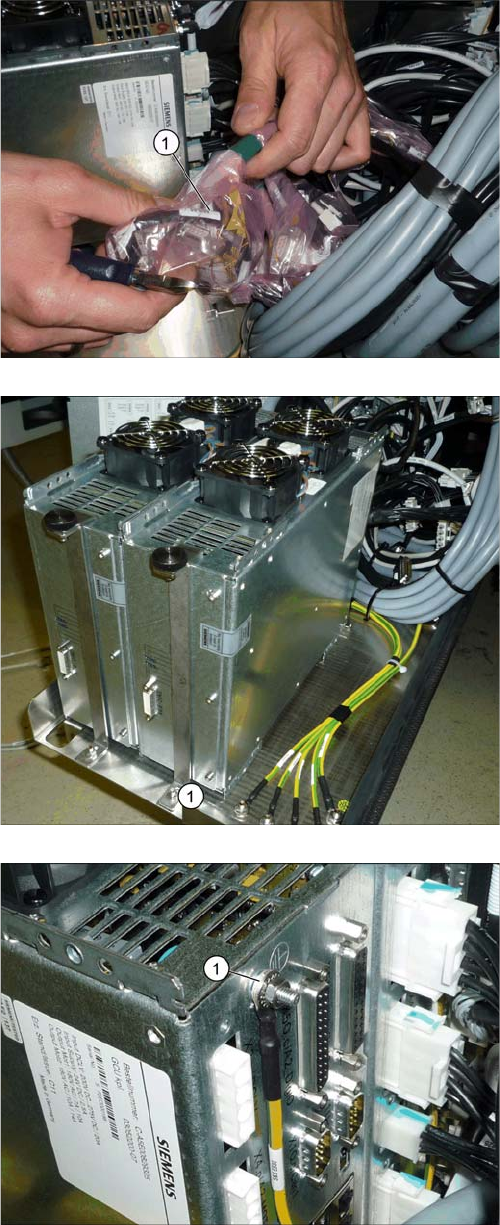

► Ziehen Sie den Einschub für die GCUs aus der Ma-
schine. Lösen Sie dazu die Sicherungsschraube un-
ten links am Einschub.
► Lokalisieren Sie die Kabel für die neue GCU (1).
► Setzen Sie die neue GCU in die Maschine und fixie-
ren Sie diese mit der vorderen Halterung (1).
► Montieren Sie die Erdung (1).
Einbau
Schläuche am Proportionalventil anstecken 3.1.4 Obere Abdeckung abnehmen
52 Gantry Retrofit Portalnachrüstung
3.9
3.9 Schläuche am Proportionalventil anstecken
Schläuche am Proportionalventil anstecken
► Demontieren Sie die untere Seitenverkleidung an Stellplatz 4 (siehe "4.1.5 Untere Seitenverkleidung
demontieren" [ ➙ 70]).
► Stecken Sie die zwei Schläuche (Haltekreis und Bestückkreis) für das neue Portal am Proportional-
ventil an (siehe auch "4.1.6 Proportionalregler tauschen (Stellplatz 4) [03065425-xx]" [ ➙ 71]).
3.10
3.10 Hotlink-Kabel anstecken
Hotlink-Kabel anstecken
► Stecken Sie das Hotlink-Kabel P2 an der Hotlink-Karte im BoxPC an (siehe auch "4.1.7 Übersicht
Distributor" [ ➙ 74]).

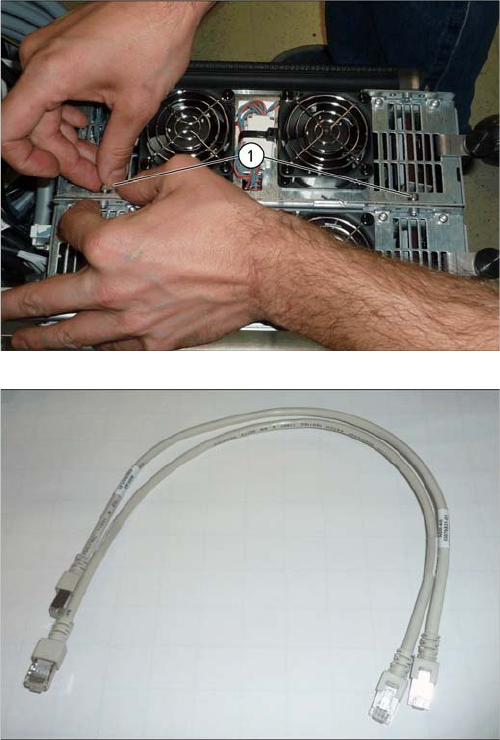

► Verbinden Sie die GCU mit zwei Schrauben (1) mit
der benachbarten GCU.
► Verkabeln Sie die neue GCU (siehe auch "4.1.2
Übersicht GCUs" [ ➙ 64]).
Verwenden Sie dazu auch die mitgelieferten Patch-
Kabel.
► Schieben Sie den Einschub zurück in die Maschine.
► Sichern Sie den Einschub mit der Sicherungsschrau-
be.
