Vorbereitende Arbeiten 3.1.3 Mittenverkleidung demontieren
28 Gantry Retrofit Portalnachrüstung

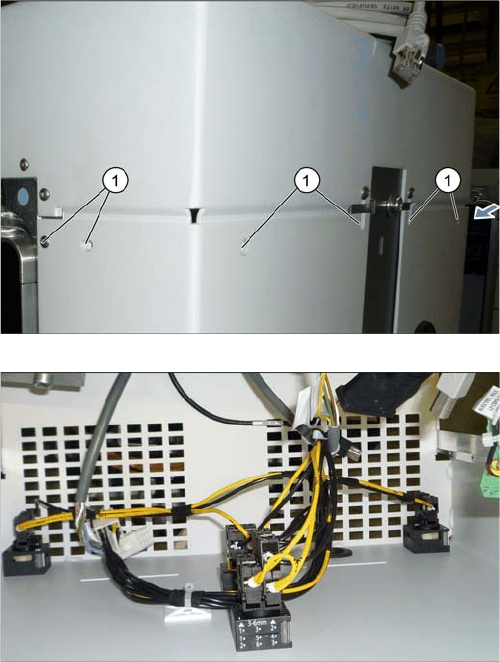

► Lösen Sie die acht oberen Befestigungsschrauben
(1) der Abdeckung (je zwei seitlich und vier an der
Front).
► Nehmen Sie die obere Abdeckung ab. Lösen Sie da-
bei die elektrische Verbindung.
Einbau
3.1.4 Obere Abdeckung abnehmen Vorbereitende Arbeiten
Gantry Retrofit Portalnachrüstung 29
3.1.4
3.1.4 Obere Abdeckung abnehmen
Obere Abdeckung abnehmen
Für eine bessere Zugänglichkeit zum Arbeitsbereich empfehlen wir die Demontage der oberen Abde-
ckung über dem Bestückbereich.

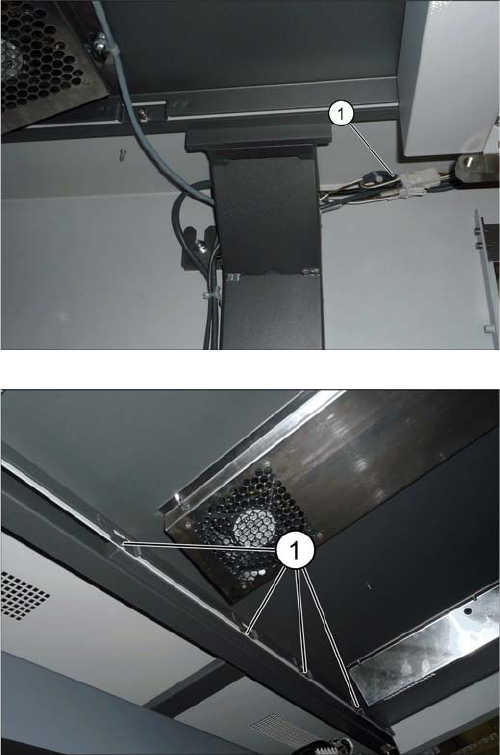

► Lösen Sie die Stecker (1) der Haubenlüfter auf bei-
den Seiten.
► Lockern Sie die acht Befestigungsschrauben der Ab-
deckung (vier auf jeder Seite) (1).
► Heben Sie die Abdeckung nach oben von der Ma-
schine ab.
Einbau
Portal 1/3: Y-Kabelschlepp und Schleppinterface demontieren 3.1.4 Obere Abdeckung abnehmen
30 Gantry Retrofit Portalnachrüstung
3.2
3.2 Portal 1/3: Y-Kabelschlepp und Schleppinterface demontieren
Portal 1/3: Y-Kabelschlepp und Schleppinterface demontieren
HINWEIS
Portal 1 oder 3
Wird in einem Bestückbereich (BB) ein Portal nachgerüstet, dann muss der lange Kabelschlepp
des bereits vorhandenen Portals durch die kurze Version ersetzt werden. Dabei muss auch das
Schleppinterface versetzt werden.
Die Vorgehensweise ist für BB1 und BB2 identisch.
HINWEIS
Serviceanleitung
► Beachten Sie hierzu auch die entsprechenden Kapitel in der Serviceanleitung.

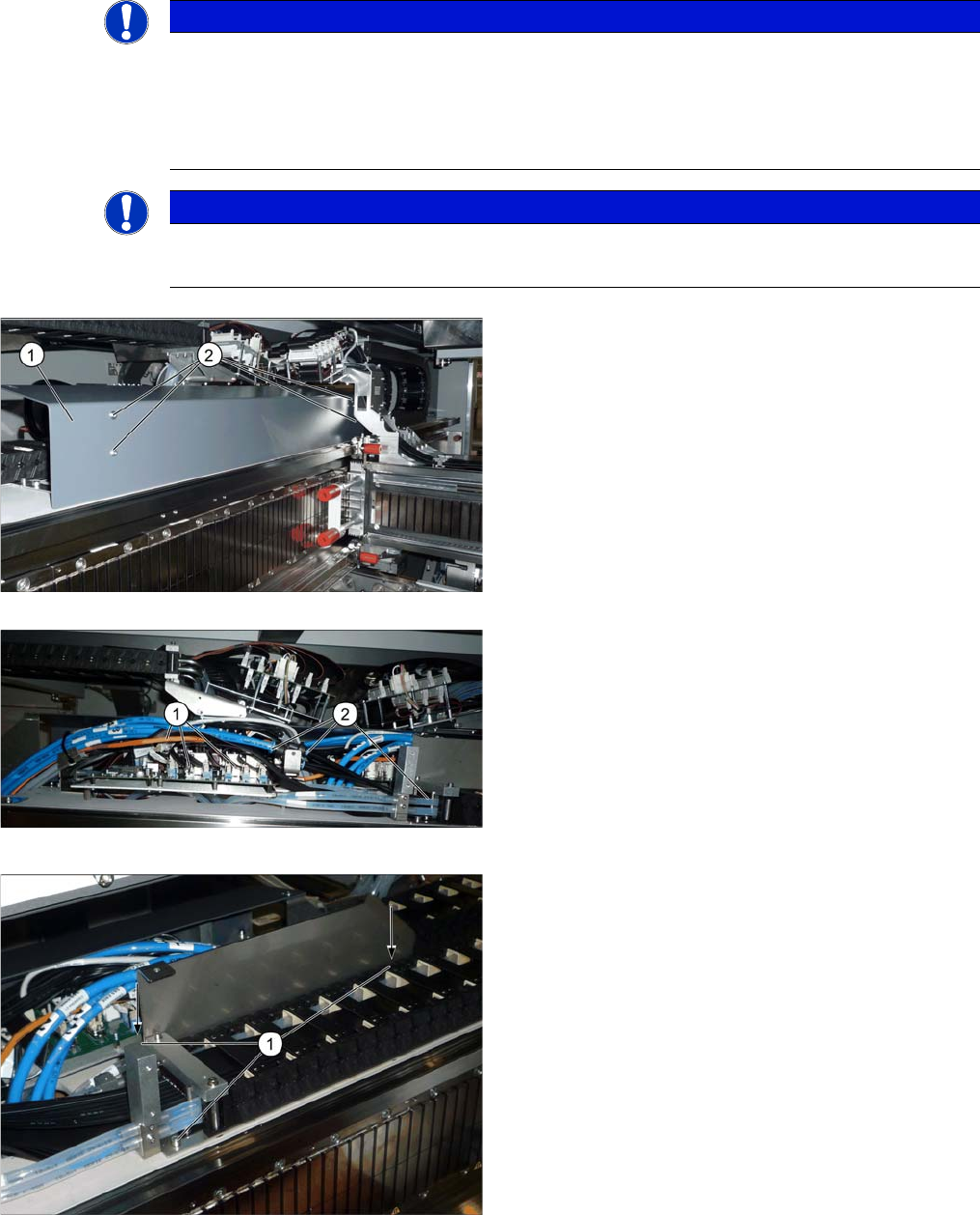

► Entfernen Sie die Schrauben (2) und demontieren
Sie die Abdeckungen (1) über den Schleppinterface-
Platinen in beiden Bestückbereichen.
► Lösen Sie alle pneumatischen Anschlüsse (blaue,
schwarze und weiße Schläuche) (2).
► Lösen Sie alle elektrischen Anschlüsse (1) am
Schleppinterface und am Vision-Hotlink-Adapter.
► Entfernen Sie die lange Schraube (3) mit den Y-Stü-
cken.
► Bündeln Sie alle Kabel und Schläuche mit einem Ka-
belbinder.
► Lösen Sie die drei Befestigungsschrauben (1) der
unteren Halterung am Y-Kabelschlepp.
⇨ Das untere Ende des Y-Kabelschlepps ist nun kom-
plett von der Maschine getrennt.
