4.1.1 Kabelschlepp tauschen Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 63
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Kabelschlepp vorsichtig hantieren
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die entsprechende Montage-
anleitung [00196845-xx].
► Hantieren Sie vorsichtig mit dem neuen Kabelschlepp.
► Nehmen Sie ggf. eine zweite Person zur Hilfe.
► Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten
Sie auf scharfe Kanten.
► Bereiten Sie den Kabelschlepp vor. Legen Sie dazu den alten und den neuen Kabelschlepp
nebeneinander und passen Sie die Schlauchlängen des neuen Kabelschlepps an den alten
an.
► Aus fertigungstechnischen Gründen wird der neue Kabelschlepp mit Halter geliefert. Dieser
neue Halter kann vor dem Einbau demontiert und der in der Maschine verbleibende Halter
weiter verwendet werden.
► Wird der neue Halter verwendet, dann müssen alle Anbauten (Platinen, etc.) vom alten an
den neuen Halter umgebaut werden.
► Wurden Schlauch-Enden beim Abziehen beschädigt, dann schneiden Sie diese mit einer
Schlauchzange nach.
► Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem trocke-
nen Tuch.
► Bringen Sie den neuen Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie dar-
auf, dass Sie den Kabelschlepp nicht knicken oder verdrehen.
► Überprüfen Sie, dass die Energieführungskette parallel zum Maschinenständer läuft. Fah-
ren Sie dazu das Portal hin und her.
► Wenn die Schläuche nur schwer auf die Rohre geschoben werden können, dann befeuch-
ten Sie diese vorher mit Spiritus oder Isopropanol.
► Sichern Sie alle Schrauben mit Loctite 241.
Anhang
Auszüge aus der Serviceanleitung 4.1.2 Übersicht GCUs
64 Gantry Retrofit Portalnachrüstung
4.1.2

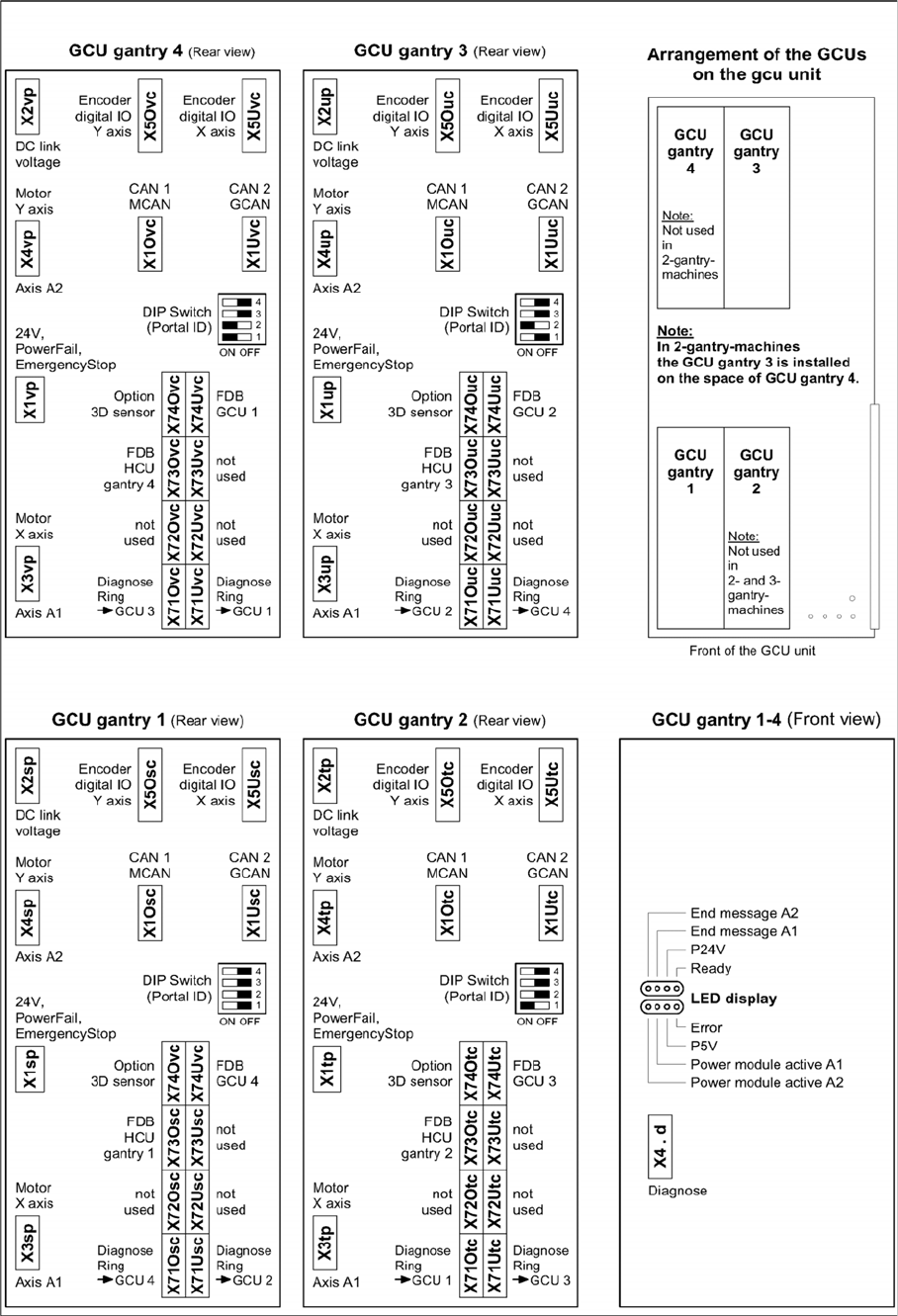

4.1.2 Übersicht GCUs
Übersicht GCUs
Übersicht GCUs
Anhang
4.1.2 Übersicht GCUs Auszüge aus der Serviceanleitung
Gantry Retrofit Portalnachrüstung 65
DIP-Schalter (Portal-ID)
LEDs
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3 GCU4
S1.1 ON/OFF Portal_ID_0 OFF ON OFF ON
S1.2 ON/OFF Portal_ID_1 OFF OFF ON ON
S1.3 ON/OFF Portal_ID_2 OFF OFF OFF OFF
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF OFF
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
