Einbau
► Reinigen Sie die Lesefläche des Inkrementalgebers mit einem mit Ethylalkohol getränkten Tuch
oder mit einem Q-Tip.
► Montieren Sie den Inkrementalgeber mit den drei Befestigungsschrauben. Legen Sie dabei die mit-
gelieferte Folienlehre zwischen den Inkrementalgeber und den Maßstab, so dass hier ein Luftspalt
entsteht. Dieser Spalt muss entweder 0,4 mm (goldener Maßstab) oder 0,75 mm (schwarz-weißer
Maßstab) breit sein. Verwenden Sie dazu die entsprechende Folienlehre.
► Stellen Sie die elektrische Verbindung wieder her.
► Prüfen Sie die Spursignale mit dem Prüfgerät. (Siehe "4.1.4 Spursignale und Nullimpuls" [ ➙ 67])
4.1.4
4.1.4 Spursignale und Nullimpuls
Spursignale und Nullimpuls
Überprüfung
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
► Ziehen Sie den Stecker des Inkrementalgebers von der Kopfplatine bzw. dem Portalinterface ab und
verbinden Sie diesen mit dem Prüfgerät. (Siehe "4.1.4.1 Prüfgerät PG1-I (MS22/MS30) [03102699-
xx] – Bedienung" [ ➙ 68])
► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der korrekte
Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber neu ein-
gestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg und/oder ver-
setzt angebracht worden.
VORSICHT
Stellen Sie sicher, dass die Kabel nirgends scheuern können.
Achten Sie darauf, dass die Kabel beim Verfahren der Achsen nicht beschädigt werden kön-
nen.
► Befestigen Sie die Kabel mit Kabelbindern
Anhang
Auszüge aus der Serviceanleitung 4.1.4 Spursignale und Nullimpuls
68 Gantry Retrofit Portalnachrüstung
4.1.4.1

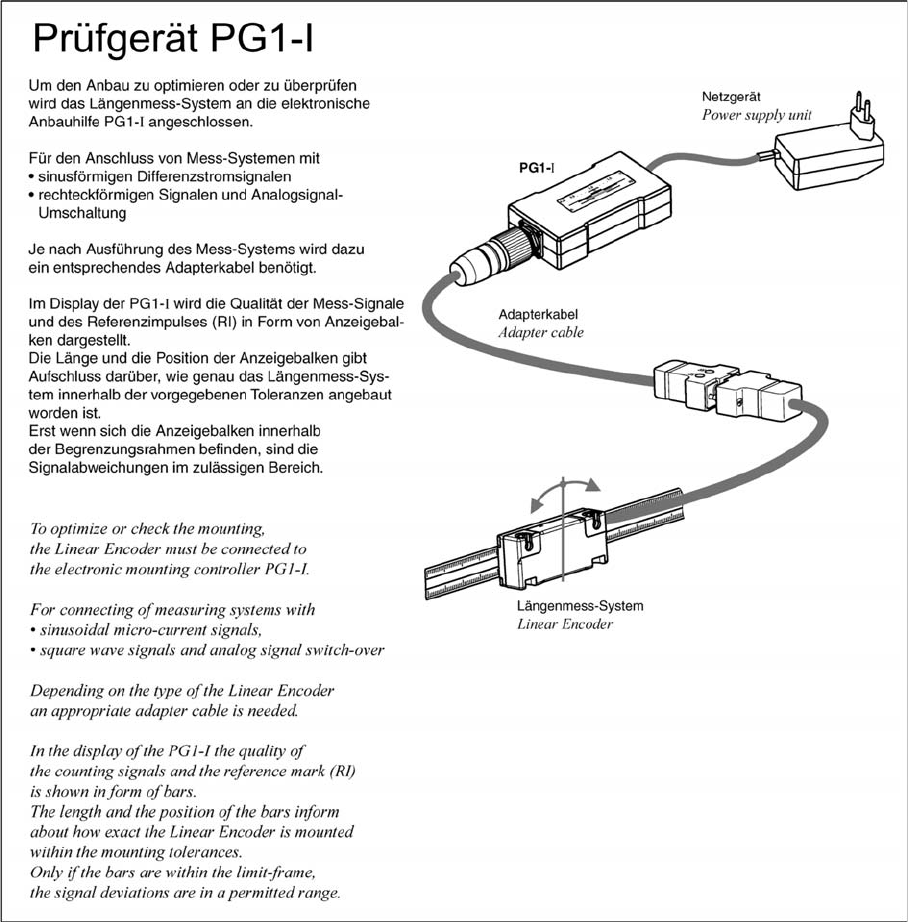

4.1.4.1 Prüfgerät PG1-I (MS22/MS30) [03102699-xx] – Bedienung
