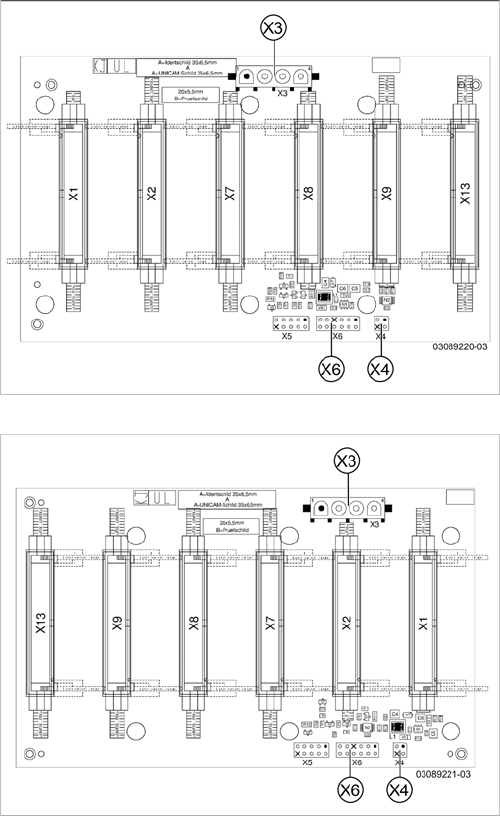

Portal-Interface [03089220-03]:
Dieses Portalinterface wird an den Portalen 1 und 3 ein-
gesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber
Portal-Interface [03089221-03]:
Dieses Portalinterface wird an den Portalen 2 und 4 ein-
gesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber
Anhang
4.2.2 Vision Board Spread Spectrum HCU [03067289-xx] Platinenbeschreibungen
Gantry Retrofit Portalnachrüstung 77
4.2.2
4.2.2 Vision Board Spread Spectrum HCU [03067289-xx]
Vision Board Spread Spectrum HCU [03067289-xx]
03067289-02

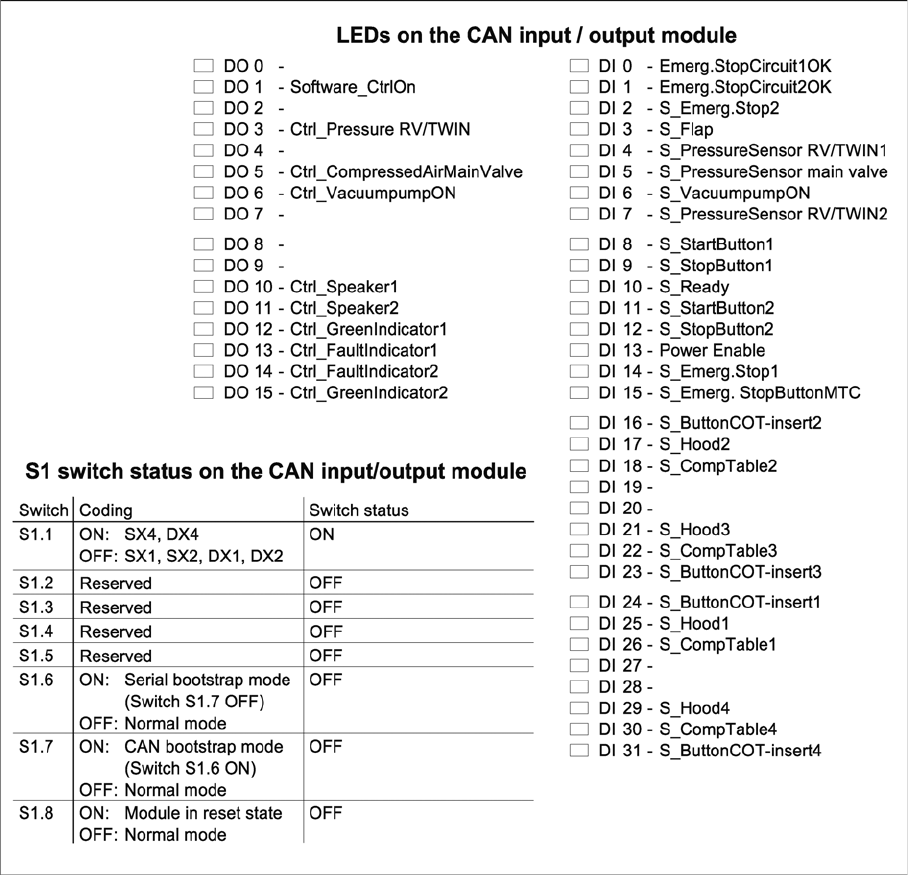

LED [03067289-02]
DIP-Schalter S1 [03067289-02]
LED Farbe Status Signalname Beschreibung
D9 GN ON LED_XC_OK RUN
D10 RD ON LED_XC_ERR ERROR
D12 RD ON XC_RESET RESET
D13 GN ON IO/LVDS51P LP-Kamera aktiv
D14 GN ON IO/LVDS51N BE-Kamera aktiv
D16 GN ON P12VCAM_I +12VDC für Kamera
D18 GN ON P5VCAM +5VDC für Kamera
D19 GN ON P2.5VCAM + 2.5 VDC für Kamera
D20 GN ON P3.3VCAM + 3.3VDC für Kamera
D23 GN ON P5V +5VDC
D25 GN ON P15V +15VDC
Schalter Status Signalname Beschreibung
S1.1 OFF HW_RESET ON: RESET CAN-Controller
S1.2 OFF CAN_ID Nicht benutzt
