Einbau
3.1.4 Obere Abdeckung abnehmen Kabel und Schläuche vorbereiten
Gantry Retrofit Portalnachrüstung 33
3.3
3.3 Kabel und Schläuche vorbereiten
Kabel und Schläuche vorbereiten

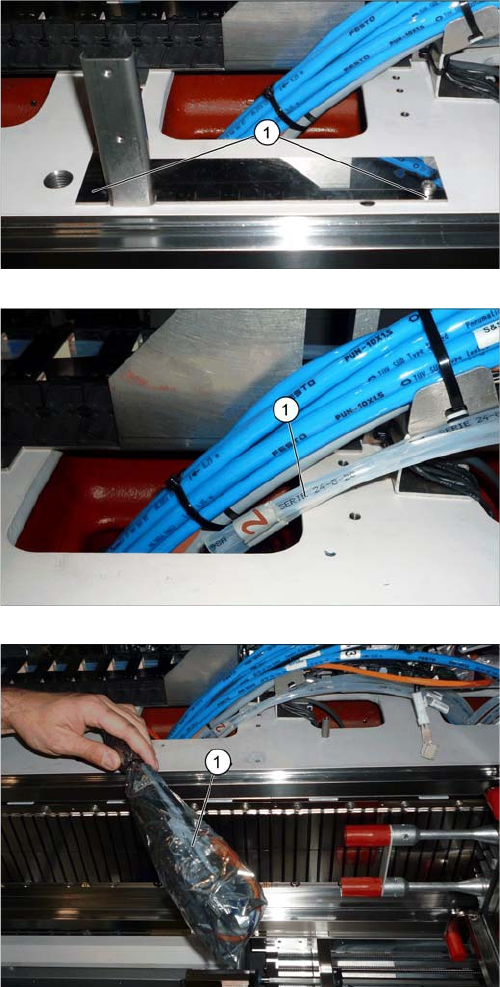

► Demontieren Sie den Halter der
Schleppabdeckung (1) an Stellplatz 2/4.
► Ziehen Sie die beiden weißen Schläuche (1) aus dem
Maschinenständer.
► Ziehen Sie die elektrischen Anschlüsse (1) für Portal
2/4 aus dem Maschinenständer.
Einbau
Kabel und Schläuche vorbereiten 3.1.4 Obere Abdeckung abnehmen
34 Gantry Retrofit Portalnachrüstung

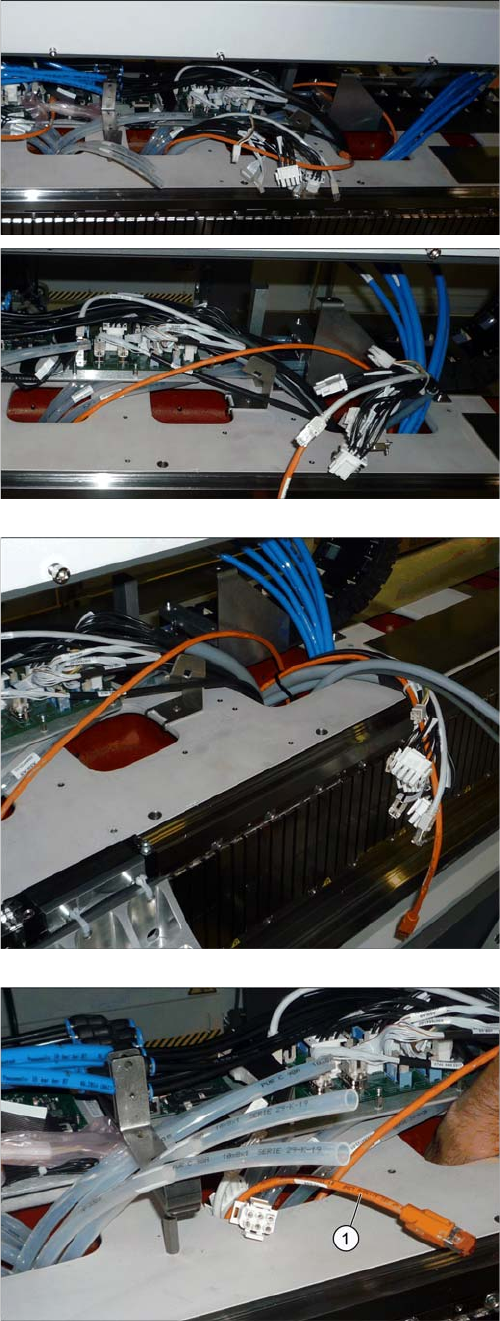

► Ziehen Sie die Anschlüsse von Portal 1/3 durch den
Maschinenständer um zwei Öffnung weiter. Diese
befinden sich dann weiter außen bei den blauen
Schläuchen.
► Ziehen Sie die Kabel [03076516-xx] der Steckernum-
mern X13ba und X14ba (jeweils für Portal 2) aus der
Öffnung bei Stellplatz 1/3.
► Ziehen Sie das orange Hotlink-Kabel (1) für Portal 2
aus der Tüte.
Einbau
3.1.4 Obere Abdeckung abnehmen Kabel und Schläuche vorbereiten
Gantry Retrofit Portalnachrüstung 35
► Entnehmen Sie der Tüte (1) den Stecker X6qa2 für
Portal 2 - Kabel [03076477-xx] (für die Spannung des
Hotlink-Adapters).
In der Mitte direkt über dem Transport befinden sich wei-
tere Öffnungen im Maschinenständer.
► Ziehen Sie hier die beiden schwarzen Schläuche (1)
mit Stopfen heraus.
► Entfernen Sie die beiden Stopfen. Heben Sie die
Stopfen auf. Ist keine Vakuumpumpe vorhanden,
werden diese an der Portalrückseite noch benötigt.
► Verlängern Sie die beiden schwarzen Schläuche mit
weißen Schläuchen (1).
► Ziehen Sie die weißen Schläuche von oben nach un-
ten durch den Maschinenständer um sie unten anzu-
stecken.
