► Montieren Sie den Pufferhalter mit drei
Befestigungsschrauben (1). Achten Sie dabei darauf,
dass dieser genau senkrecht steht. Ziehen Sie die
drei Befestigungsschrauben mit einem Drehmoment
von 24,7 Nm fest.
► Montieren Sie die langen Puffer (1).
► Montieren Sie die beiden Kunststoffabdeckungen auf
den Enden der Führungsschienen (2).
► Prüfen Sie den Spalt zwischen den Wagen und den
Führungsschienen. Dieser muss überall gleich sein.
► Ziehen Sie die 16 Befestigungsschrauben (1) mit ei-
nem Drehmoment von 9,5 Nm an.
Ziehen Sie immer alle vier Schrauben einer Reihe an.
Beginnen Sie mit der obersten Reihe und arbeiten
sich nach unten vor.
► Ziehen Sie die 16 Befestigungsschrauben zur Kont-
rolle noch einmal mit einem Drehmoment von 9,5 Nm
an.
Einbau
3.1.4 Obere Abdeckung abnehmen Y-Kabelschlepp für Portal 1/3 montieren
Gantry Retrofit Portalnachrüstung 43
3.6
3.6 Y-Kabelschlepp für Portal 1/3 montieren
Y-Kabelschlepp für Portal 1/3 montieren
► Falls weiße Schläuche heruntergehebelt wurden, dann schneiden Sie diese mit der Schlauchzange
nach.
HINWEIS
Empfehlung: Gummihandschuhe
Die Schläuche sind sehr glatt.
► Verwenden Sie für eine bessere Handhabung Gummihandschuhe.
► Demontieren Sie den "Schwanenhals" und die drei
verlackten Schrauben am neuen Kabelschlepp.
HINWEIS!
Beim bereits vorhandenen Portal ist dieser auf dem Por-
tal verblieben.
► Legen Sie den Kabelschlepp in die Maschine.
► Stecken Sie die weißen Schläuche (1) am unteren
Kabelschlepp an.
► Befestigen Sie den unteren Kabelschlepp mit drei
Befestigungsschrauben (2) und Loctite 241.
► Stecken Sie alle Flachbandkabel am Schleppinterfa-
ce und die sechs schwarzen Schläuche an. Sehen
Sie dazu auch "4.1.1 Kabelschlepp tauschen"
[➙55].
► Befestigen Sie den oberen Kabelschlepp mit drei
Schrauben (1) am Schwanenhals (2). Sichern Sie die
Schrauben mit Loctite 241.
Einbau
Y-Kabelschlepp für Portal 1/3 montieren 3.1.4 Obere Abdeckung abnehmen
44 Gantry Retrofit Portalnachrüstung
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Lesen Sie dazu auch den Abschnitt "4.1.1.3
Y-Kabelschlepp tauschen" [ ➙ 61].

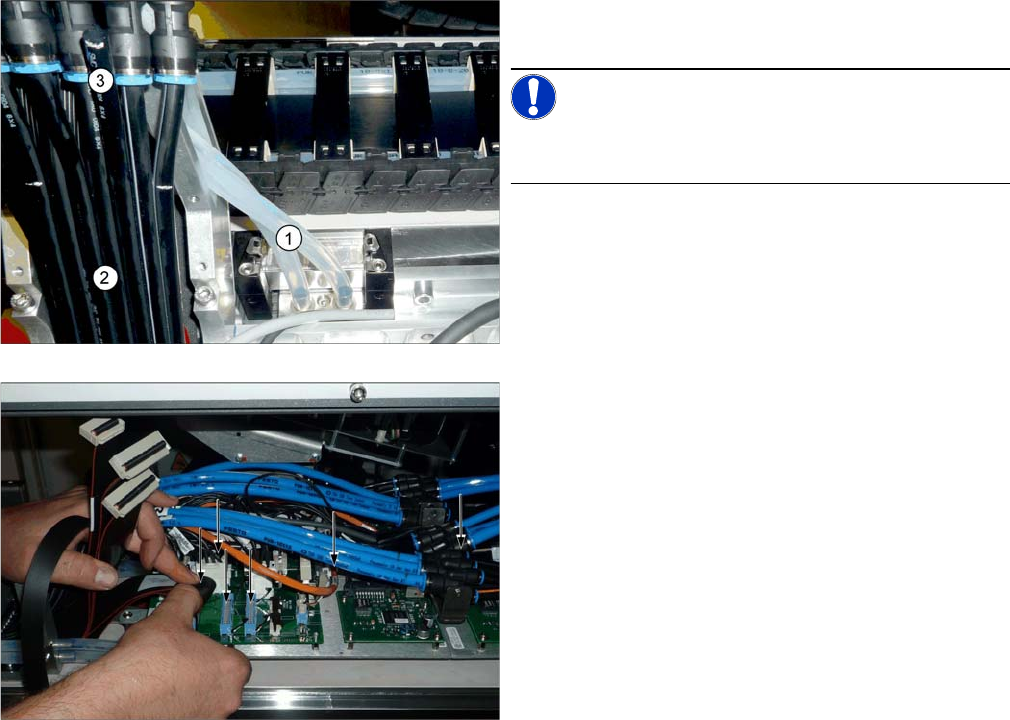

► Stecken Sie die weißen (1) und schwarzen
Schläuche (2) am Portal an.
HINWEIS!
Der 3. schwarze Schlauch (3) dient als Reserve und wird
nicht verwendet.
► Stellen Sie alle elektrischen und pneumatischen Ver-
bindungen am Schleppinterface her.
► Stecken Sie dabei das geteilte Flachbandkabel zum
Hotlink-Adapter mit einem Teil auf dem Schleppinter-
face, dem zweiten Teil von hinten in den Hotlink-Ad-
apter ein.
