Einbau
3.1.4 Obere Abdeckung abnehmen Y-Kabelschlepp für neues Portal 2/4 montieren
Gantry Retrofit Portalnachrüstung 47

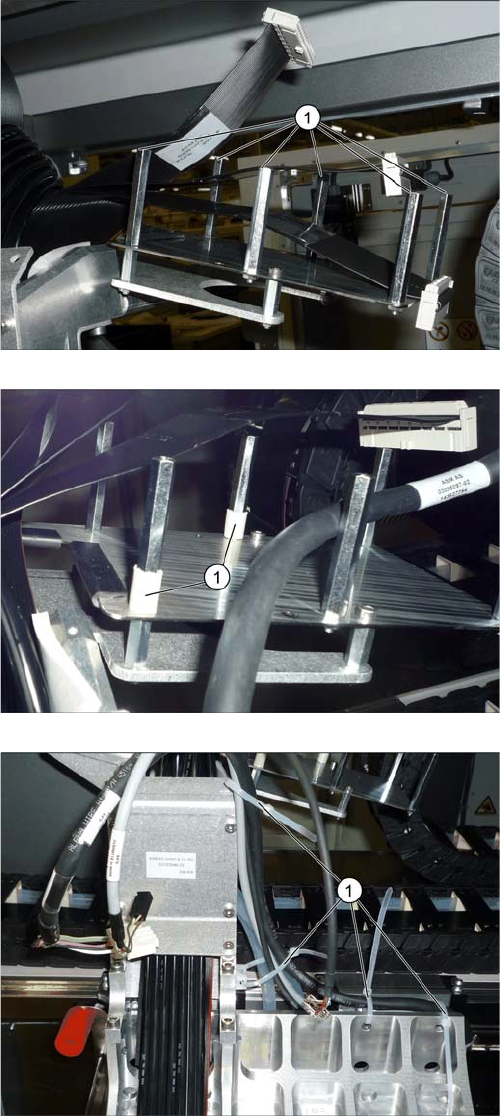

► Entfernen Sie die sechs Schrauben (1) aus den Bol-
zen für das Y-Portalinterface.
► Schieben Sie die beiden weißen Hülsen (1) wie ab-
gebildet auf die Bolzen.
► Befestigen Sie die vom Portal kommenden Kabel wie
abgebildet locker mit Kabelbindern (1). Ziehen Sie
die Kabelbinder noch nicht fest.
Einbau
Y-Kabelschlepp für neues Portal 2/4 montieren 3.1.4 Obere Abdeckung abnehmen
48 Gantry Retrofit Portalnachrüstung

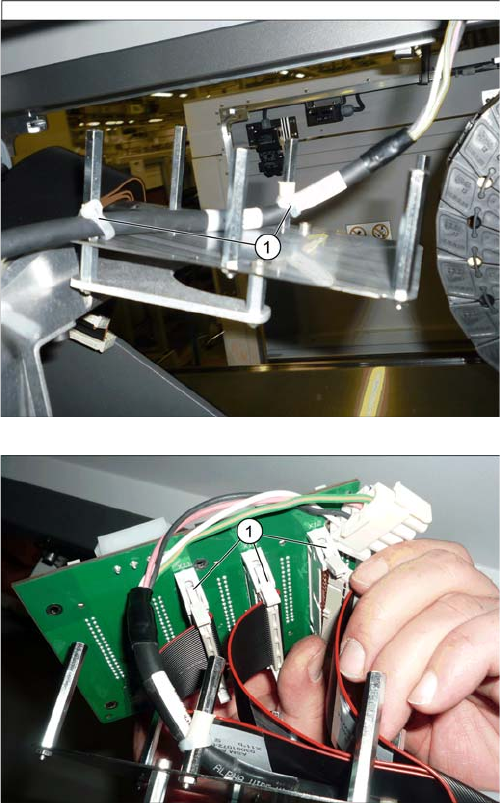

► Befestigen Sie das Y-Motorkabel (Stecker X4*b)-Ka-
bel [03095097-xx] mit Kabelbindern (1) an den wei-
ßen Hülsen.
► Stecken Sie die Kabel (1) an der Unterseite des Y-
Portalinterface an.
► Setzen Sie das Y-Portalinterface auf die sechs Bol-
zen.
Einbau
3.1.4 Obere Abdeckung abnehmen Y-Kabelschlepp für neues Portal 2/4 montieren
Gantry Retrofit Portalnachrüstung 49
► Befestigen Sie das Y-Portalinterface mit vier Schrau-
ben 3x6 und zwei Bolzen (1). Sichern Sie die Bolzen
mit Loctite 241.
► Befestigen Sie auf den Bolzen je eine Kabelführung.
Reihenfolge: Beilagscheibe + Kabelführung + Beilag-
scheibe + Schraube
Sichern Sie die Schrauben mit Loctite 241.
► Stecken Sie alle Flachbandkabel an der Oberseite
des Y-Portalinterface an.
► Stecken Sie alle verbliebenen Kabel am Y-Portalin-
terface an und sichern Sie diese wie abgebildet mit
Kabelbindern.
► Ziehen Sie alle Kabelbinder fest.
